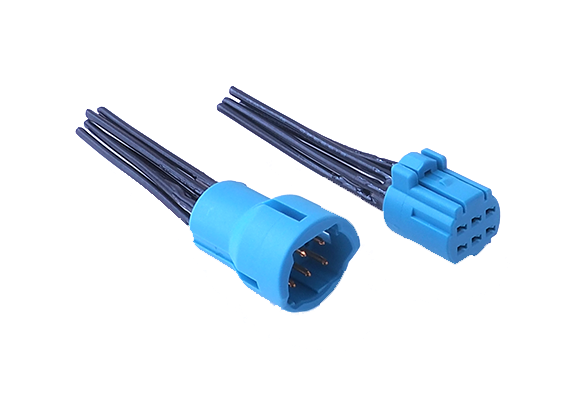

小型中継コネクタ

NSTシリーズ
1.凹凸が少ないスリム形状により、配策作業性向上
2.キーパターンを2 種類用意し、誤挿入を防止
3.ロック両サイドに壁を設け、ロックの折損を防止

【型式説明】
()・・・極数
*/#・・・製品仕様

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

実装/結線方法

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適合ケーブル径

図面

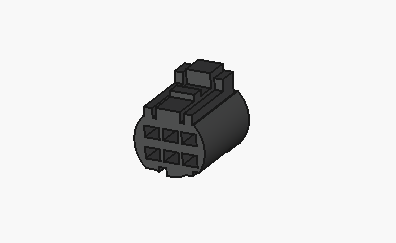

NST001A0F*HG 6 2 ハウジング AWG#22:3.00
AWG#24:2.50
AWG#26:2.00
AWG#28:1.00
AWG#30:0.50
-40 105 AWG#30~22 DL0109_HTKNST_BI.pdf

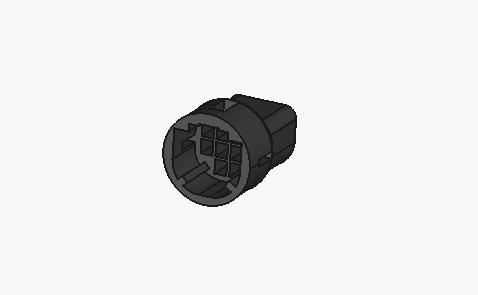

NST002A0M*HG 6 2 ハウジング AWG#22:3.00
AWG#24:2.50
AWG#26:2.00
AWG#28:1.00
AWG#30:0.50
-40 105 AWG#30~22 DL0110_HTKNST_BI.pdf

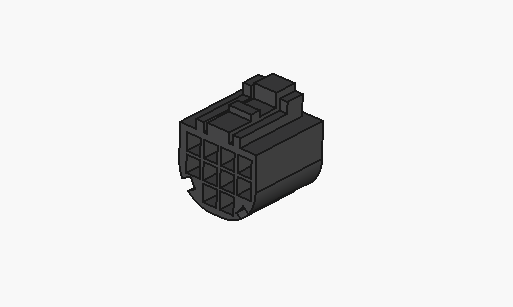

NST003A0F*HG 10 2 ハウジング AWG#22:3.00
AWG#24:2.50
AWG#26:2.00
AWG#28:1.00
AWG#30:0.50
-40 105 AWG#30~22 DL0111_HTKNST_BI.pdf

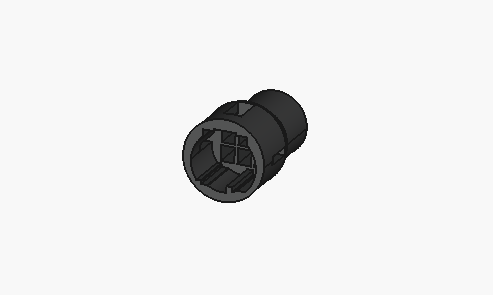

NST004A0M*HG 10 2 ハウジング AWG#22:3.00
AWG#24:2.50
AWG#26:2.00
AWG#28:1.00
AWG#30:0.50
-40 105 AWG#30~22 DL0112_HTKNST_BI.pdf

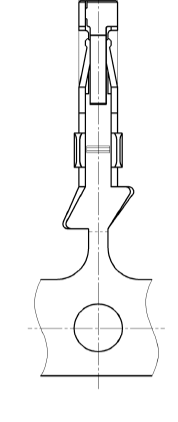

NST001A1F*CT 圧着 AWG#22:3.00
AWG#24:2.50
AWG#26:2.00
AC500V(r.m.s)1分間 -40 105 AWG#26~22 DL0113_HTKNST_BI.pdf

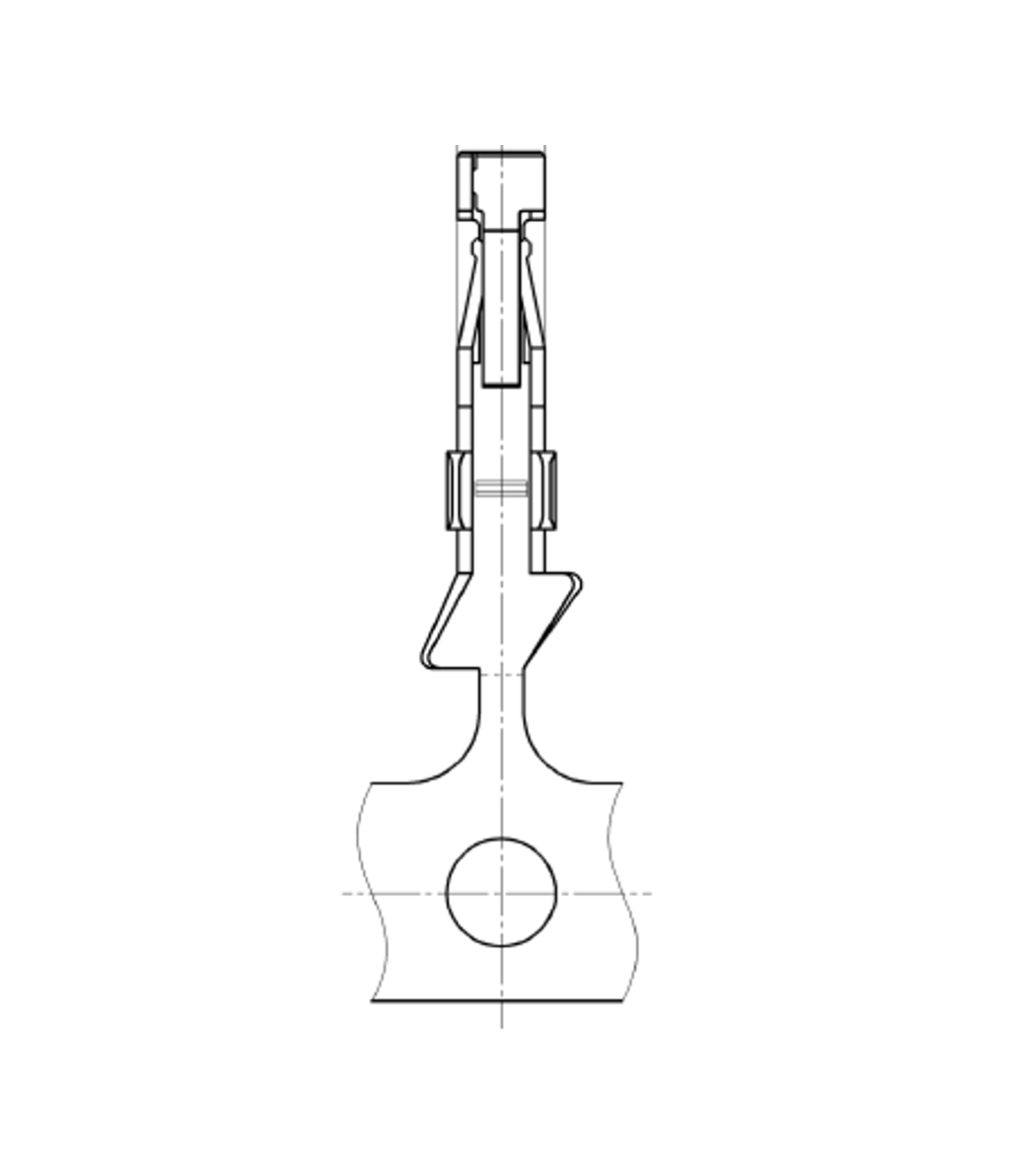

NST001A2F*CT 圧着 AWG#26:2.00
AWG#28:1.00
AWG#30:0.50
AC500V(r.m.s)1分間 -40 105 AWG#30~26 DL0114_HTKNST_BI.pdf

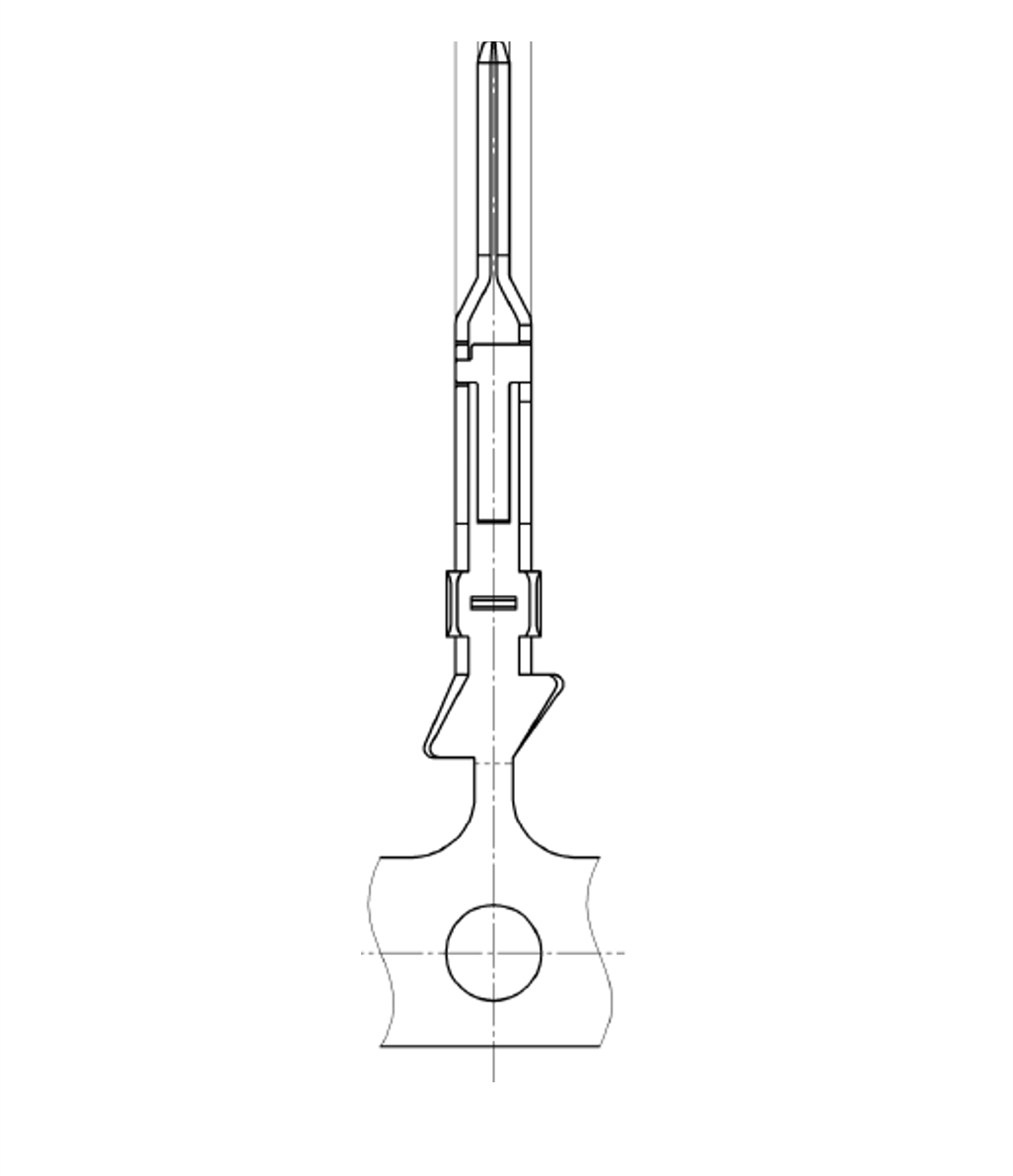

NST002A1M*CT 圧着 AWG#22:3.00
AWG#24:2.50
AWG#26:2.00
AC500V(r.m.s)1分間 -40 105 AWG#26~22 DL0115_HTKNST_BI.pdf

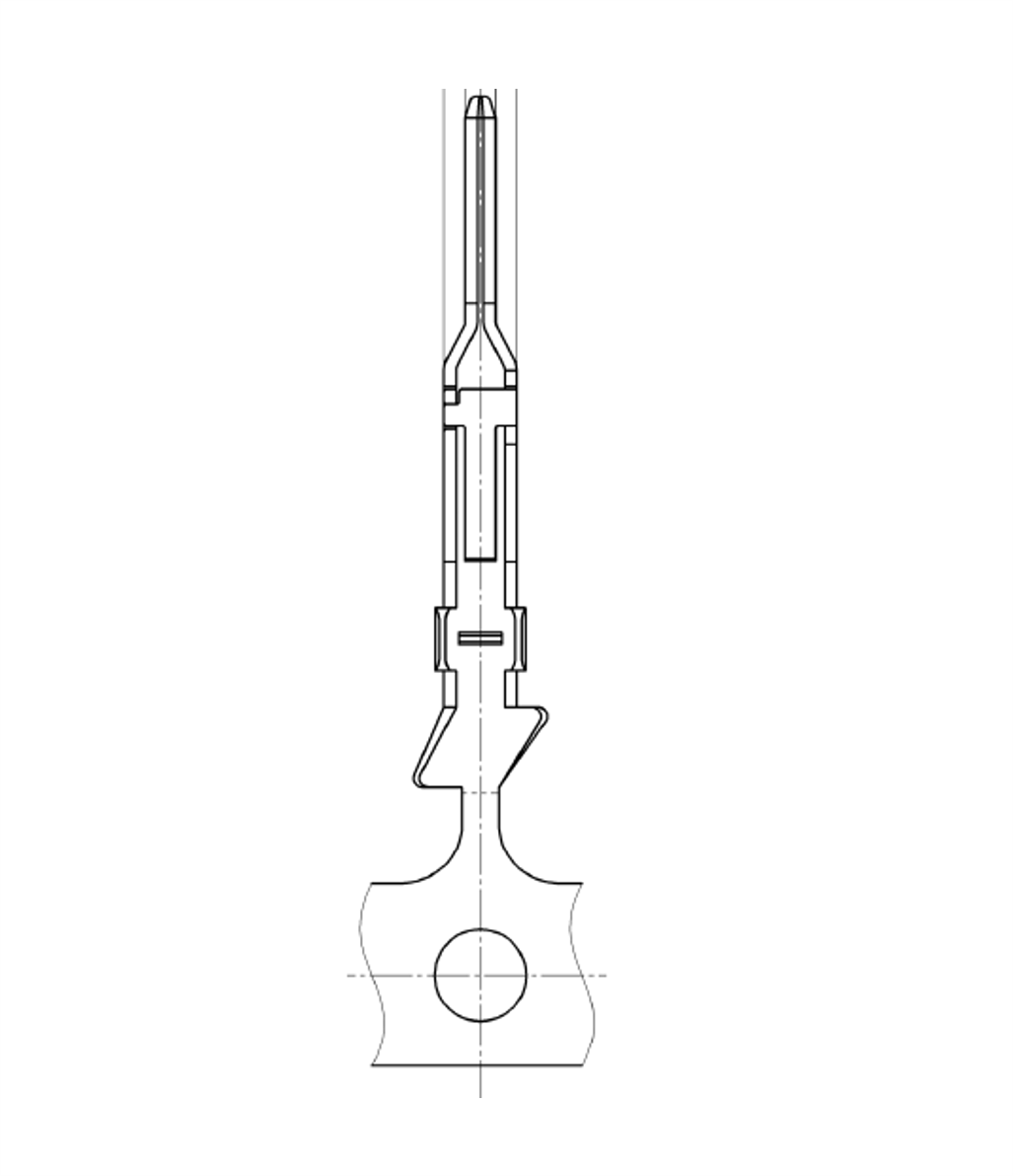

NST002A2M*CT 圧着 AWG#26:2.00
AWG#28:1.00
AWG#30:0.50
AC500V(r.m.s)1分間 -40 105 AWG#30~26 DL0116_HTKNST_BI.pdf
