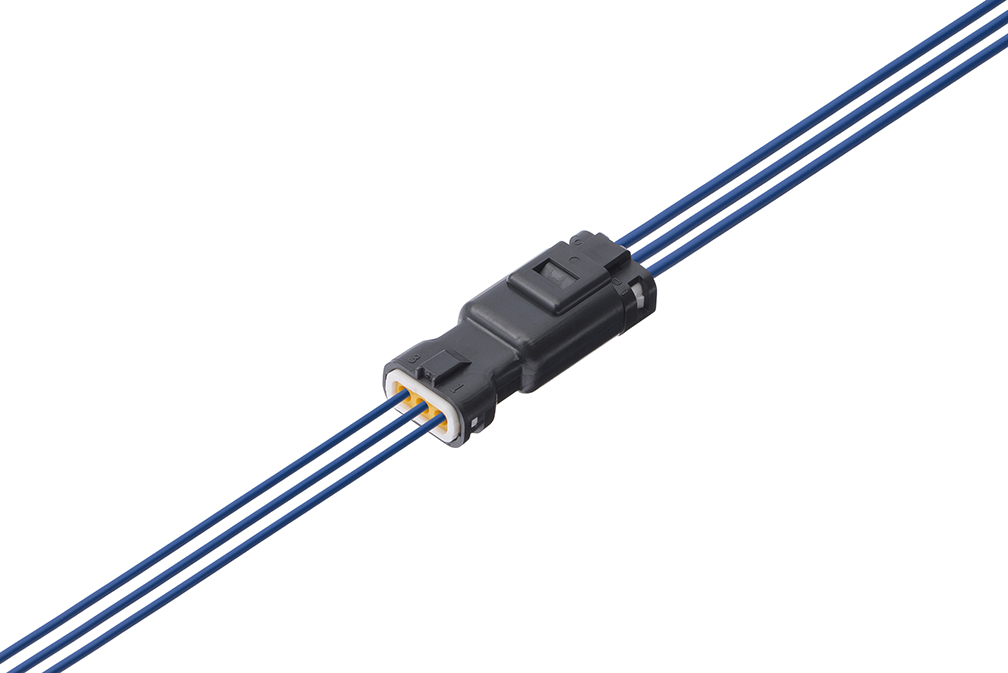

CB01シリーズ

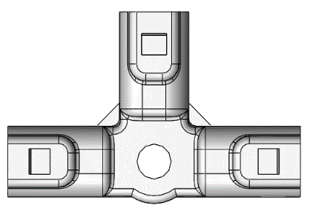

１．分岐タイプを用意
２．ラッチロック方式による作業性向上
３．豊富な採用実績
【型式説明】
()・・・極数
＊・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
防水等級 |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

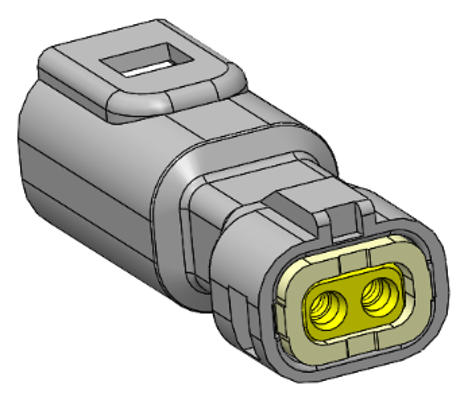

| CB01A6-0()B0-0* |  |
2,3,5 | 2.50 | IP67 | 圧着 | 3.00 MAX | AC1,000V(r.m.s)1分間 | -40 | 105 | ＊=1:Φ1.00～Φ1.30 ＊=2:Φ1.30～Φ1.70 |
DL0006_MCICB01_BI_CL.pdf | |

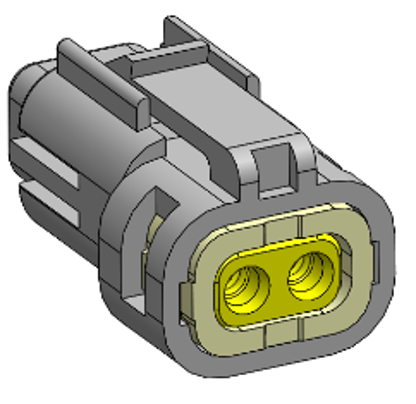

| CB01A5-0()B0-0* |  |
2,3,5 | 2.50 | IP67 | 圧着 | 3.00 MAX | AC1,000V(r.m.s)1分間 | -40 | 105 | ＊=1:Φ1.00～Φ1.30 ＊=2:Φ1.30～Φ1.70 |
DL0006_MCICB01_BI_CL.pdf | |
| CB01A5-02BA |  |
2 | 2.50 | IP67 | 圧着 | 5.00 MAX | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0007_MCICB01_BI_CL.pdf | ||

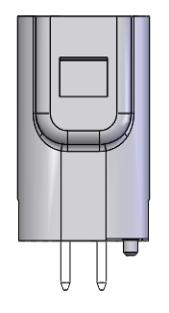

| CB01A6-0()BA |  |
2,3,5 | 2.50 | IP67 | DIP | 3.00 MAX | AC1,000V(r.m.s)1分間 | -40 | 105 | DL0006_MCICB01_BI_CL.pdf | ||

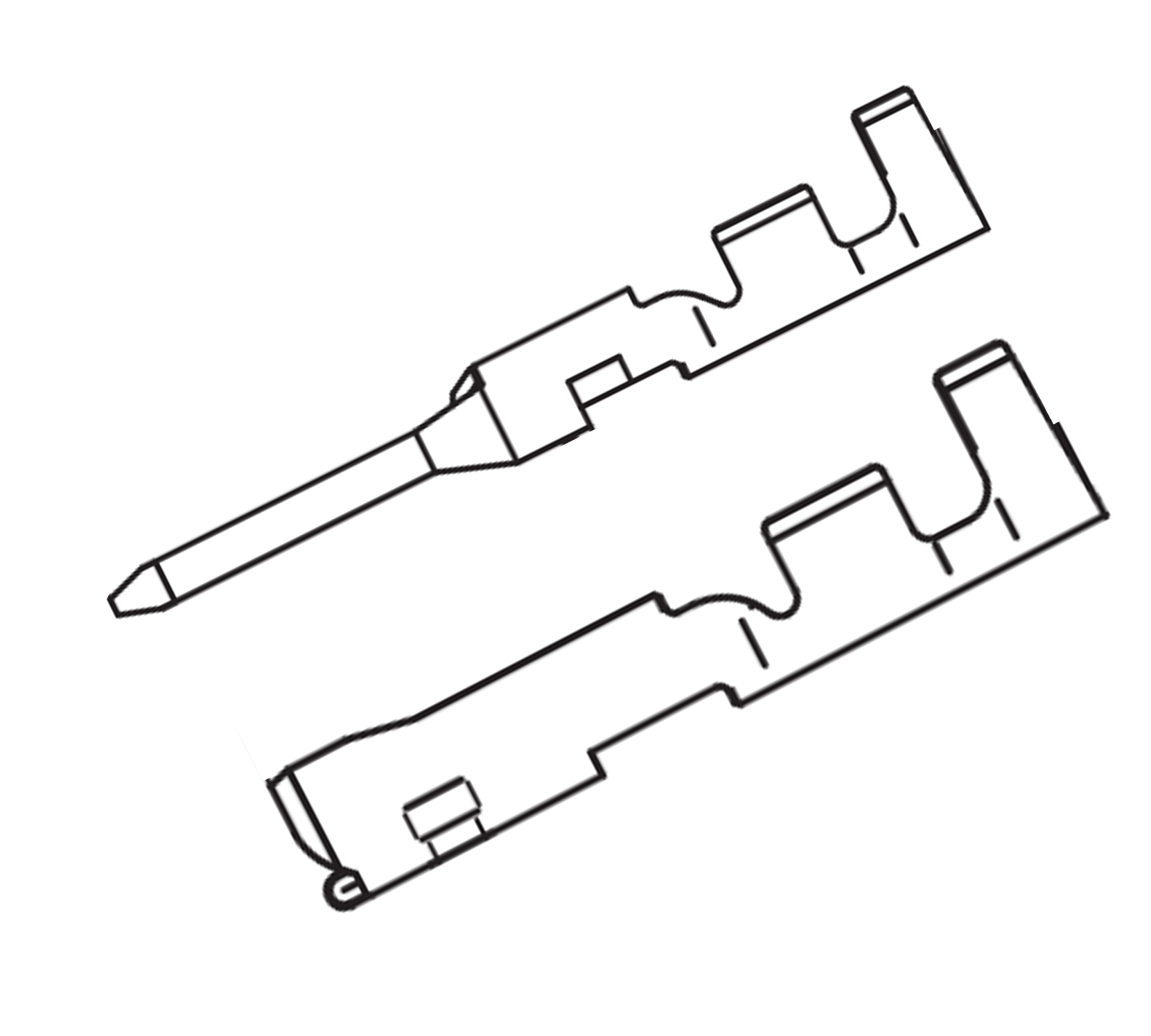

| CB01C*-010A |  |
圧着 | -40 | 105 | Φ1.60 MAX | AWG#28～22 | DL0006_MCICB01_BI_CL.pdf | |||||
| CB01C*-020A |  |
圧着 | -40 | 105 | Φ1.70 MAX | AWG#22～20 | DL0006_MCICB01_BI_CL.pdf |
