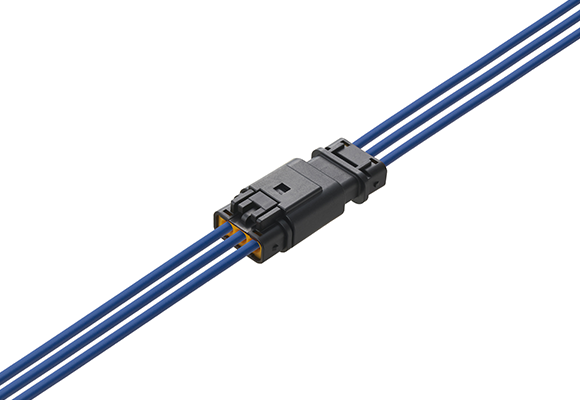

CJ01シリーズ
１．導電率の高い端子材料により定格30Aを実現
２．競合他社同等品と比較して低挿抜、小型
３．高い耐熱性（125℃）
【型式説明】
()・・・極数
＊・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
防水等級 |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

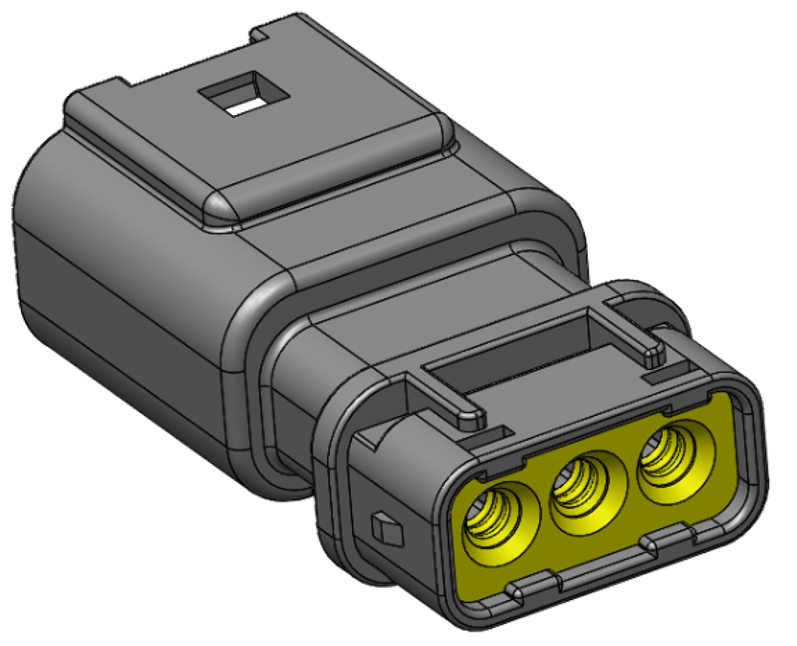

| CJ01A6-03B-0* |  |
3 | 5.80 | IP67 | 圧着 | 30.00 MAX | AC2,200V(r.m.s)1分間 | -55 | 125 | ＊=1:Φ3.20～Φ3.80 ＊=2:Φ3.70～Φ4.30 ＊=3:Φ2.60～Φ3.30 |
DL0012_MCICJ01_BI_CL.pdf | |

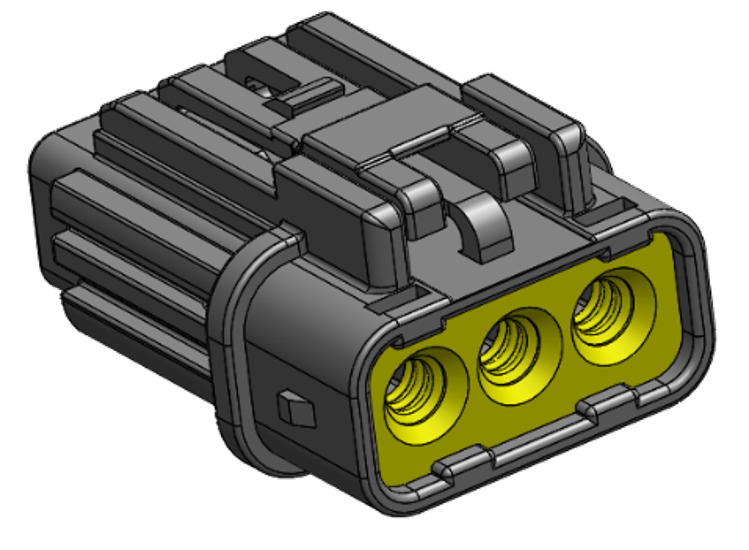

| CJ01A5-03B-0* |  |
3 | 5.80 | IP67 | 圧着 | 30.00 MAX | AC2,200V(r.m.s)1分間 | -55 | 125 | ＊=1:Φ3.20～Φ3.80 ＊=2:Φ3.70～Φ4.30 ＊=3:Φ2.60～Φ3.30 |
DL0012_MCICJ01_BI_CL.pdf | |

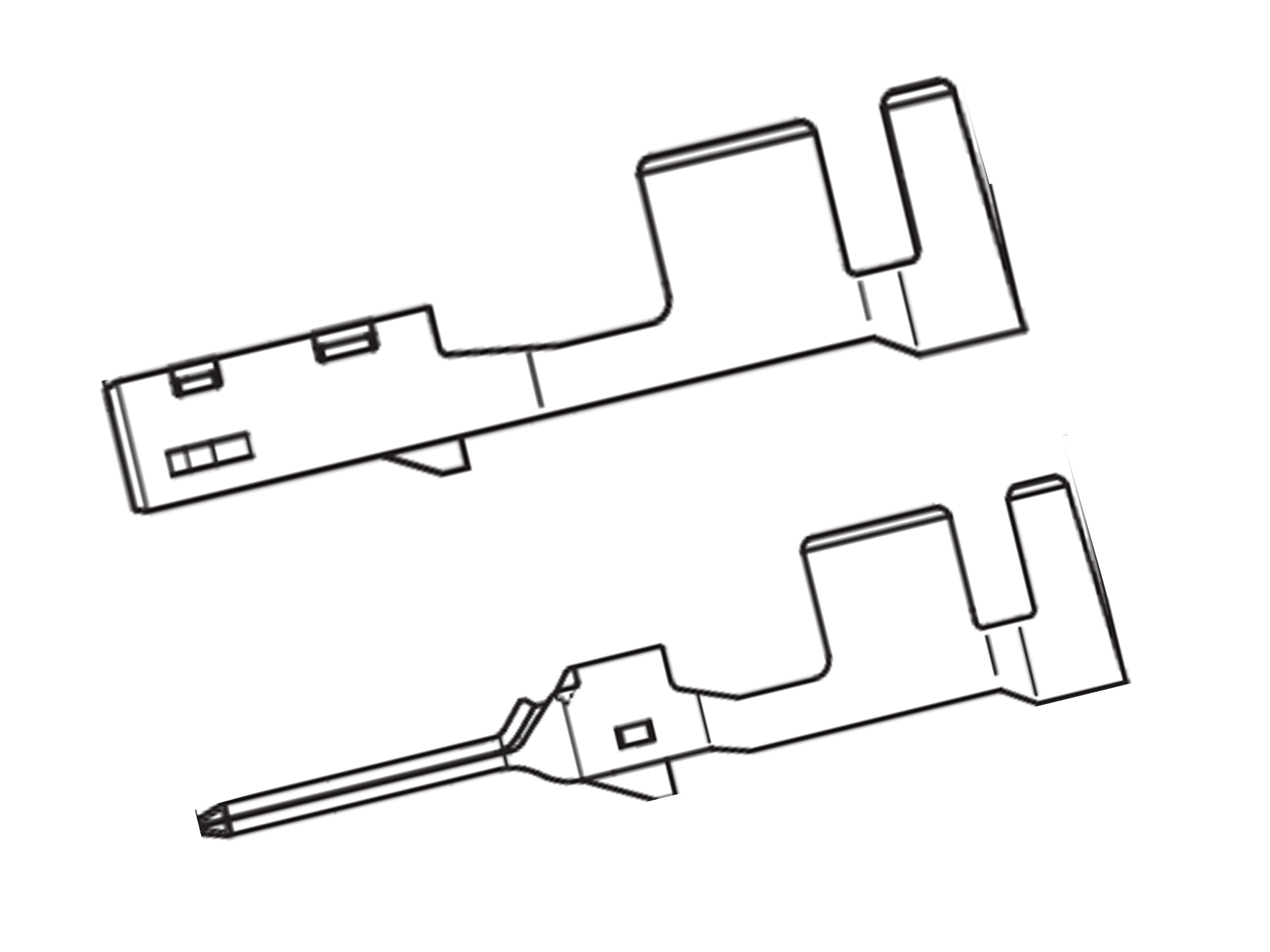

| CJ01C*-010A |  |
圧着 | -55 | 125 | Φ4.10 MAX | AWG#16～14 | DL0012_MCICJ01_BI_CL.pdf | |||||
| CJ01C*-020A |  |
圧着 | -55 | 125 | Φ4.30 MAX | AWG#12～10 | DL0012_MCICJ01_BI_CL.pdf | |||||
| CJ01C*-030A |  |
圧着 | -55 | 125 | Φ3.30 MAX | AWG#16～14 | DL0012_MCICJ01_BI_CL.pdf | |||||
| CJ01E0-01N0 |  |
防水栓 | -55 | 125 | DL0012_MCICJ01_BI_CL.pdf |
