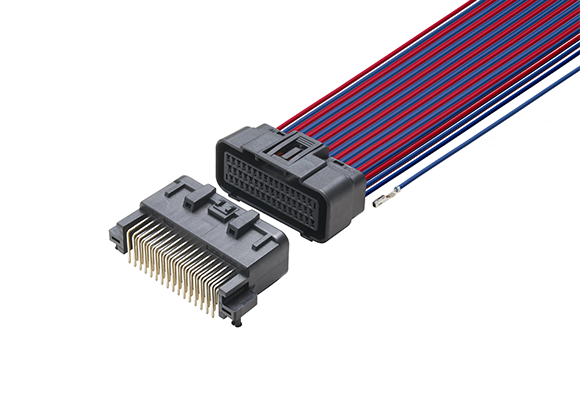

KB01シリーズ
１．防水コネクタ48極として業界最小クラス
２．レバーレス化による小型化
３．低挿抜かつ高い接触信頼性を実現した端子構造
【型式説明】
()・・・極数
＊・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
防水等級 |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|

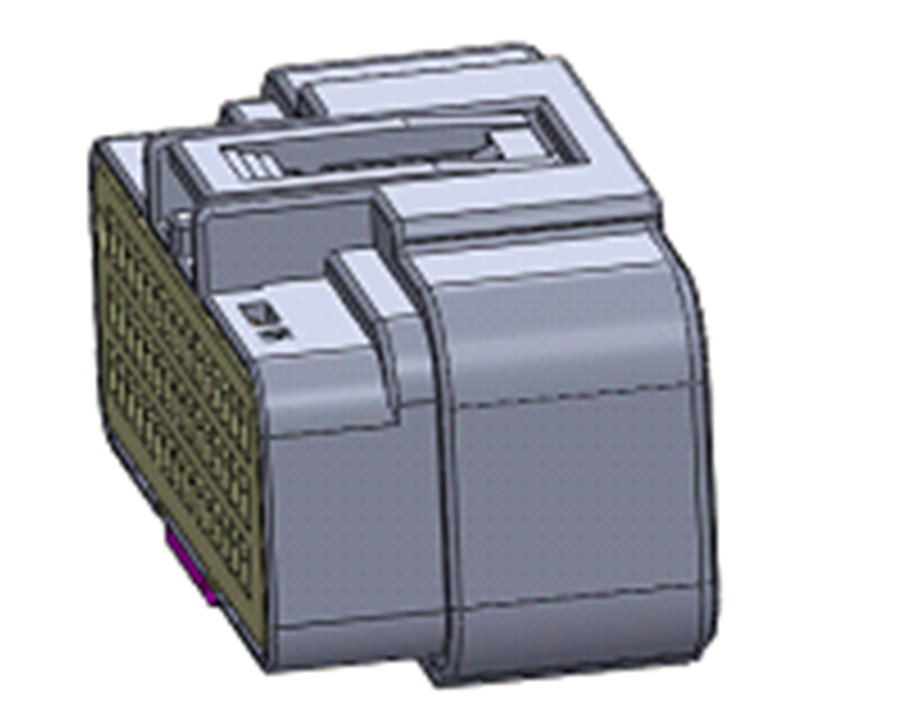

| KB01A6-48B0-01 |  |
48 | 2.55 | IP67 | 圧着 | 電源部4.00A MAX/信号部1.00A MAX | AC1,000V(r.m.s)1分間 | -40 | 120 | Φ1.90 MAX | DL0005_MCIKB01_BI_CL.pdf | |
| KB01C6-010A |  |
圧着 | -40 | 120 | Power:Φ1.70～1.90 Signal:Φ1.50～1.70 |
AWG#18～20 | DL0005_MCIKB01_BI_CL.pdf | |||||

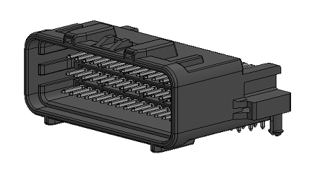

| KB01A3-48BA |  |
48 | 2.55 | IP67 | DIP | 電源部4.00A MAX/信号部1.00A MAX | AC1,000V(r.m.s)1分間 | -40 | 120 | DL0005_MCIKB01_BI_CL.pdf |
