KB01シリーズは、車載基板用に開発された48極の防水コネクタです。2.55mmピッチで0.5〜0.85sqの電線に対応し、レバーレス構造による小型化と低コスト化を実現しています。
【特長】
■低挿抜かつ高い接触信頼性を備えた端子構造により、車載基板における確実な電気接続を維持
■低挿入力構造とレバーレス化により、コネクタ全体の小型化と低コスト化を達成
■圧着端子をコネクタに挿入する構造で、IP67相当の防水性を確保
■シールカバーの標準装着により、電線の振れを防止しワイヤーシールへの負荷を低減
※防水性能は、実際の使用環境や適切な施工（端子挿入・嵌合）が行われていない場合、性能を十分に発揮できない場合があります。
概要

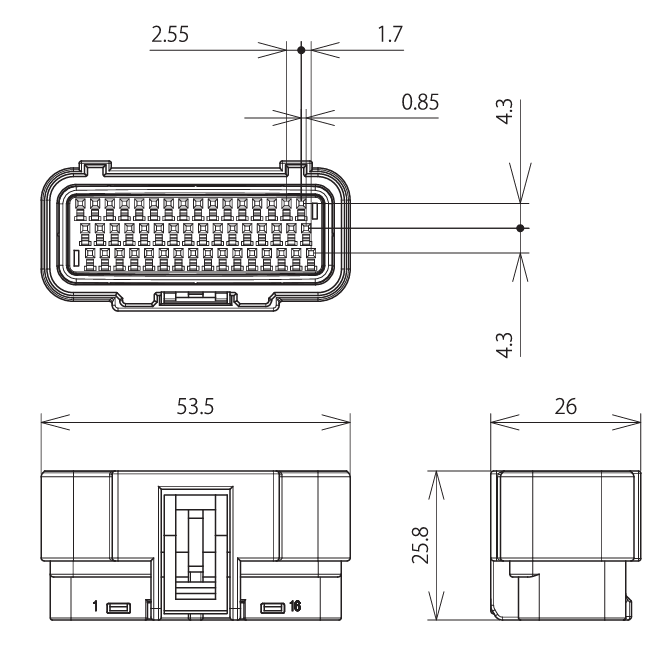

・本製品は、KB01シリーズのFハウジングです。端子は含まれていません。

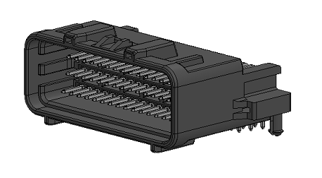

・基板用のピンブロック、型式KB01A3-48BAと嵌合して使用します。
-
-
型式 KB01A6-48B0-01 芯数 48 ピッチ
[mm]2.55 防水等級 IP67 実装/結線方法 圧着 定格電流
[A/ピン]電源部4.00A MAX/信号部1.00A MAX 耐電圧 AC1,000V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]120 適用外被径
[Φ]Φ1.90 MAX
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
