センチメートル級の位置測定精度を実現
GPS衛星からの電波を高感度で効率良く受信するアンテナ。
ポータブル/ハンディ機器用の内蔵アンテナとして最適。お客様の形状に合わせたアンテナパターン設計が可能なカスタムタイプ。
従来のGNSS信号(L1)では電波を受信しただけでは、その仕組み上、2～50m程度の誤差を生じます。高精度の位置情報を得るためには、衛星からの複数の信号を受信する必要があり、一般的にはGNSSのL1/L2信号にネットワークRTKやL6(みちびき)の補強データを加えて、センチメートル級精度を実現します。ミネベアミツミではこの複数の信号(L1/L2またはL1/L2/L6)を受信するアンテナの小型化に成功しました。
お客様ごとのご要望に応じたカスタマイズも可能
建設機械などの自動運転やカーナビゲーション、緊急車両通報システム、さまざまな用途にご利用いただいています。
用途例：多様なアプリケーション
アンテナを支える設計技術とグループ各社の技術力を結集した相合力
独自スタック構造アンテナ設計
自社でのアンテナパターン設計と生産
パターン印刷精度30μm以下
複合を可能とした干渉設計
高精度GNSSとは
各国のL1帯からL2、L5/L6をカバーするアンテナで、位置情報に加え補完情報を受信することで10cm以下の誤差範囲精度を実現します。
現在の車載用GNSS アンテナは各国のL1帯をカバーするアンテナが主流
測位状況や周辺環境（電波の反射など）で精度が低くなります。（補完情報を受信しない状態ではGPS、GNSSの誤差は2～50m程度）また、ナビの精度はGNSSのみでなく、地図情報や3軸ジャイロ情報、ネットワークからの位置情報で補完されています。
測位精度検証
高精度GNSS（L1/L2/L6）
センチメートル級の精度
GPS（L1）のみ
メートル級の精度

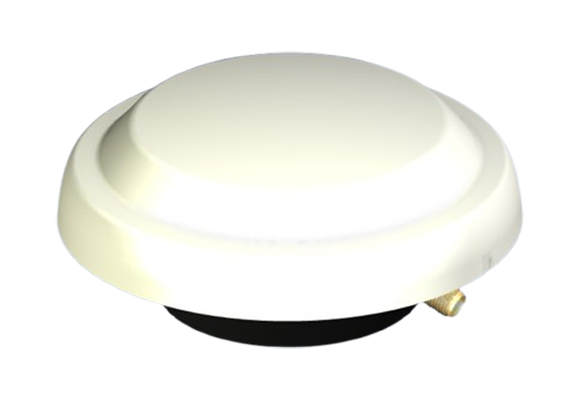

仕様：外観/外形
標準品
-
受信周波数(2タイプ)：CLAS方式のL1/L2/L6受信用。RTK方式のL1/L2受信用
-
電源電圧：3.3V
-
重量：アンテナ本体 210g
-
アンテナ本体とケーブルは別体 (ケーブルはオプション。弊社で対応可能)
-
防水IPX6
-
動作温度範囲：-20℃～70℃（予定）
-
GNDシートが必要なく、ポール先端に取り付け可能
-
ネジ一本で取り付け可能
カスタマイズ品
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
製品名 |
外観図 |
電源電圧 |
|---|---|---|
| GPA-CS659 |  |
3.3V |
