GPS衛星からの電波を高感度で効率良く受信するアンテナ。
ポータブル/ハンディ機器用の内蔵アンテナとして最適。お客様の形状に合わせたアンテナパターン設計が可能なカスタムタイプ。
特長
1. IPX6の防水対応 。
2. GNDシートの必要がなく、ポール先端にネジ一本で取り付け可能。
3. アンテナサイズ Φ93.5mm×40.2(H)mm。
4. 使用コネクタは防水型SMAジャックタイプを使用。
5. ケーブルはオプションとしてご用意。
-
-
3.3V
-
規格 CLAS Min CLAS Typ CLAS Max RTK Min RTK Typ RTK Max アンテナ部 受信周波数 L1 Band
[MHz]1561.1 1605.4 1559.1 1605.9 アンテナ部 受信周波数 L2 Band
[MHz]1227.6 1248.6 1196.9 1249.1 アンテナ部 受信周波数 L6 Band
[MHz]1278±10.23 アンテナ部 受信偏波 RHCP RHCP RHCP 右旋円偏波 右旋円偏波 右旋円偏波 アンテナ利得 L1 Band 2.0 dBi(仰角 0°) 2.0 dBi(仰角 0°) 2.0 dBi(仰角 0°) 3.0 dBic(1575.42MHz 仰角 90°) 3.0 dBic(1575.42MHz 仰角 90°) 3.0 dBic(1575.42MHz 仰角 90°) アンテナ利得 L2 Band 2.0 dBi(仰角 0°) 2.0 dBi(仰角 0°) 2.0 dBi(仰角 0°) 2.0 dBic(1227.6MHz 仰角 90°) 2.0 dBic(1227.6MHz 仰角 90°) 2.0 dBic(1227.6MHz 仰角 90°) アンテナ利得 L6 Band 2.0 dBi(仰角 0°) 2.0 dBi(仰角 0°) 2.0 dBi(仰角 0°) アンテナ部 出力インピーダンス 受診周波数
[Ω]50 50 LNA部 受診周波数 L1 Band
[MHz]1561.1 1605.4 1559.1 1605.9 LNA部 受診周波数 L2 Band
[MHz]1227.6 1248.6 1196.9 1249.1 LNA部 受診周波数 L6 Band
[MHz]1278±1.023 LNA部 雑音指数 受診周波数
[dB]2.3 3.0 2.5 LNA部 利得 L1 Band
[dB]20.0 24.0 28.0 27.0 30.0 33.0 LNA部 利得 L2 Band
[dB]20.0 24.0 28.0 30.0 33.0 36.0 LNA部 利得 L6 Band
[dB]20.0 24.0 28.0 LNA部 出力VSWR 2 LNA部 消費電流
[mA]35.0 70.0 総合利得
[dBi]21.0 25.0 29.0 21.0 25.0 29.0 消費電流
[mA]29 36 43 29 36 43 ※条件：90mm×90mmグランド板上
-
500台/年
-

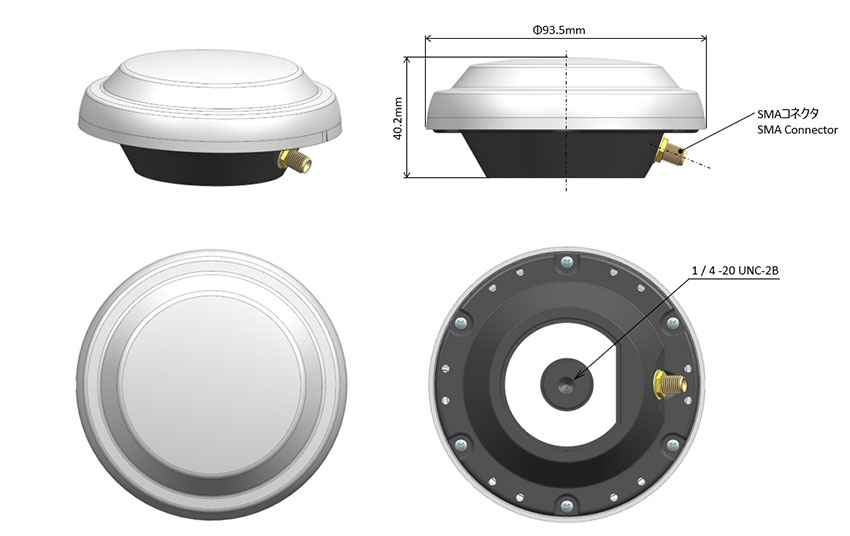

Unit:mm
