Features
1. IPX6 waterproof compatible.
2. No need for a ground board, can be attached to the pole tip with just one screw.
3. Antenna size: Φ93.5mm × 40.2mm (H).
4. Uses a waterproof SMA jack connector type.
5. The cable is available as an option.
Power Supply Voltage
3.3V
Specifications
| Specifications | CLAS Min | CLAS Typ | CLAS Max | RTK Min | RTK Typ | RTK Max |
|---|---|---|---|---|---|---|
| Antenna Reception Frequency L1 Band [MHz] |
1561.1 | 1605.4 | 1559.1 | 1605.9 | ||
| Antenna Reception Frequency L2 Band [MHz] |
1227.6 | 1248.6 | 1196.9 | 1249.1 | ||
| Antenna Reception Frequency L3 Band [MHz] |
1278±10.23 | |||||
| Antenna Reception Polarization | RHCP | RHCP | RHCP | Right Hand Circular Polarization | Right Hand Circular Polarization | Right Hand Circular Polarization |
| Antenna Gain L1 Band | 2.0 dBi(EL0°) | 2.0 dBi(EL0°) | 2.0 dBi(EL0°) | 3.0 dBic(1575.42MHz EL90°) | 3.0 dBic(1575.42MHz EL90°) | 3.0 dBic(1575.42MHz EL90°) |
| Antenna Gain L2 Band | 2.0 dBi(EL0°) | 2.0 dBi(EL0°) | 2.0 dBi(EL0°) | 2.0 dBic(1227.6MHz EL90°) | 2.0 dBic(1227.6MHz EL90°) | 2.0 dBic(1227.6MHz EL90°) |
| Antenna Gain L6 Band | 2.0 dBi(EL0°) | 2.0 dBi(EL0°) | 2.0 dBi(EL0°) | |||
| Antenna Output Impedance [Ω] |
50 | 50 | ||||
| LNA Reception Frequency L1 Band [MHz] |
1561.1 | 1605.4 | 1559.1 | 1605.9 | ||
| LNA Reception Frequency L2 Band [MHz] |
1227.6 | 1248.6 | 1196.9 | 1249.1 | ||
| LNA Reception Frequency L6 Band [MHz] |
1278±1.023 | |||||
| LNA Noise Factor Reception frequency [dB] |
2.3 | 3.0 | 2.5 | |||
| LNA Gain L1 Band [dB] |
20.0 | 24.0 | 28.0 | 27.0 | 30.0 | 33.0 |
| LNA Gain L2 Band [dB] |
20.0 | 24.0 | 28.0 | 30.0 | 33.0 | 36.0 |
| LNA Gain L6 Band [dB] |
20.0 | 24.0 | 28.0 | |||
| LNA Output VSWR | 2 | |||||
| LNA Current Consumption [mA] |
35.0 | 70.0 | ||||
| Overall Gain [dBi] |
21.0 | 25.0 | 29.0 | 21.0 | 25.0 | 29.0 |
| Current Consumption [mA] |
29 | 36 | 43 | 29 | 36 | 43 |
*Condition: On a 90mm x 90mm ground board.
Minimum Order
500pcs/year

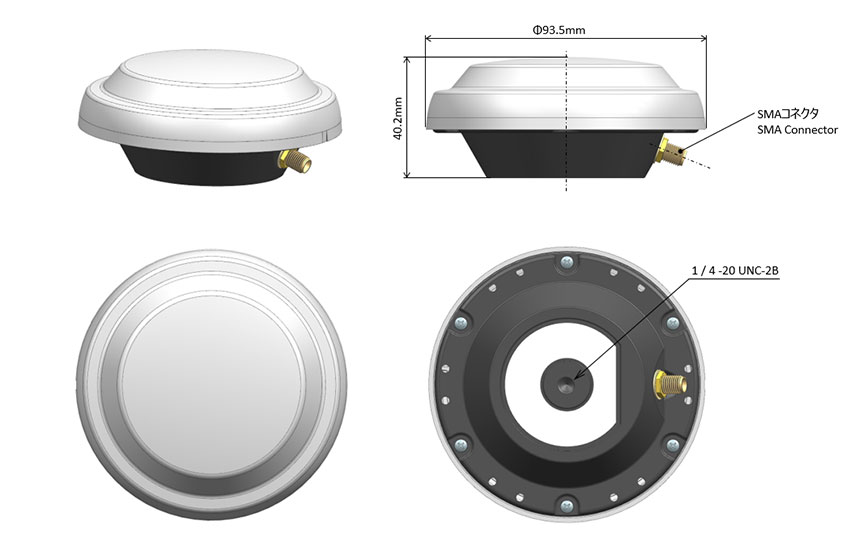

Overall View
Unit:mm
