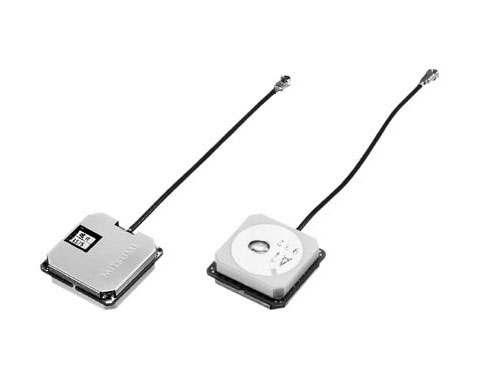

GPS衛星からの電波を高感度で効率良く受信するアンテナ。
ポータブル/ハンディ機器用の内蔵アンテナとして最適。お客様の形状に合わせたアンテナパターン設計が可能なカスタムタイプ。
特長
1. アンテナパターンがカスタムモデル。
2. 低電源電圧・低消費電流タイプ。
3. 小型アンテナ素子 20（W）×20（D）×4（H）mm。
4. ケーブル長及びコネクタ形状はカスタム対応。
-
-
アンテナ部 受信周波数 1575.42±1.023MHz アンテナ部 受信偏波 右旋円偏波/RHCP アンテナ部 アンテナ利得 1.0dBi typ.※1 アンテナ部 出力インピーダンス 50Ω LNA部 受信周波数 1575.42MHz LNA部 雑音指数 1.1dB typ. LNA部 利得 26dB typ. LNA部 利得平坦度（受信帯域内） 1dB max. LNA部 帯域外減衰量 18dB min.（fo±50MHz） 総合利得 26dBi typ.（天頂）※1 総合 電源電圧 3.0V 総合 消費電流 6.5mA typ. 8mA max. 最小受注単位 120,000台/年 ※1 条件：22×22mm グランド板上。ケーブル長 100mm
-

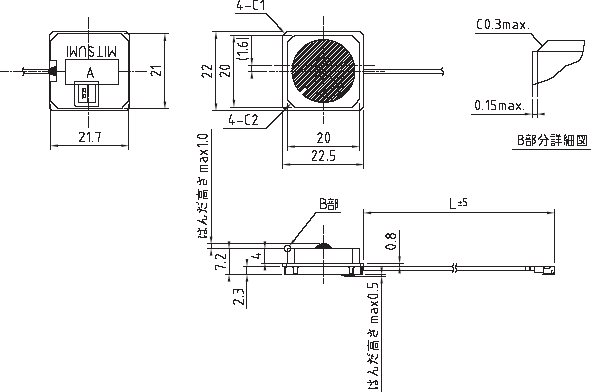

Unit:mm -
・記載された製品は改良などにより、外観及び記載事項の一部を予告なく変更することがあります。
・記載内容は実際にご注文される時点での個別の製品の仕様を保証するものではありませんので、ご使用にあたりましては、必ず製品仕様書・製品規格をご請求の上、確認して頂きますようお願い致します。 -
