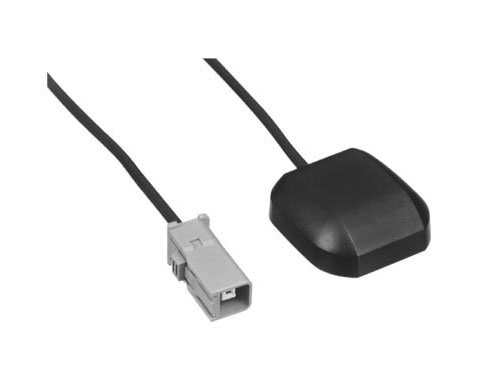

GPA-GS200

GPS衛星からの電波を高感度で効率良く受信するアンテナ。
ポータブル/ハンディ機器用の内蔵アンテナとして最適。お客様の形状に合わせたアンテナパターン設計が可能なカスタムタイプ。

特長

1. ミツミ標準ケースを使用。
2. 小型タイプ　33（W）×36（D）×12.8（H）mm。
3. 小型アンテナ素子　20（W）×20（D）×4（H）mm。
4. ケーブル長及びコネクタ形状はカスタム対応。
5. 防水 : JIS C0920 7等級保証
6. 固定方式 : 両面テープ又はマグネットタイプ（ゴム足付き）

アンテナ部受信周波数	1559.0～1605.375MHz
アンテナ部受信偏波	右旋円偏波
アンテナ部アンテナ利得	0dBi typ.※1
アンテナ部出力インピーダンス	50Ω
LNA部受信周波数	1559.0～1605.375MHz
LNA部雑音指数	1.2dB max.
LNA部利得	26dB typ.
LNA部帯域外減衰量	18dB min.（fo±50MHz）
総合利得	26dBi typ.（天頂）※1
総合電源電圧	5.0V
総合消費電流	22mA typ. 30mA max.
最小受注単位	30,000台/年

※1 利得はケーブル長3m標準基準およびグランド板サイズ70×70mm基準。

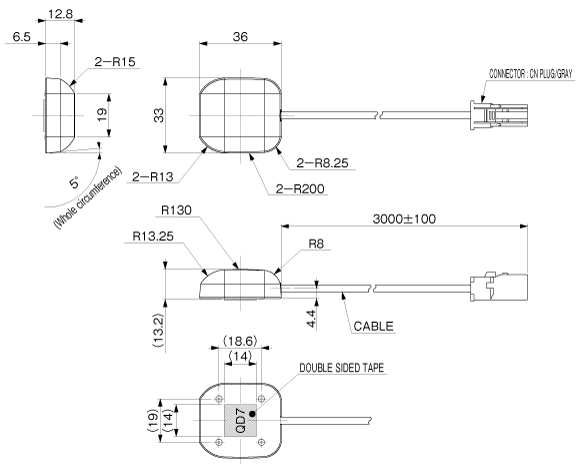

Unit:mm
・記載された製品は改良などにより、外観及び記載事項の一部を予告なく変更することがあります。
・記載内容は実際にご注文される時点での個別の製品の仕様を保証するものではありませんので、ご使用にあたりましては、必ず製品仕様書・製品規格をご請求の上、確認して頂きますようお願い致します。
