炎検知アンプICは、オペアンプとコンパレーターを内蔵したICで、単一電源で極めて低いオフセット電圧を実現しています。単一電源を使用する事ができるので、電池2本の電圧で動作させる事ができます。オペアンプとコンパレーターを使用する事で、このICだけでサーモカップルの起電力を増幅し、アンプの出力に応じて着火を検出する事が可能です。また低オフセット電圧の為、着火の検出の精度を良くすることが出来ます。

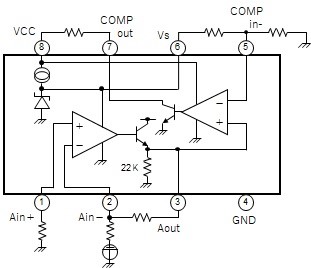

概要

このICは、オペアンプとコンパレータを内蔵したICで、単一電源で極めて低いオフセット電圧を実現しています。単一電源を使用する事ができるので、電池2本の電圧で動作させる事ができます。オペアンプとコンパレータを使用する事で、このICだけで、サーモカップルの起電力を増幅し、アンプの出力に応じて着火を検出する事が可能です。また、低オフセット電圧の為、着火の検出の精度を良くすることが出来ます。

  • 1.ガスコンロ、給湯器など、炎の検出を必要とする機器
    2.非常に小さな電圧の増幅と検出

  • (特記なき場合、Topr=+25℃)
    全般
    1.動作電源電圧............... 1.8~6.0V(バッテリ駆動に最適)
    2.消費電流…................. 0.1mA Typ.
    3.電源ライン除去比(PSRR)... 60dB Typ.

    アンプ部
    1.入力電圧範囲............... -0.2~0.3V
    2.入力オフセット電圧......... ±0.1mV Typ.
    3.電圧利得................... 100dB Typ.

    コンパレータ部
    1.入力電圧範囲............... 0~VCC-1.0V
    2.入力オフセット電圧......... ±0.1mV Typ.

  • スクロールできます

    動作電源電圧
    下限
    [V]

    動作電源電圧
    上限
    [V]

    アンプ入力電圧範囲
    下限
    [V]

    アンプ入力電圧範囲
    上限
    [V]

    アンプ入力オフセット電圧
    Typ.
    [mV]

    コンパレータ入力電圧範囲
    下限
    [V]

    コンパレータ入力電圧範囲
    上限
    [V]

    コンパレータ入力オフセット電圧
    Typ.
    [mV]

    1.8 6.0 -0.2 0.3 ±0.1 0 VCC-1.0 ±0.1
  • パッケージ
