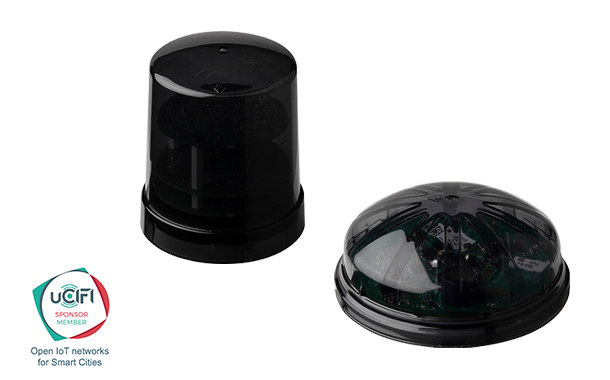

スマート照明用ノード(NEMA型/Zhaga型)

道路灯とクラウド上の管理システムを双方向につなぎ、遠隔で管理・制御ができるようにします。点灯/消灯/調光、スケジュールに沿った照明制御、道路灯の状態や消費電力の確認等を可能にします。また、6LoWPAN通信ができるセンサーは、本ノードを介してゲートウェイにつなげ、道路灯と同様にクラウド上で管理・制御ができます。

用途

  • 道路照明

特長

適切な調光スケジュールを設定することで省電力を実現
データ暗号化機能による強固なセキュリティ
標準規格のコネクタで容易に取り付けが可能
GPSを搭載することで自動で設置位置を取得
OTA で、ファームウェアの更新が可能

※OTA:Over The Air. 無線通信の意味。

仕様

スクロールできます

NEMA型

Zhaga型

外観図 NEMAノード外観図 Zhagaノード外観図
通信プロトコル 802.15.4g - 6LoWPAN
周波数 902MHz ー 928MHz(国により使用する周波数帯域が異なります) 863MHz ~ 928MHz(国により使用する周波数帯域が異なります)
伝送速度 100kbps
受信感度 -100dBm -104dBm
伝送方式 双方向
セキュリティ AES-128bit
電源電圧 AC100V ー AC277V 50Hz/60Hz DC24V (DC10V - DC30V)
消費電力 定格1.8W、最大3W 定格 0.2W 最大0.5W
RTCオフライン時間保持 周囲温度25度で120時間 周囲温度25度で48時間
GNSS GPS, QZSS, GLONASS GPS(オプション), GLONASS, BeiDou, Galileo
IP保護等級 IP66(道路灯取付時)
コネクタ NEMA standard ANSI C 136.41-7 Zhaga Book18
使用温度範囲 -40℃ ~ +70℃
筐体材質 PC
質量 250g 70g
調光方式 DALI調光、PWM調光、0-10V調光 DALI調光

外形図

NEMA型
NDLM001 series
NDLM001series外形図
unit : [mm]
Zhaga型
NDLM002 series
NDLM002series外形図
unit : [mm]

unit : [mm]
