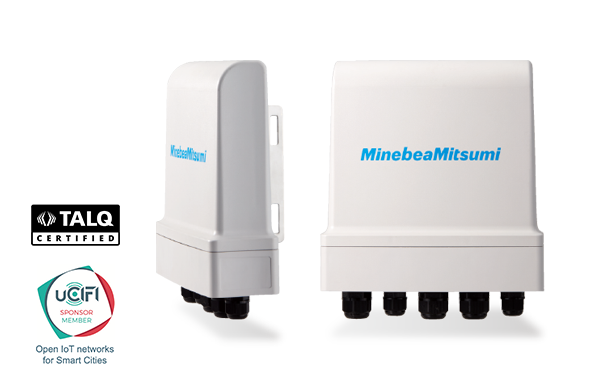

スマート道路灯につける通信ノードやセンサー、計測機器などを、CMS（セントラルマネジメントシステム）につなげる双方向通信デバイスです。CMSからの命令に従ってノードを制御し、ノードから伝送された情報をCMSへ転送します。多種、複数のデバイスを接続可能で、カメラなどの大容量通信デバイスにも対応しています。
用途
道路照明
センサー／計測機器
特長
複数種類・複数のデバイスを接続可能
ノード付き道路灯や各種センサーを最大300台接続し、状況管理と制御ができます。
2つの通信に対応した無線親機 カメラなどの大容量通信デバイスにも同時対応
LTE通信とLPWA通信（6LoWPAN）をサポート。
有線LANやLTE通信により、大容量のデータ伝送が必要なアプリケーションにも対応します。
双方向通信に対応
接続デバイスからのデータ取得に加え、制御コマンドの送信、OTA※2によるファームウェア更新が可能になります。
強固なセキュリティ
ノード、ゲートウェイ、CMSサーバー間の通信は、暗号化通信にてセキュリティを確保。
仕様
| 通信1 | 通信プロトコル | 802.15.4g - 6LoWPAN |
|---|---|---|
| 周波数 | 863MHz ～ 928MHz （国により使用する周波数帯域が異なります） | |
| 伝送速度 | 100kbps | |
| 受信感度 | -105dBm | |
| 伝送方式 | 双方向 | |
| 伝送距離 | 最大260m（参考値） | |
| 接続台数 | 最大300台 | |
| セキュリティ | AES-128bit | |
| ネットワーク構成 | メッシュネットワーク（最大4ホップ） | |
| 通信2※1 | LTEカテゴリ | Cat 4 |
| SIM | Standard SIM （miniSIM） / eSIM（eUICC）：オプション | |
| 通信3 | 通信ポート | 2（Eth0 with PoE PSE、Eth1 with PoE PD） |
| 規格 | 10BASE-T/100BASE-T with Auto MDI/MDI-X | |
| コネクタ | RJ45 | |
| PoE PSE 規格 | IEEE802.3.af PSE Class3 | |
| PoE PSE 電力 | 15.4W max | |
| PoE PD 規格 | IEEE802.3.af PD Class3 | |
| PoE PD 電力 | 7W max | |
| I/O Port | インタフェース | RS485 |
| モード | 半2重/全2重通信 | |
| プロトコル | Modbus RTU | |
| 供給電源 | DC12V 100mA | |
| 電源電圧 | AC100V ～ AC240V 50Hz/60Hz | |
| 消費電力 | 定格8W（PoEデバイスなし）／最大23W（PoEデバイスあり） | |
| IP保護等級 | IP66 | |
| 雷サージ耐量 | 15kV（L/N-FG） | |
| 使用温度範囲 （電池付属） |
-20℃ ～ +55℃ | |
| 使用温度範囲 （電池なし） |
-20℃ ～ +65℃ | |
| 筐体材質 | PC | |
| バックアップ電池 （オプション） |
最大15分（停電時） | |
| 質量 | 1.6㎏（ 電池付属） / 1.5kg（ 電池なし） | |
| 対応ポール径 | φ140 ～ φ260mm | |
※1 通信2を使用する場合は別途通信業者との契約が必要となります。
外形図
unit : [mm]
