非自己調心型軸受であるスリーブベアリングは、航空機分野から産業機械に至るまで幅広く使用されています。滑り面にはグリース等の潤滑剤を不要とするPTFEライナーを張り、色々なサイズの製品を揃えております。また、特殊用途にご使用頂く場合は、弊社営業部門まで問い合わせください。
製品の特徴
無潤滑で使用できます。
-
-
単位:mm
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式番号
oB*1 0/-0.025
øD*2
質量(アルミニウム)
[g]質量(ステンレス鋼)
[g]L5 ±0.2
L6 ±0.2
L7 ±0.2
L8 ±0.2
L9 ±0.2
L10 ±0.2
L12 ±0.2
L14 ±0.2
L16 ±0.2
L18 ±0.2
L20 ±0.2
L22 ±0.3
L24 ±0.3
L26 ±0.3
L28 ±0.3
L30 ±0.3
L32 ±0.3
L34 ±0.3
L36 ±0.3
L38 ±0.3
L40 ±0.3
L42 ±0.3
L44 ±0.3
L46 ±0.3
L48 ±0.3
L50 ±0.3
L52 ±0.5
L54 ±0.5
L56 ±0.5
L58 ±0.5
L60 ±0.5
L62 ±0.5
L64 ±0.5
L66 ±0.5
L68 ±0.5
L70 ±0.5
L72 ±0.5
L74 ±0.5
L76 ±0.5
L78 ±0.5
L80 ±0.5
MJ06 6.035 10 0.14×L 0.40×L 5 6 7 8 9 10 MJ08 8.035 11 0.13×L 0.35×L 5 6 7 8 9 10 12 14 MJ09 9.035 13 0.20×L 0.54×L 5 6 7 8 9 10 12 14 16 18 20 MJ10 10.035 14 0.21×L 0.59×L 5 6 7 8 9 10 12 14 16 18 20 22 24 MJ12 12.035 16 0.25×L 0.69×L 5 6 7 8 9 10 12 14 16 18 20 22 24 26 MJ14 14.035 18 0.28×L 0.79×L 5 6 7 8 9 10 12 14 16 18 20 22 24 26 28 30 MJ16 16.035 20 0.32×L 0.89×L 5 6 7 8 9 10 12 14 16 18 20 22 24 26 28 30 32 34 MJ18 18.035 22 0.35×L 0.98×L 5 6 7 8 9 10 12 14 16 18 20 22 24 26 28 30 32 34 36 MJ20 20.035 24 0.39×L 1.08×L 5 6 7 8 9 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 MJ22 22.035 27 0.54×L 1.51×L 5 6 7 8 9 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 MJ25 25.035 30 0.61×L 1.69×L 5 6 7 8 9 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 MJ28 28.035 33 0.67×L 1.87×L 8 9 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 MJ32 32.035 37 0.76×L 2.12×L 8 9 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 MJ35 35.035 40 0.82×L 2.30×L 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 MJ38 38.035 45 1.28×L 3.57×L 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 MJ40 40.035 48 1.55×L 4.33×L 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 MJ45 45.035 51 1.26×L 3.54×L 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 MJ50 50.035 57 1.64×L 4.60×L 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 -
-
スクロールできます

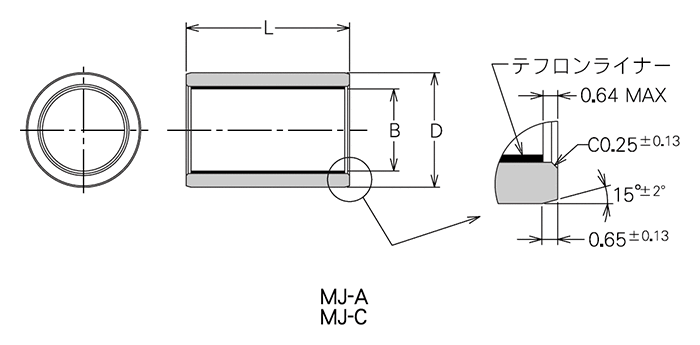

(型式番号)
スリーブ
ライナー
MJ-A 高力アルミニウム合金/アノーダイズ又は化学皮膜処理 TFE MJ-C 410ステンレス鋼 TFE -
*1 内径寸法は栓ゲージにて管理されています。
*2 公差：アルミニウム±0.013 ステンレス鋼 0/－0.013
1. PTFEライナーはスリーブ内径面に接着されています。
2. 本シリーズは受注生産となります。
※選定に当たってはミネベアミツミにご相談ください。 -
