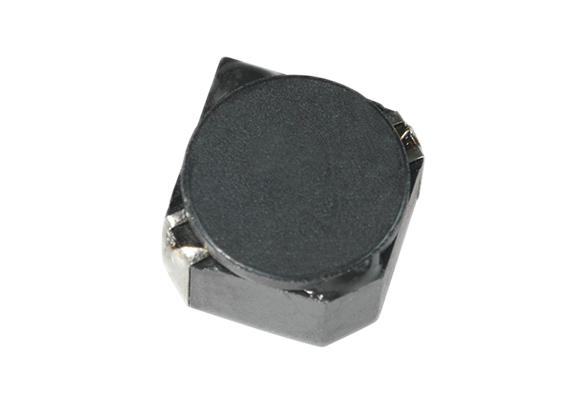

電子機器の電源（DC-DCコンバー タ・スイッチング電源）、用の高効率（低 DCR）チョークコイルです。
特長
1. 直流抵抗を従来型の1/2以下にしました。
2. 低背高で、ハイパワー対応が可能です。
3. 電磁干渉を小さくする“閉磁路構成”にしています。
-
-
電子機器電源用全般（携帯型電子機器、大型電子機器、車載電子機器等）
-

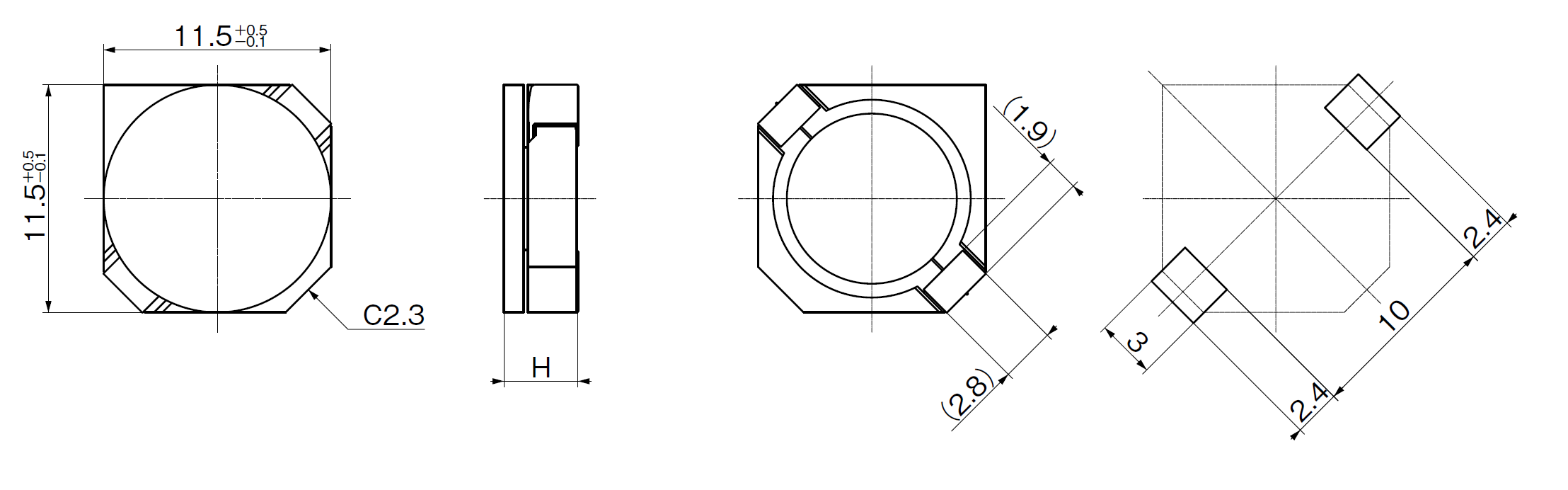

mm -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
寸法(W)
[mm]寸法(D)
[mm]寸法(H) Max
[mm]捺印
インダクタンス
[μH]インダクタンス公差
下限
[%]インダクタンス公差
上限
[%]インダクタンスTest Freq.
[KHz]直流抵抗
[mΩ]定格電流
L=-10%
[A]定格電流
⊿T=25K
[A]11.5 11.5 7.5 1R0 1.00 -30 30 1 6.00 23.50 12.00 11.5 11.5 7.5 1R5 1.50 -30 30 1 7.00 17.10 10.00 11.5 11.5 7.5 2R7 2.70 -30 30 1 9.00 15.50 9.00 11.5 11.5 7.5 3R9 3.90 -30 30 1 10.00 13.20 8.20 11.5 11.5 7.5 4R7 4.70 -30 30 1 12.00 11.30 7.50 11.5 11.5 7.5 6R8 6.80 -30 30 1 13.00 10.10 6.80 11.5 11.5 7.5 8R2 8.20 -30 30 1 15.00 8.55 6.30 11.5 11.5 7.5 100 10.00 -20 20 1 18.00 7.55 5.80 11.5 11.5 7.5 120 12.00 -20 20 1 20.00 7.10 5.60 11.5 11.5 7.5 150 15.00 -20 20 1 21.00 6.50 5.40 11.5 11.5 7.5 180 18.00 -20 20 1 23.00 6.15 5.20 11.5 11.5 7.5 220 22.00 -20 20 1 26.00 5.75 5.00 11.5 11.5 7.5 270 27.00 -20 20 1 33.00 4.65 4.20 11.5 11.5 7.5 330 33.00 -20 20 1 41.00 4.50 3.80 11.5 11.5 7.5 390 39.00 -20 20 1 43.00 4.25 3.60 11.5 11.5 7.5 470 47.00 -20 20 1 57.00 3.90 3.30 11.5 11.5 7.5 560 56.00 -20 20 1 62.00 3.55 3.10 11.5 11.5 7.5 680 68.00 -20 20 1 68.00 3.20 2.90 11.5 11.5 7.5 820 82.00 -20 20 1 81.00 2.80 2.80 11.5 11.5 7.5 101 100.00 -20 20 1 91.00 2.55 2.60 11.5 11.5 7.5 121 120.00 -20 20 1 119.00 2.40 2.40 11.5 11.5 7.5 151 150.00 -20 20 1 136.00 2.20 2.20 11.5 11.5 7.5 471 470.00 -20 20 1 600.00 1.00 0.98 11.5 11.5 7.5 821 820.00 -20 20 1 900.00 0.77 0.75 11.5 11.5 7.5 102 1000.00 -20 20 1 1000.00 0.68 0.69 11.5 11.5 7.5 222 2200.00 -20 20 1 2700.00 0.44 0.40 11.5 11.5 7.5 332 3300.00 -20 20 1 3700.00 0.37 0.34 11.5 11.5 7.5 472 4700.00 -20 20 1 5000.00 0.33 0.28 11.5 11.5 7.5 562 5600.00 -20 20 1 5500.00 0.28 0.27 -
スクロールできます
Q'ty
[pcs./reel]Tape Dimensions A
[mm]Tape Dimensions B
[mm]Tape Dimensions C
a
[mm]Tape Dimensions C
b
[mm]Tape Dimensions D
a
[mm]Tape Dimensions D
b
[mm]Tape Dimensions E
a
[mm]Tape Dimensions E
b
[mm]Tape Dimensions F
a
[mm]Tape Dimensions F
b
[mm]Tape Dimensions G
a
[mm]Tape Dimensions G
b
[mm]Tape Dimensions H
a
[mm]Tape Dimensions H
b
[mm]Reel Dimensions I
a
[mm]Reel Dimensions I
b
[mm]Reel Dimensions J
b
[mm]Reel Dimensions K
a
[mm]Reel Dimensions K
b
[mm]400 12.4 12.4 21.0 0.2 24 0.3 16 0.1 11.5 0.1 7.7 0.2 0.5 0.10 Φ330 Φ2 1 25.5 1
