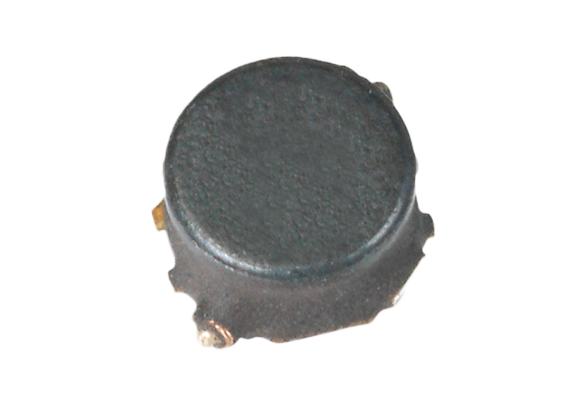

デジタル機器や携帯電話等に使用される、小型、 低背、大電流のチョークコイル。 高さ1.0mm ~シリーズ化しました。

特長

1. 巻線部を磁性樹脂封止した閉磁路構造により低DCRを実現。
2. 幅広端子を使用した耐衝撃性構造。
3. はんだレス(レーザー接合)。

  • 小型携帯機器(携帯電話、携帯ゲーム機、DSC、DVC、etc.)のDC-DCコンバータ電源回路用。

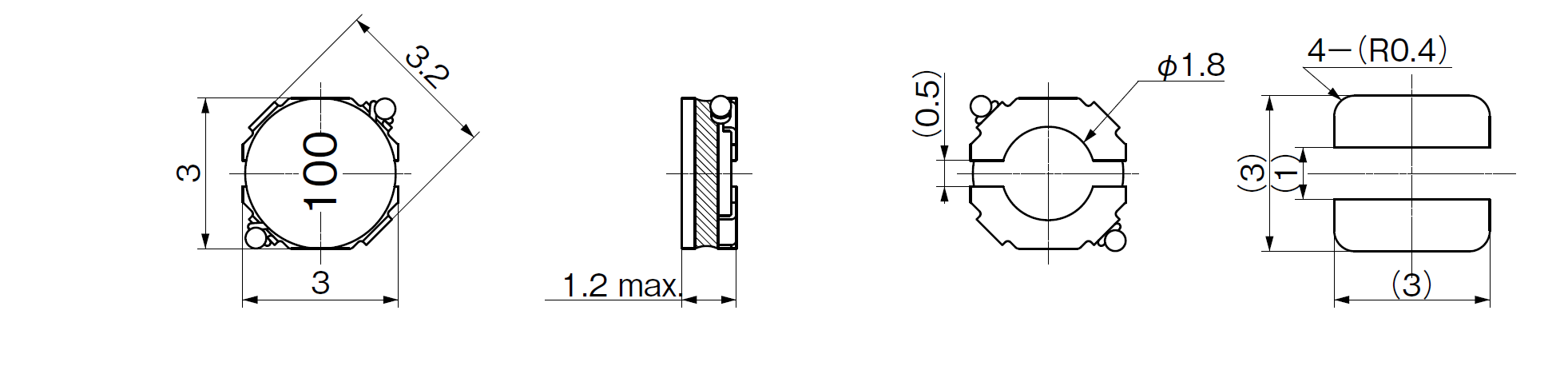

  • mm
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    寸法(W)
    [mm]

    寸法(D)
    [mm]

    寸法(H) Max
    [mm]

    捺印

    インダクタンス
    [μH]

    インダクタンス公差
    下限
    [%]

    インダクタンス公差
    上限
    [%]

    インダクタンスTest Freq.
    [KHz]

    直流抵抗
    [mΩ]

    定格電流
    L=-30%
    [A]

    定格電流
    ⊿T=40K
    [A]

    3.0 3.0 1.2 1R0 1.00 -30 30 1 65.00 2.00 1.80
    3.0 3.0 1.2 1R5 1.50 -30 30 1 85.00 1.70 1.70
    3.0 3.0 1.2 2R2 2.20 -30 30 1 90.00 1.40 1.50
    3.0 3.0 1.2 2R7 2.70 -30 30 1 125.00 1.35 1.35
    3.0 3.0 1.2 3R3 3.30 -30 30 1 140.00 1.15 1.20
    3.0 3.0 1.2 3R9 3.90 -30 30 1 165.00 1.10 1.15
    3.0 3.0 1.2 4R7 4.70 -30 30 1 180.00 1.00 1.10
    3.0 3.0 1.2 5R6 5.60 -30 30 1 240.00 0.92 1.00
    3.0 3.0 1.2 6R8 6.80 -30 30 1 250.00 0.85 0.95
    3.0 3.0 1.2 100 10.00 -20 20 1 390.00 0.64 0.75
    3.0 3.0 1.2 120 12.00 -20 20 1 470.00 0.60 0.65
    3.0 3.0 1.2 150 15.00 -20 20 1 660.00 0.55 0.60
    3.0 3.0 1.2 180 18.00 -20 20 1 750.00 0.52 0.54
    3.0 3.0 1.2 220 22.00 -20 20 1 840.00 0.48 0.50
  • スクロールできます

    Q'ty
    [pcs./reel]

    Tape Dimensions A
    [mm]

    Tape Dimensions B
    [mm]

    Tape Dimensions C
    a
    [mm]

    Tape Dimensions C
    b
    [mm]

    Tape Dimensions D
    a
    [mm]

    Tape Dimensions D
    b
    [mm]

    Tape Dimensions E
    a
    [mm]

    Tape Dimensions E
    b
    [mm]

    Tape Dimensions F
    a
    [mm]

    Tape Dimensions F
    b
    [mm]

    Tape Dimensions G
    a
    [mm]

    Tape Dimensions G
    b
    [mm]

    Tape Dimensions H
    a
    [mm]

    Tape Dimensions H
    b
    [mm]

    Reel Dimensions I
    a
    [mm]

    Reel Dimensions I
    b
    [mm]

    Reel Dimensions J
    b
    [mm]

    Reel Dimensions K
    a
    [mm]

    Reel Dimensions K
    b
    [mm]

    5000 3.3 3.3 9.5 0.2 12 0.3 8 0.1 5.5 0.1 1.5 1.5 0.3 0.05 Φ330 Φ2 1 13.5 1
