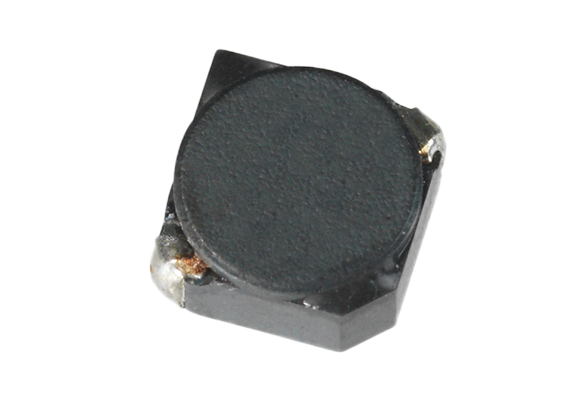

電子機器の電源（DC-DCコンバー タ・スイッチング電源）、用の高効率（低 DCR）チョークコイルです。
特長
1. 直流抵抗を従来型の1/2以下にしました。
2. 低背高で、ハイパワー対応が可能です。
3. 電磁干渉を小さくする“閉磁路構成”にしています。
-
-
電子機器電源用全般（携帯型電子機器、大型電子機器、車載電子機器等）
-
mm -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

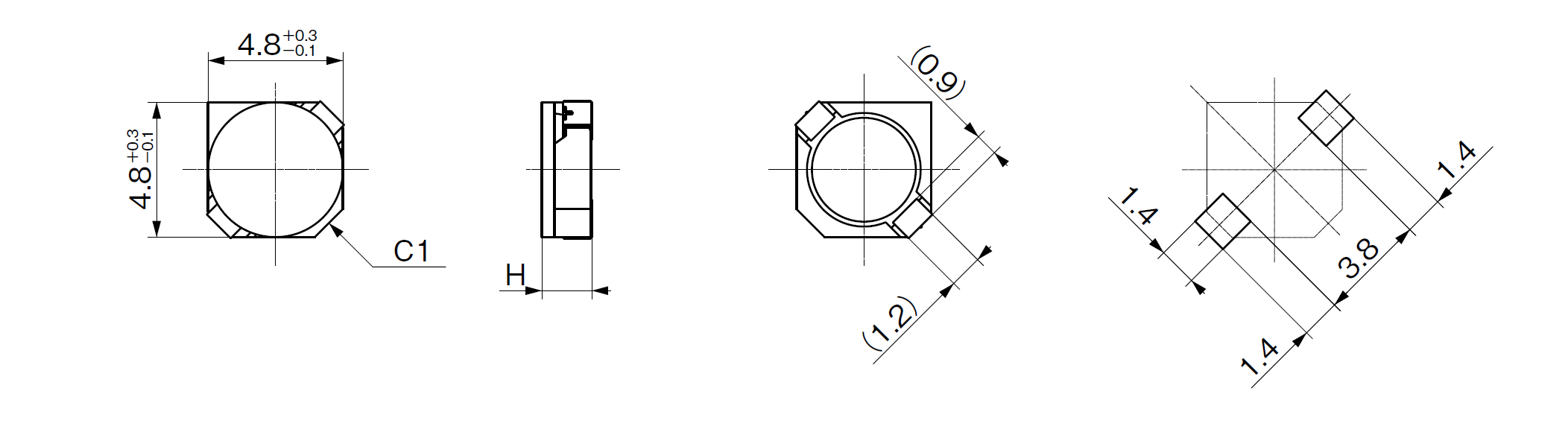

寸法(W)
[mm]寸法(D)
[mm]寸法(H) Max
[mm]捺印
インダクタンス
[μH]インダクタンス公差
下限
[%]インダクタンス公差
上限
[%]インダクタンスTest Freq.
[KHz]直流抵抗
[mΩ]定格電流
L=-10%
[A]定格電流
⊿T=25K
[A]4.8 4.8 1.9 1R0 1.00 -30 30 1 22.00 3.50 2.30 4.8 4.8 1.9 1R5 1.50 -30 30 1 26.00 3.10 2.10 4.8 4.8 1.9 1R8 1.80 -30 30 1 32.00 2.80 2.00 4.8 4.8 1.9 2R7 2.70 -30 30 1 39.00 2.20 1.80 4.8 4.8 1.9 3R3 3.30 -30 30 1 52.00 2.10 1.50 4.8 4.8 1.9 3R9 3.90 -30 30 1 70.00 2.00 1.30 4.8 4.8 1.9 4R7 4.70 -30 30 1 80.00 1.90 1.20 4.8 4.8 1.9 5R6 5.60 -30 30 1 86.00 1.70 1.15 4.8 4.8 1.9 6R8 6.80 -30 30 1 97.00 1.50 1.05 4.8 4.8 1.9 8R2 8.20 -30 30 1 137.00 1.40 0.90 4.8 4.8 1.9 100 10.00 -20 20 1 147.00 1.30 0.82 4.8 4.8 1.9 120 12.00 -20 20 1 181.00 1.10 0.71 4.8 4.8 1.9 150 15.00 -20 20 1 244.00 0.96 0.59 4.8 4.8 1.9 180 18.00 -20 20 1 271.00 0.93 0.55 4.8 4.8 1.9 220 22.00 -20 20 1 305.00 0.80 0.50 4.8 4.8 1.9 270 27.00 -20 20 1 375.00 0.73 0.44 4.8 4.8 1.9 330 33.00 -20 20 1 510.00 0.65 0.42 4.8 4.8 1.9 390 39.00 -20 20 1 550.00 0.61 0.38 4.8 4.8 1.9 470 47.00 -20 20 1 635.00 0.57 0.35 4.8 4.8 1.9 560 56.00 -20 20 1 740.00 0.51 0.32 4.8 4.8 1.9 680 68.00 -20 20 1 1100.00 0.46 0.28 4.8 4.8 1.9 820 82.00 -20 20 1 1230.00 0.43 0.26 4.8 4.8 1.9 101 100.00 -20 20 1 1345.00 0.41 0.24 4.8 4.8 1.9 121 120.00 -20 20 1 1550.00 0.37 0.22 4.8 4.8 1.9 151 150.00 -20 20 1 2100.00 0.31 0.19 -
スクロールできます
Q'ty

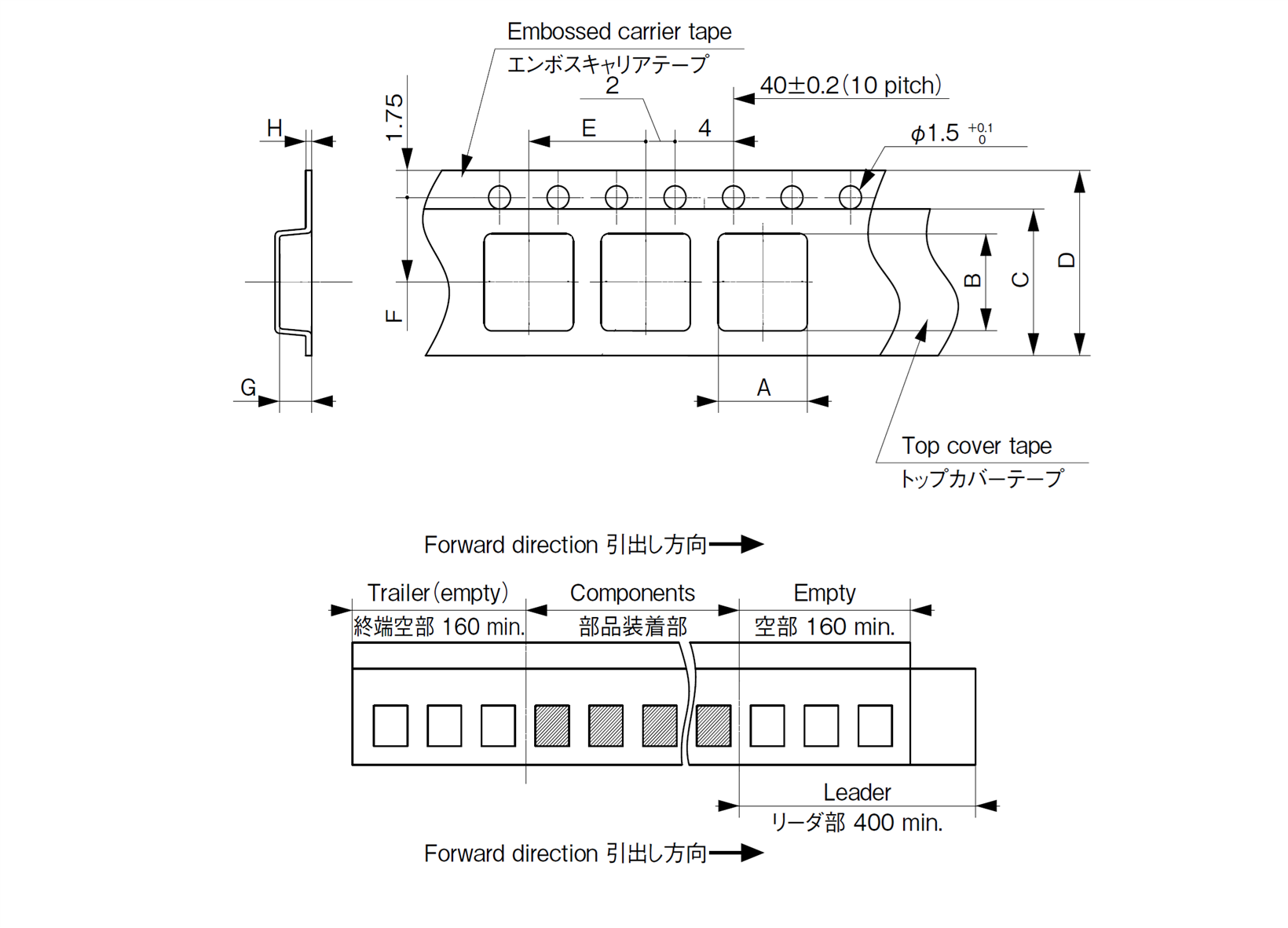

[pcs./reel]Tape Dimensions A
[mm]Tape Dimensions B
[mm]Tape Dimensions C
a
[mm]Tape Dimensions C
b
[mm]Tape Dimensions D
a
[mm]Tape Dimensions D
b
[mm]Tape Dimensions E
a
[mm]Tape Dimensions E
b
[mm]Tape Dimensions F
a
[mm]Tape Dimensions F
b
[mm]Tape Dimensions G
a
[mm]Tape Dimensions G
b
[mm]Tape Dimensions H
a
[mm]Tape Dimensions H
b

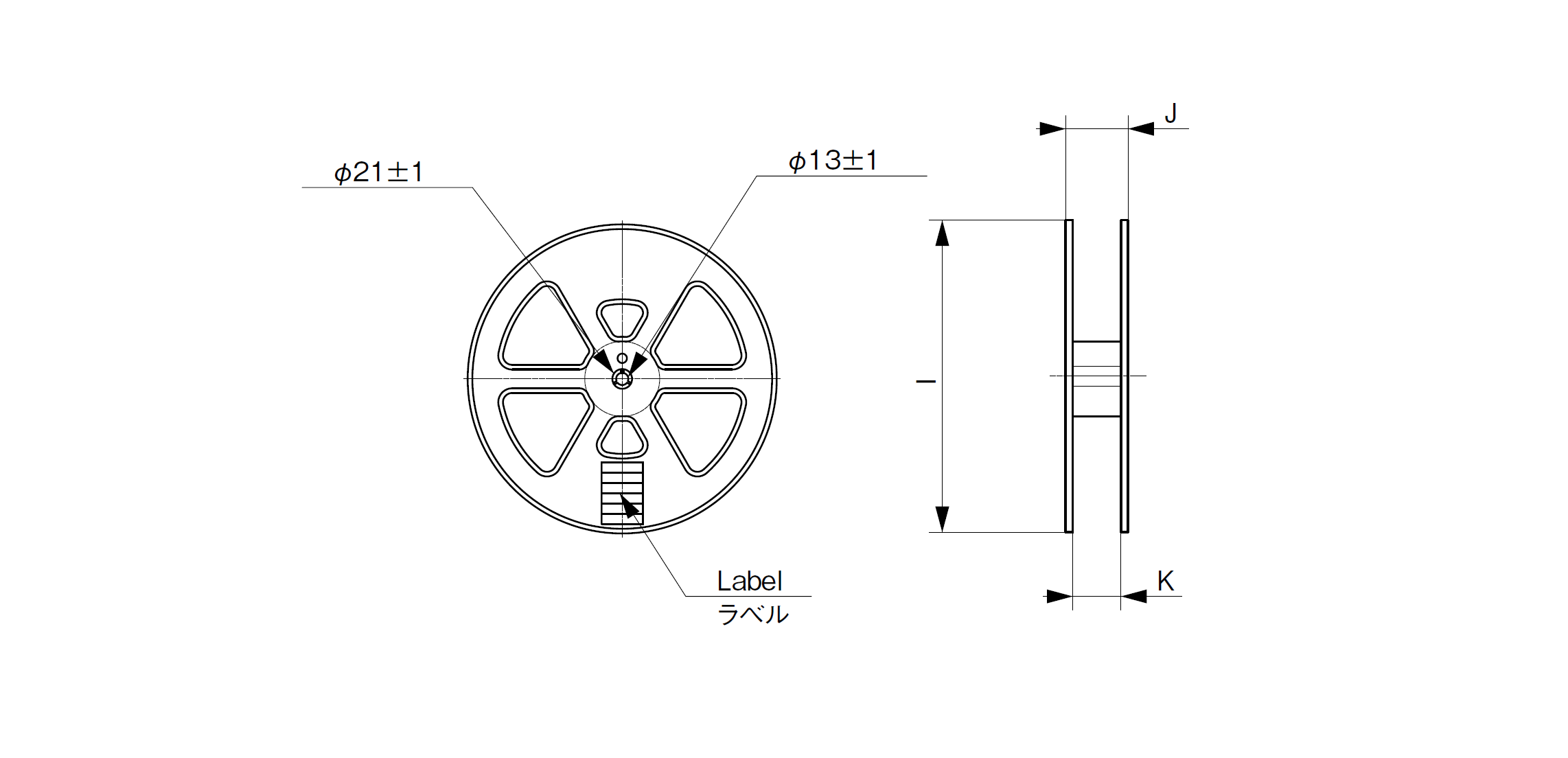

[mm]Reel Dimensions I
a
[mm]Reel Dimensions I
b
[mm]Reel Dimensions J
b
[mm]Reel Dimensions K
a
[mm]Reel Dimensions K
b
[mm]2000 5.3 5.3 9.5 0.2 12 0.3 8 0.1 5.5 0.1 2.2 0.2 0.3 0.10 Φ330 Φ2 1 13.5 1
