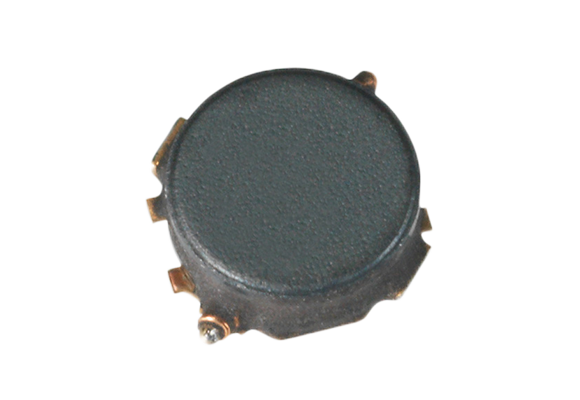

デジタル機器や携帯電話等に使用される、小型、 低背、大電流のチョークコイル。 高さ1.0mm ～シリーズ化しました。
特長
1. 巻線部を磁性樹脂封止した閉磁路構造により低DCRを実現。
2. 幅広端子を使用した耐衝撃性構造。
3. はんだレス（レーザー接合）。
-
-
小型携帯機器（携帯電話、携帯ゲーム機、DSC、DVC、etc.）のDC-DCコンバータ電源回路用。
-
mm -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

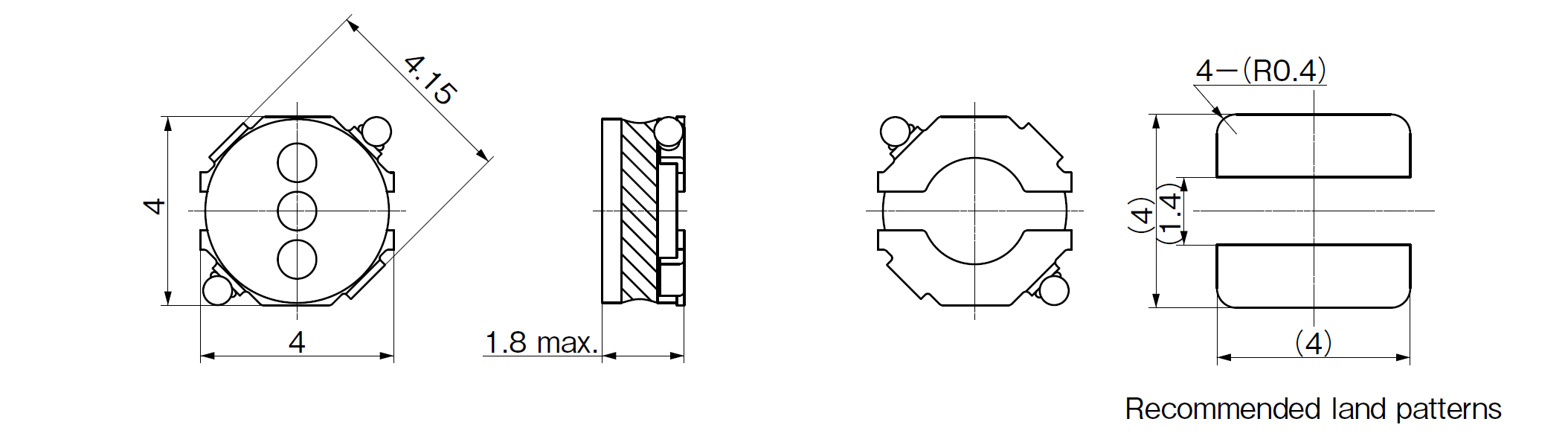

寸法(W)
[mm]寸法(D)
[mm]寸法(H) Max
[mm]捺印
インダクタンス
[μH]インダクタンス公差
下限
[%]インダクタンス公差
上限
[%]インダクタンスTest Freq.
[KHz]直流抵抗
[mΩ]定格電流
L=-30%
[A]定格電流
⊿T=40K
[A]4.0 4.0 1.8 1R2 1.20 -30 30 1 40.00 2.70 2.65 4.0 4.0 1.8 1R5 1.50 -30 30 1 45.00 2.20 2.60 4.0 4.0 1.8 1R8 1.80 -30 30 1 50.00 2.00 2.35 4.0 4.0 1.8 2R7 2.70 -30 30 1 55.00 1.70 2.30 4.0 4.0 1.8 3R3 3.30 -30 30 1 65.00 1.60 2.20 4.0 4.0 1.8 3R9 3.90 -30 30 1 70.00 1.50 2.00 4.0 4.0 1.8 4R7 4.70 -30 30 1 80.00 1.40 1.95 4.0 4.0 1.8 5R6 5.60 -30 30 1 85.00 1.25 1.80 4.0 4.0 1.8 6R8 6.80 -30 30 1 125.00 1.20 1.70 4.0 4.0 1.8 8R2 8.20 -30 30 1 135.00 1.10 1.55 4.0 4.0 1.8 100 10.00 -20 20 1 155.00 0.95 1.40 4.0 4.0 1.8 120 12.00 -20 20 1 185.00 0.90 1.25 4.0 4.0 1.8 150 15.00 -20 20 1 250.00 0.80 1.10 4.0 4.0 1.8 180 18.00 -20 20 1 300.00 0.70 1.00 4.0 4.0 1.8 220 22.00 -20 20 1 360.00 0.65 0.90 4.0 4.0 1.8 270 27.00 -20 20 1 395.00 0.60 0.85 4.0 4.0 1.8 330 33.00 -20 20 1 485.00 0.50 0.83 4.0 4.0 1.8 390 39.00 -20 20 1 540.00 0.45 0.80 4.0 4.0 1.8 470 47.00 -20 20 1 630.00 0.43 0.70 4.0 4.0 1.8 560 56.00 -20 20 1 780.00 0.40 0.60 4.0 4.0 1.8 680 68.00 -20 20 1 920.00 0.37 0.55 -
スクロールできます
Q'ty
[pcs./reel]Tape Dimensions A
[mm]Tape Dimensions B
[mm]Tape Dimensions C
a
[mm]Tape Dimensions C
b
[mm]Tape Dimensions D
a
[mm]Tape Dimensions D
b
[mm]Tape Dimensions E
a
[mm]Tape Dimensions E
b
[mm]Tape Dimensions F
a
[mm]Tape Dimensions F
b
[mm]Tape Dimensions G
a
[mm]Tape Dimensions G
b
[mm]Tape Dimensions H
a
[mm]Tape Dimensions H
b
[mm]Reel Dimensions I
a
[mm]Reel Dimensions I
b
[mm]Reel Dimensions J
b
[mm]Reel Dimensions K
a
[mm]Reel Dimensions K
b
[mm]3000 4.2 4.2 9.5 0.2 12 0.3 8 0.1 5.5 0.1 2.1 2.1 0.3 0.05 Φ330 Φ2 1 13.5 1
