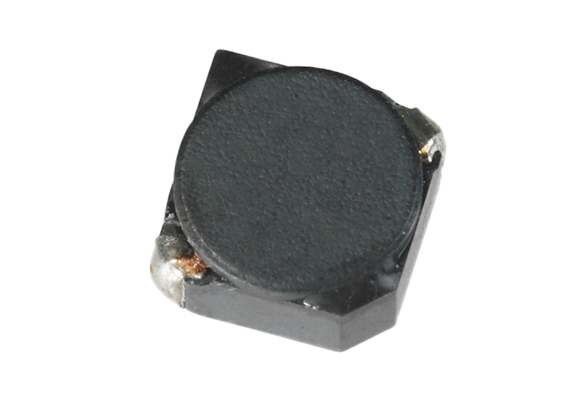

電子機器の電源（DC-DCコンバー タ・スイッチング電源）、用の高効率（低 DCR）チョークコイルです。
特長
1. 直流抵抗を従来型の1/2以下にしました。
2. 低背高で、ハイパワー対応が可能です。
3. 電磁干渉を小さくする“閉磁路構成”にしています。
-
-
電子機器電源用全般（携帯型電子機器、大型電子機器、車載電子機器等）
-
mm -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

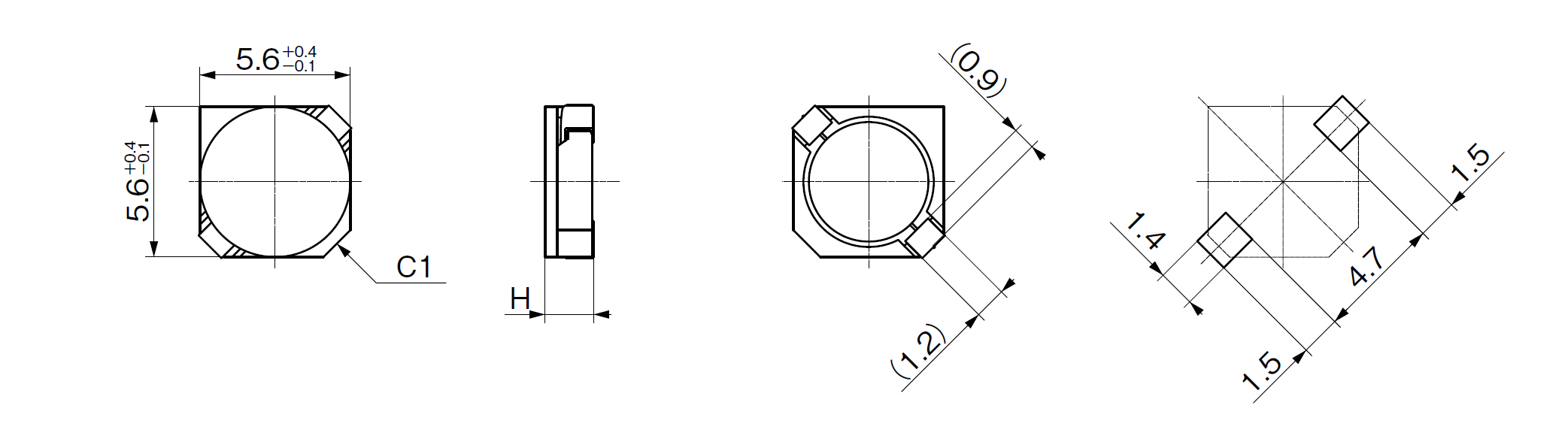

寸法(W)
[mm]寸法(D)
[mm]寸法(H) Max
[mm]捺印
インダクタンス
[μH]インダクタンス公差
下限
[%]インダクタンス公差
上限
[%]インダクタンスTest Freq.
[KHz]直流抵抗
[mΩ]定格電流
L=-30%
[A]定格電流
⊿T=40K
[A]5.6 5.6 3.0 1R2 1.20 -30 30 1 17.00 5.00 4.00 5.6 5.6 3.0 1R8 1.80 -30 30 1 21.00 4.50 3.70 5.6 5.6 3.0 2R2 2.20 -30 30 1 25.00 4.00 3.50 5.6 5.6 3.0 3R3 3.30 -30 30 1 29.00 3.60 3.20 5.6 5.6 3.0 4R7 4.70 -30 30 1 33.00 3.20 2.80 5.6 5.6 3.0 5R6 5.60 -30 30 1 46.00 2.90 2.50 5.6 5.6 3.0 6R8 6.80 -30 30 1 52.00 2.50 2.40 5.6 5.6 3.0 100 10.00 -30 30 1 62.00 2.10 2.00 5.6 5.6 3.0 120 12.00 -30 30 1 77.00 2.00 1.90 5.6 5.6 3.0 150 15.00 -30 30 1 84.00 1.80 1.80 5.6 5.6 3.0 220 22.00 -20 20 1 183.00 1.40 1.30 5.6 5.6 3.0 330 33.00 -20 20 1 224.00 1.20 1.10 5.6 5.6 3.0 470 47.00 -20 20 1 270.00 1.00 1.00 5.6 5.6 3.0 680 68.00 -20 20 1 470.00 0.80 0.70 5.6 5.6 3.0 101 100.00 -20 20 1 590.00 0.65 0.55 -
スクロールできます
Q'ty
[pcs./reel]Tape Dimensions A
[mm]Tape Dimensions B
[mm]Tape Dimensions C
a
[mm]Tape Dimensions C
b
[mm]Tape Dimensions D
a
[mm]Tape Dimensions D
b
[mm]Tape Dimensions E
a
[mm]Tape Dimensions E
b
[mm]Tape Dimensions F
a
[mm]Tape Dimensions F
b
[mm]Tape Dimensions G
a
[mm]Tape Dimensions G
b
[mm]Tape Dimensions H
a
[mm]Tape Dimensions H
b
[mm]Reel Dimensions I
a
[mm]Reel Dimensions I
b
[mm]Reel Dimensions J
b
[mm]Reel Dimensions K
a
[mm]Reel Dimensions K
b
[mm]2000 6.1 6.1 9.5 0.2 12 0.3 8 0.1 5.5 0.1 3.2 0.2 0.4 0.10 Φ330 Φ2 1 13.5 1
