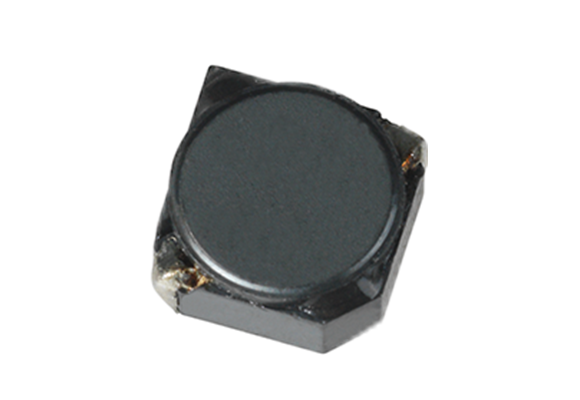

電子機器の電源（DC-DCコンバー タ・スイッチング電源）、用の高効率（低 DCR）チョークコイルです。
特長
1. 直流抵抗を従来型の1/2以下にしました。
2. 低背高で、ハイパワー対応が可能です。
3. 電磁干渉を小さくする“閉磁路構成”にしています。
-
-
電子機器電源用全般（携帯型電子機器、大型電子機器、車載電子機器等）
-
mm -
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

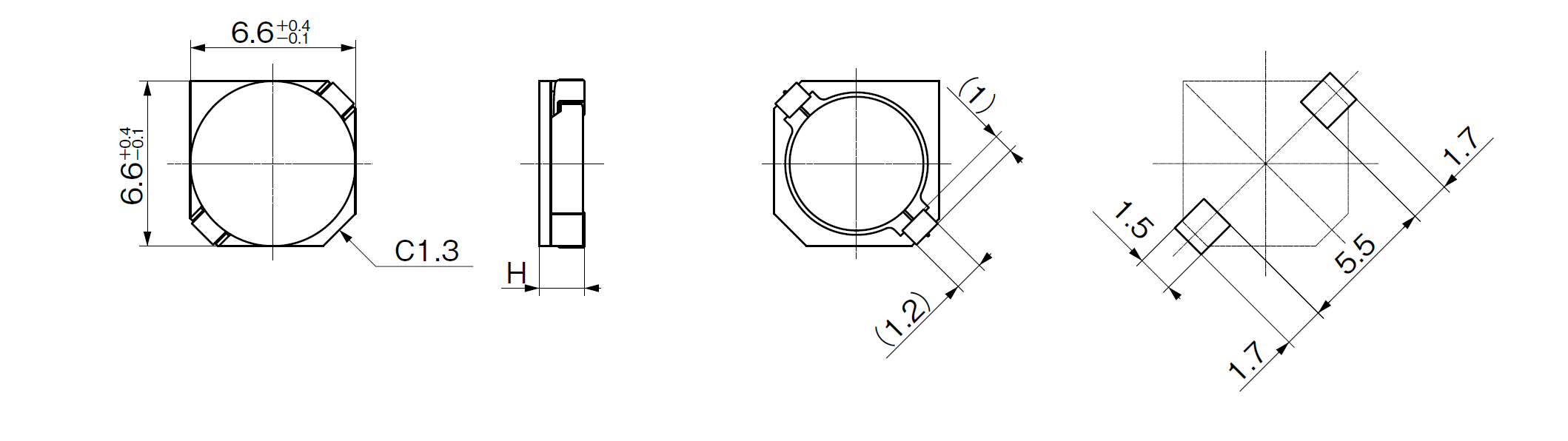

寸法(W)
[mm]寸法(D)
[mm]寸法(H) Max
[mm]捺印
インダクタンス
[μH]インダクタンス公差
下限
[%]インダクタンス公差
上限
[%]インダクタンスTest Freq.
[KHz]直流抵抗
[mΩ]定格電流
L=-30%
[A]定格電流
⊿T=40K
[A]6.6 6.6 3.2 1R0 1.00 -30 30 1 8.00 6.30 6.30 6.6 6.6 3.2 1R8 1.80 -30 30 1 10.00 5.30 5.20 6.6 6.6 3.2 2R5 2.50 -30 30 1 13.00 4.80 4.80 6.6 6.6 3.2 3R3 3.30 -30 30 1 16.00 4.00 4.50 6.6 6.6 3.2 4R5 4.50 -30 30 1 20.00 3.50 3.75 6.6 6.6 3.2 5R6 5.60 -30 30 1 24.00 3.10 3.60 6.6 6.6 3.2 6R8 6.80 -30 30 1 27.00 2.80 3.30 6.6 6.6 3.2 8R5 8.50 -30 30 1 37.00 2.50 3.00 6.6 6.6 3.2 100 10.00 -30 30 1 41.00 2.30 2.70 6.6 6.6 3.2 120 12.00 -30 30 1 45.00 2.10 2.60 6.6 6.6 3.2 160 16.00 -30 30 1 70.00 1.90 2.35 6.6 6.6 3.2 180 18.00 -20 20 1 75.00 1.75 2.25 6.6 6.6 3.2 220 22.00 -20 20 1 89.00 1.60 2.10 6.6 6.6 3.2 270 27.00 -20 20 1 92.00 1.50 2.00 6.6 6.6 3.2 330 33.00 -20 20 1 123.00 1.25 1.60 6.6 6.6 3.2 390 39.00 -20 20 1 157.00 1.20 1.40 6.6 6.6 3.2 470 47.00 -20 20 1 173.00 1.10 1.30 6.6 6.6 3.2 560 56.00 -20 20 1 213.00 1.00 1.25 6.6 6.6 3.2 680 68.00 -20 20 1 235.00 0.90 1.15 6.6 6.6 3.2 820 82.00 -20 20 1 350.00 0.80 0.95 6.6 6.6 3.2 101 100.00 -20 20 1 387.00 0.70 0.90 6.6 6.6 3.2 471 470.00 -20 20 1 2200.00 0.32 0.33 6.6 6.6 3.2 821 820.00 -20 20 1 2900.00 0.24 0.30 6.6 6.6 3.2 102 1000.00 -20 20 1 3800.00 0.21 0.24 -
スクロールできます
Q'ty
[pcs./reel]Tape Dimensions A
[mm]Tape Dimensions B
[mm]Tape Dimensions C
a
[mm]Tape Dimensions C
b
[mm]Tape Dimensions D
a
[mm]Tape Dimensions D
b
[mm]Tape Dimensions E
a
[mm]Tape Dimensions E
b
[mm]Tape Dimensions F
a
[mm]Tape Dimensions F
b
[mm]Tape Dimensions G
a
[mm]Tape Dimensions G
b
[mm]Tape Dimensions H
a
[mm]Tape Dimensions H
b
[mm]Reel Dimensions I
a
[mm]Reel Dimensions I
b
[mm]Reel Dimensions J
b
[mm]Reel Dimensions K
a
[mm]Reel Dimensions K
b
[mm]1000 7.2 7.2 13.5 0.2 16 0.3 12 0.1 7.5 0.1 3.4 0.2 0.3 0.10 Φ330 Φ2 1 17.5 1
