2.50mmピッチ ボードインコネクタ PD054シリーズ

基板対ケーブル用コネクタ | 2.50mmピッチ ボードインコネクタ PD054シリーズの製品画像

PD054シリーズは、2.50mmピッチのボードイン(基板直付)用コネクタです。要求される樹脂材料や極数に応じて選べる2つのバリエーションを展開しています。端子位置の確認が容易な半透明PA66樹脂を採用した「PD054(2極から15極)」に加え、PBT樹脂を採用した「PD055(2極から9極)」をラインアップしています。

【特長】
■全高5.5mmのロータイプ(低背)設計
■用途や要件に合わせて2種類のハウジング樹脂材料・極数レンジを用意
・PD054(2極から15極): 半透明PA66(UL94 V-2)を採用し、端子挿入位置の視認性を確保
・PD055(2極から9極): PBT(UL94HB GF)を採用

型式の「()」は極数を表します。

2.50mmピッチ ボードインコネクタ PD054シリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

図面

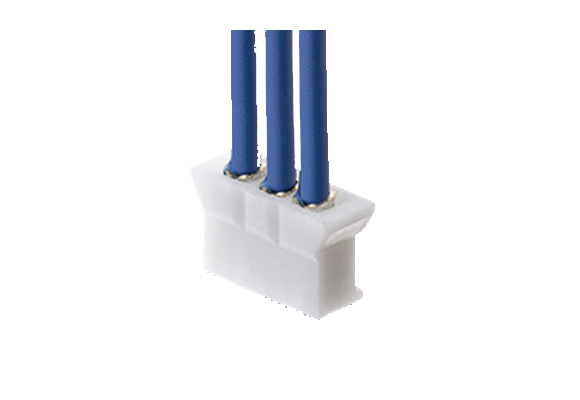

PD-054-()M 2.50mmピッチ ボードインコネクタ PD054シリーズ | PD-054-()Mの製品画像 2,3,4,5,6,7,8,9,10,11,12,13,14,15 2.5 3 AC500V(r.m.s)1分間 -40 100 DL0131_MCIPD054_BI_CL.pdf

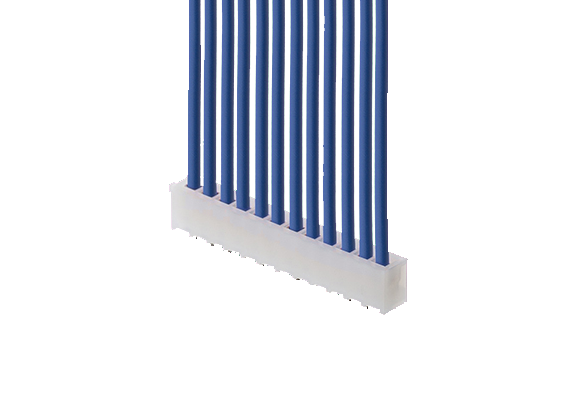

PD-055-()M-BK 2.50mmピッチ ボードインコネクタ PD054シリーズ | PD-055-()M-BKの製品画像 2,3,4,5,6,7,8,9 2.5 3 AC500V(r.m.s)1分間 -40 100 DL0131_MCIPD054_BI_CL.pdf

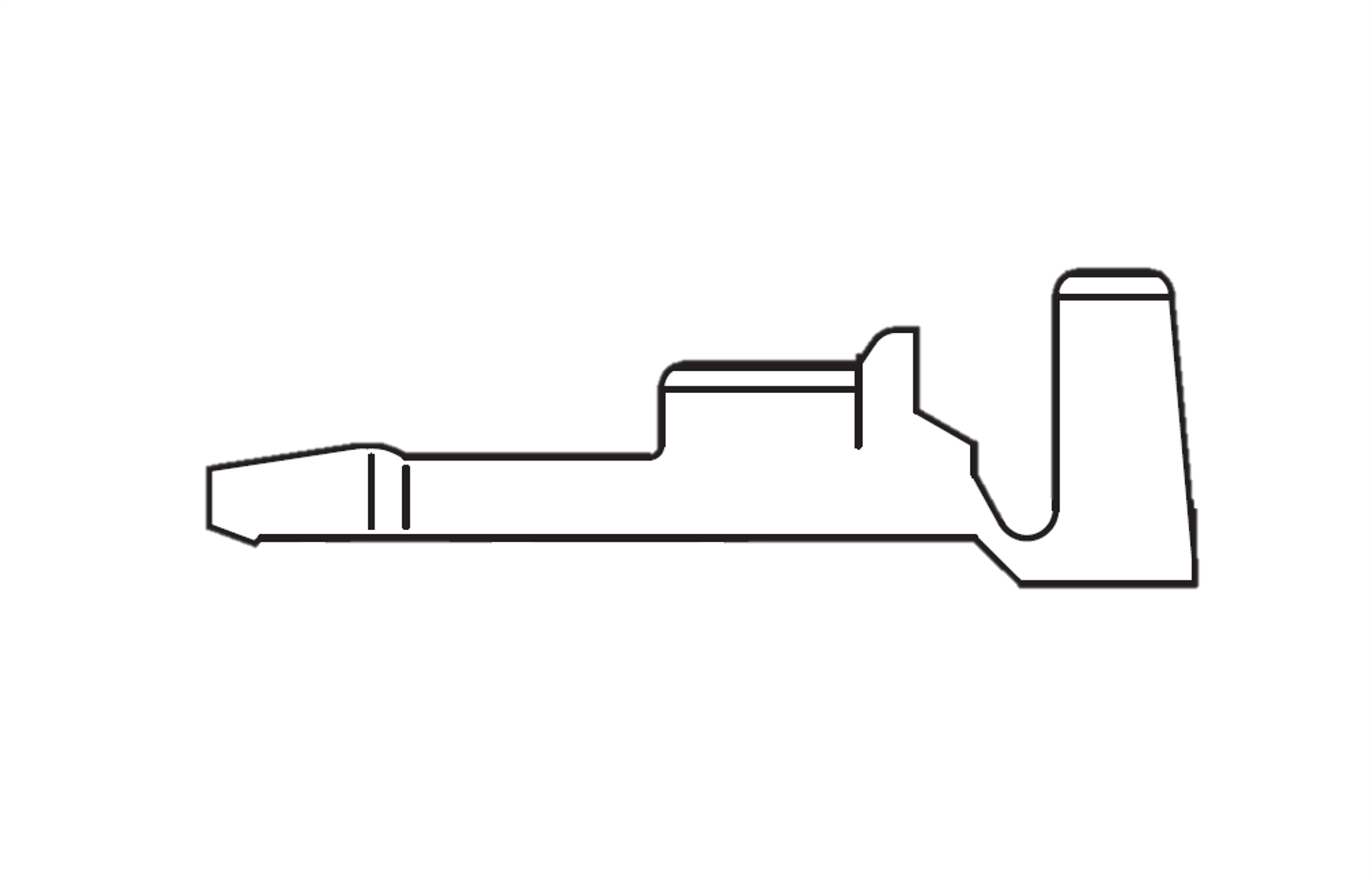

510353-2MA 2.50mmピッチ ボードインコネクタ PD054シリーズ | 510353-2MAの製品画像 -40 100 Φ1.70 AWG#28~22 DL0131_MCIPD054_BI_CL.pdf
