基板対ケーブル用コネクタ | 2.50mmピッチ ボードインコネクタ PD054シリーズ | PD-054-()Mの製品画像

PD054シリーズは、2.50mmピッチのボードイン(基板直付)用コネクタです。要求される樹脂材料や極数に応じて選べる2つのバリエーションを展開しています。端子位置の確認が容易な半透明PA66樹脂を採用した「PD054(2極から15極)」に加え、PBT樹脂を採用した「PD055(2極から9極)」をラインアップしています。

【特長】

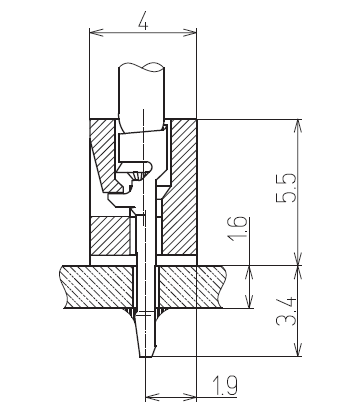

■全高5.5mmのロータイプ(低背)設計
■用途や要件に合わせて2種類のハウジング樹脂材料・極数レンジを用意
・PD054(2極から15極): 半透明PA66(UL94 V-2)を採用し、端子挿入位置の視認性を確保
・PD055(2極から9極): PBT(UL94HB GF)を採用

型式の「()」は極数を表します。

  • 型式 PD-054-()M
    芯数 2,3,4,5,6,7,8,9,10,11,12,13,14,15
    ピッチ
    [mm]
    2.5
    定格電流
    [A/ピン]
    3
    耐電圧 AC500V(r.m.s)1分間
    使用温度範囲
    下限
    [℃]
    -40
    使用温度範囲
    上限
    [℃]
    100

  • 掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
    商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
    採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
    特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
