車載用2.00mmピッチ 2列SMTコネクタ KA12シリーズ

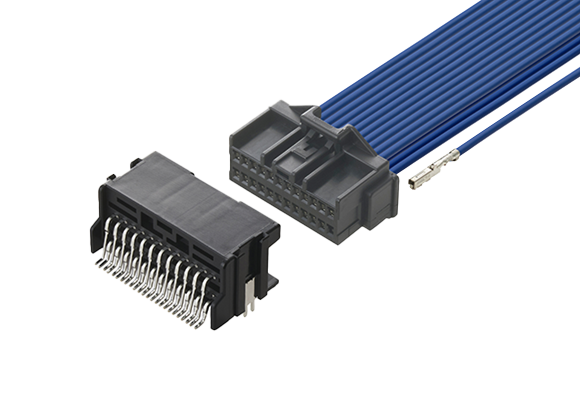

基板対ケーブル用コネクタ | 車載用2.00mmピッチ 2列SMTコネクタ KA12シリーズの製品画像

KA12シリーズは、2.00mmピッチの車載用2列SMT基板コネクタです。極数(芯数)は24極をラインアップしています。

【特長】
■車載用極薄肉電線 AESSX 0.5sq(被覆外径最大φ1.7mm)に対応
■基板固定金具にDIP(スルーホール)タイプを採用し、はんだ剥離強度を向上
■慣性ロック構造を備え、嵌合時の半嵌合を防止
■ロックガード構造により、誤操作の防止とロック部の保護を実現
■サイドリテーナによる二重係止構造を採用し、端子の半挿入防止と保持力の強化、作業性および機械的性能を向上
■低挿抜かつ高い接触信頼性を備えた端子構造を採用

車載用2.00mmピッチ 2列SMTコネクタ KA12シリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

実装/結線方法

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

カタログ

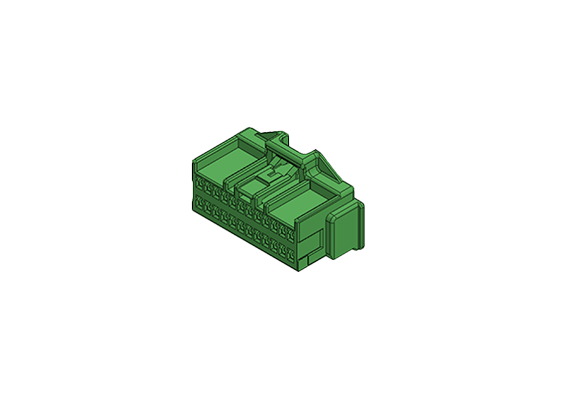

KA12A6-24B0-01 車載用2.00mmピッチ 2列SMTコネクタ KA12シリーズ | KA12A6-24B0-01の製品画像 24 2 -40 125 DL0018_MCIKA12_BI_CL.pdf

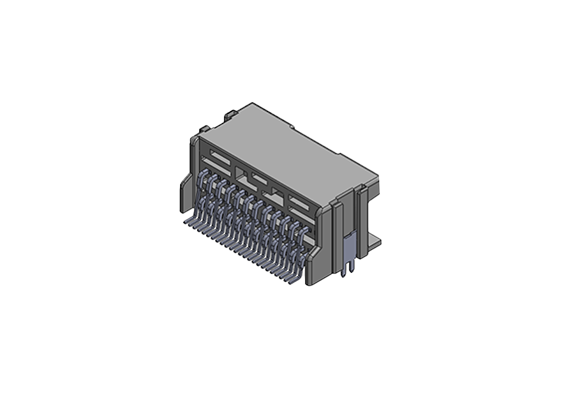

KA12T3-24BA-01 車載用2.00mmピッチ 2列SMTコネクタ KA12シリーズ | KA12T3-24BA-01の製品画像 24 2 3 AC1,000V(r.m.s)1分間 -40 125 DL0018_MCIKA12_BI_CL.pdf

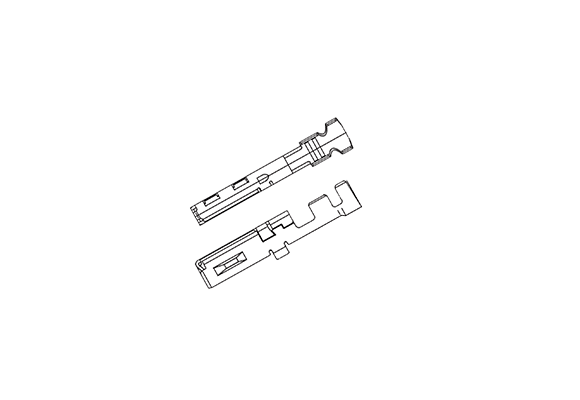

KA12 コンタクト 車載用2.00mmピッチ 2列SMTコネクタ KA12シリーズ | KA12 コンタクトの製品画像 圧着 -40 125 Φ1.70 AWG#22~20 DL0018_MCIKA12_BI_CL.pdf
