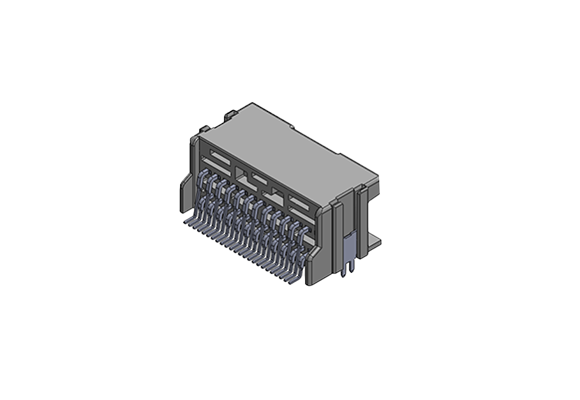

基板対ケーブル用コネクタ | 車載用2.00mmピッチ 2列SMTコネクタ KA12シリーズ | KA12T3-24BA-01の製品画像

KA12シリーズは、2.00mmピッチの車載用2列SMT基板コネクタです。極数(芯数)は24極をラインアップしています。

【特長】
■車載用極薄肉電線 AESSX 0.5sq(被覆外径最大φ1.7mm)に対応
■基板固定金具にDIP(スルーホール)タイプを採用し、はんだ剥離強度を向上
■慣性ロック構造を備え、嵌合時の半嵌合を防止
■ロックガード構造により、誤操作の防止とロック部の保護を実現
■サイドリテーナによる二重係止構造を採用し、端子の半挿入防止と保持力の強化、作業性および機械的性能を向上
■低挿抜かつ高い接触信頼性を備えた端子構造を採用

  • 型式 KA12T3-24BA-01
    芯数 24
    ピッチ
    [mm]
    2
    定格電流
    [A/ピン]
    3
    耐電圧 AC1,000V(r.m.s)1分間
    使用温度範囲
    下限
    [℃]
    -40
    使用温度範囲
    上限
    [℃]
    125

  • 掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
    商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
    採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
    特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
