5.00+7.50mmピッチ ボードインコネクタ PD06Eシリーズ

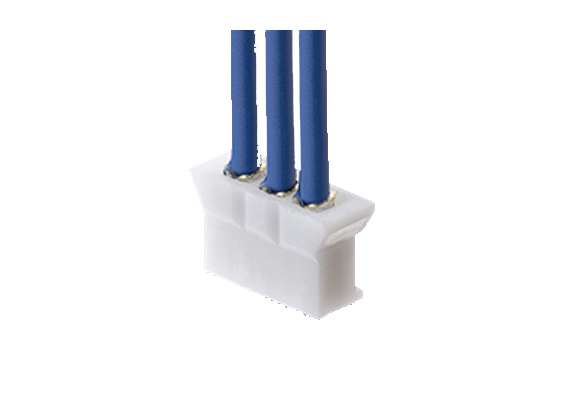

基板対ケーブル用コネクタ | 5.00+7.50mmピッチ ボードインコネクタ PD06Eシリーズの製品画像

PD06Eシリーズは、5.00+7.50mmピッチの電源用ボードイン(基板直付)コネクタです。極数(芯数)は3極と4極から選択可能です。

【特長】
■絶縁距離を大きく確保し、特に電源ラインへの接続に最適
■5.00mm+7.50mmのピッチ構成により、大電流対応と高絶縁性を両立
■極性を持たせたハウジング形状を採用
■端子挿入位置の確認が容易な半透明ハウジング

型式の「()」は極数を表します。

5.00+7.50mmピッチ ボードインコネクタ PD06Eシリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

図面

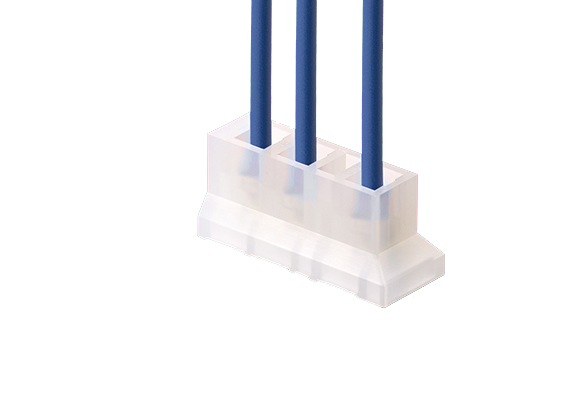

PD06E()M 5.00+7.50mmピッチ ボードインコネクタ PD06Eシリーズ | PD06E()Mの製品画像 3,4 5.00+7.50 7 AC1,500V(r.m.s)1分間 -40 100 DL0132_MCIPD06E_BI_CL.pdf

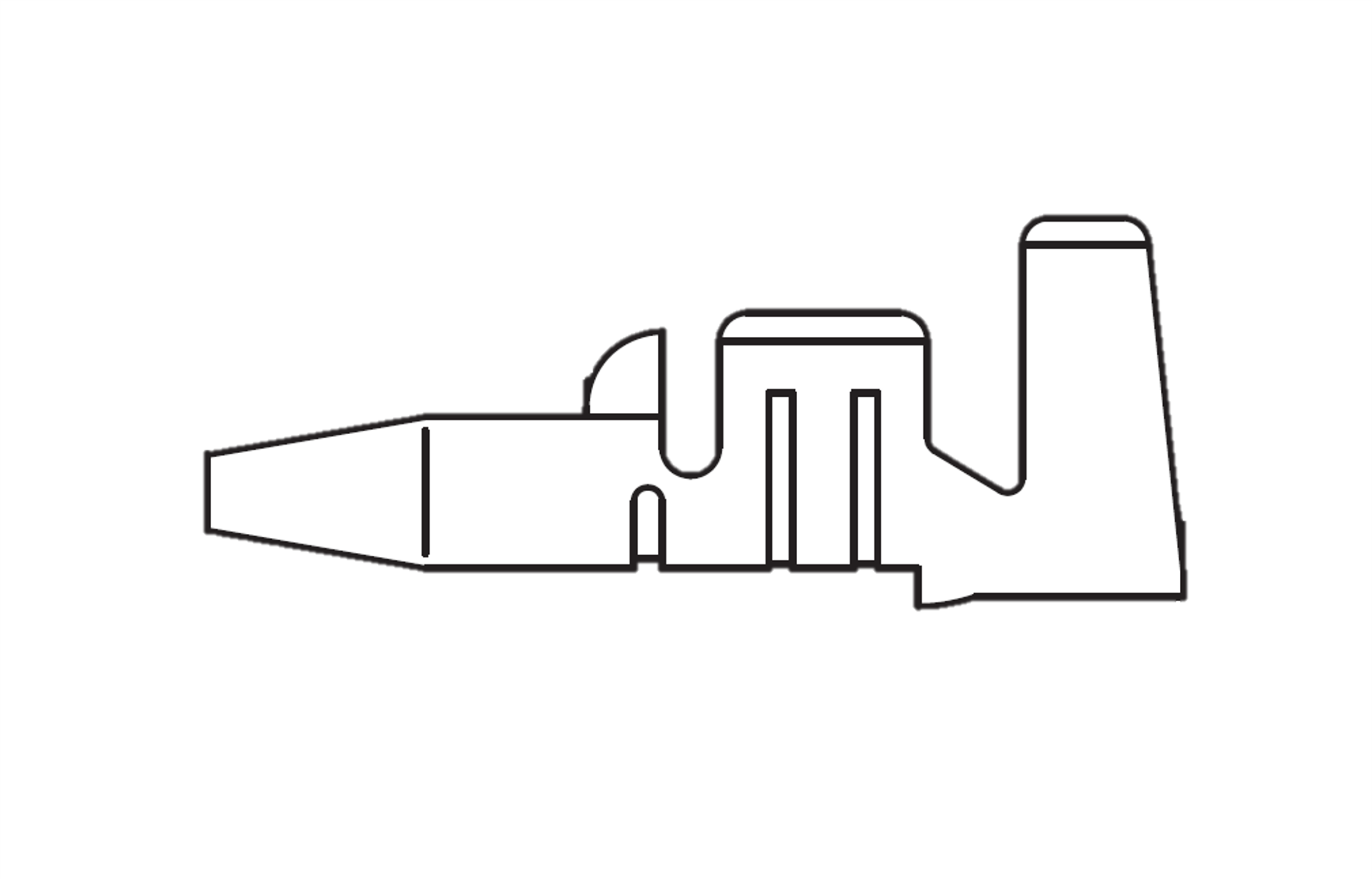

521610-2M 5.00+7.50mmピッチ ボードインコネクタ PD06Eシリーズ | 521610-2Mの製品画像 -40 100 Φ3.20 AWG#20~18 DL0132_MCIPD06E_BI_CL.pdf
