1.27mmピッチコネクタ PCRシリーズ

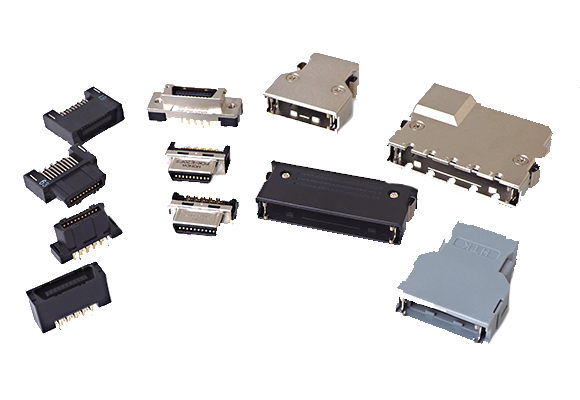

PCRシリーズは、高密度実装と信頼性を兼ね備えた1.27mmピッチのインターフェース用コネクタです。基板用・ケーブル用・中継用をラインアップし、20〜96芯までの幅広い芯数に対応。ロック機構は、用途に合わせて選べるばねロックとねじロックの2種類をご用意しています。

【特長】
■金属シェルおよびダイカストケースの採用により、高い堅牢性とシールド性能（EMI対策）を実現
■接点部にベローズコンタクトを採用し、斜め挿抜に対する優れた高こじり耐性を確保
■ダイカスト製やプラスチック製のカバーケースを揃え、配線に合わせて縦型・横型のケーブル引き出しを選択可能
■効率的な作業が可能な圧接と、確実に接続できる半田付けの結線方式に対応
■誤挿入を防止し、安全な接続をサポートする各種アクセサリーをラインアップ

型式の「()」は極数を、「＊」は製品仕様を表します。

型式一覧
産業分野（用途）から探す

1.27mmピッチコネクタ PCRシリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	芯数	ピッチ [mm]	実装/結線方法	定格電流 [A/ピン]	耐電圧	使用温度範囲下限 [℃]	使用温度範囲上限 [℃]	図面

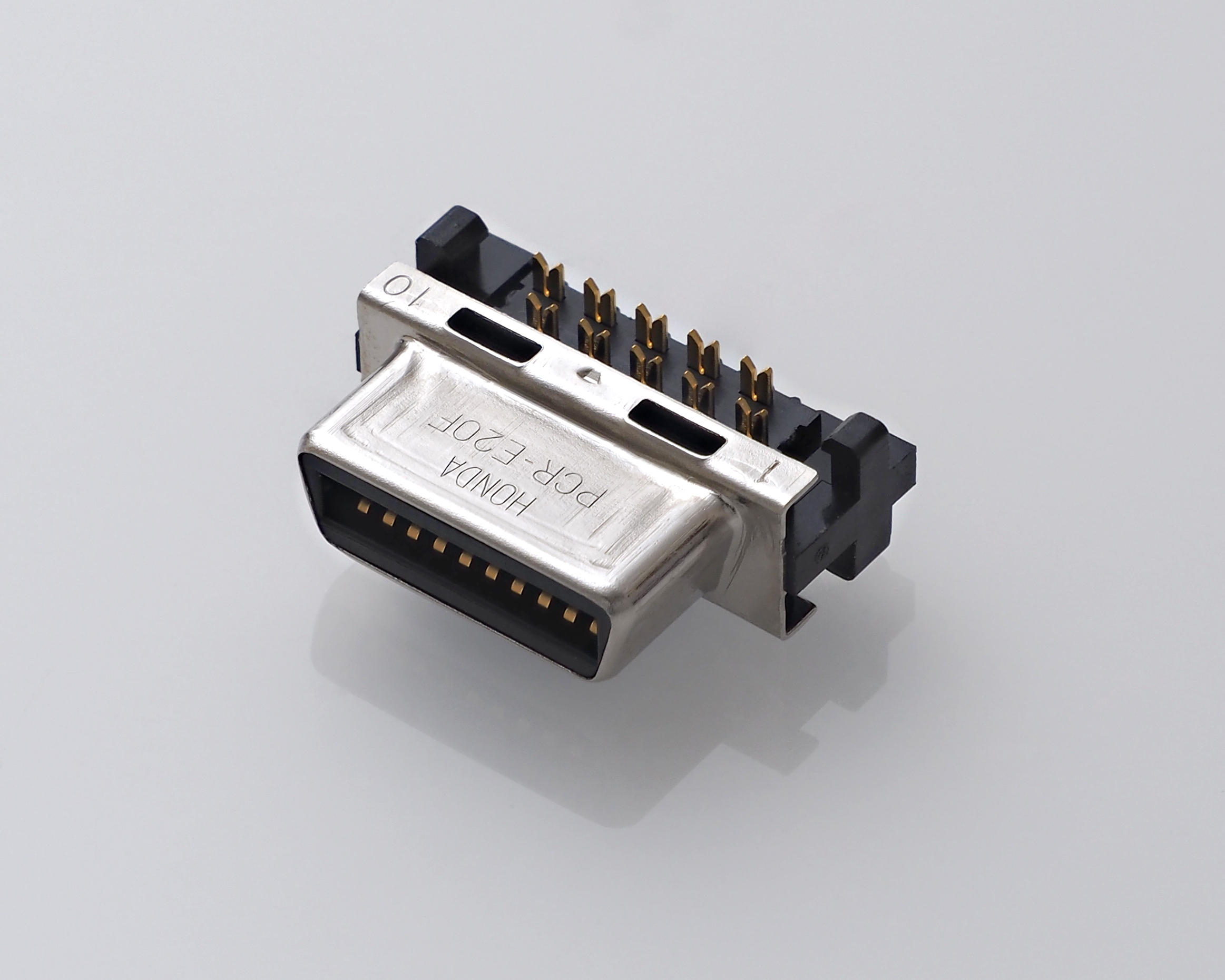

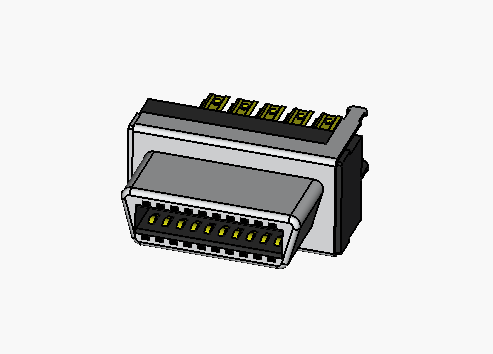

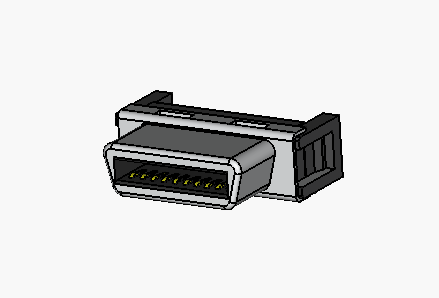

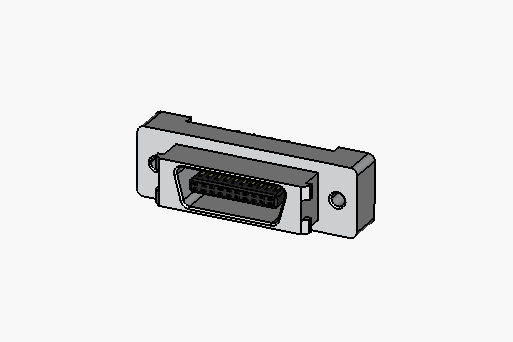

PCR-E()F*+	20,28,36,50,68,96 *=C:20,96芯の取り扱い無し	1.27	圧接	1	AC500V(r.m.s)1分間	-40	105	DL0166_HTKPCR_JP.pdf
PCR-E()FS+	20,28,36,50,68,96	1.27	はんだ	1	AC500V(r.m.s)1分間	-40	105	DL0167_HTKPCR_JP.pdf
PCR-S()FS+	20,28,36,50	1.27	はんだ	1	AC500V(r.m.s)1分間	-40	105	DL0168_HTKPCR_EN.pdf
PCR-E96DSFA+	96	1.27	圧接	1	AC500V(r.m.s)1分間	-40	105	DL0169_HTKPCR_JP.pdf

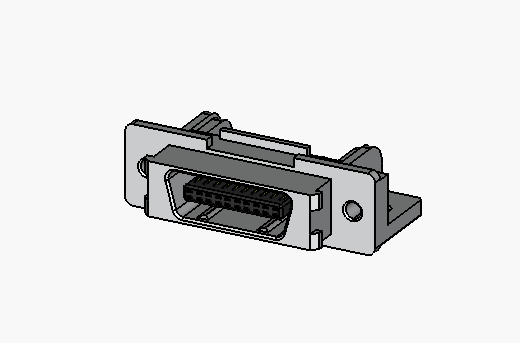

PCR-E()LMD-*+	20,28,36,50,68,96 =無:ばねロック =SL:ねじロック/68,96芯の取り扱い無し	1.27	ライトアングルDIP	1	AC500V(r.m.s)1分間	-40	105	DL0170_HTKPCR_JP.pdf
PCR-E()MD-*+	20,28,36,50,68,96 =無:ばねロック =SL:ねじロック/68,96芯の取り扱い無し	1.27	ストレートDIP	1	AC500V(r.m.s)1分間	-40	105	DL0171_HTKPCR_JP.pdf

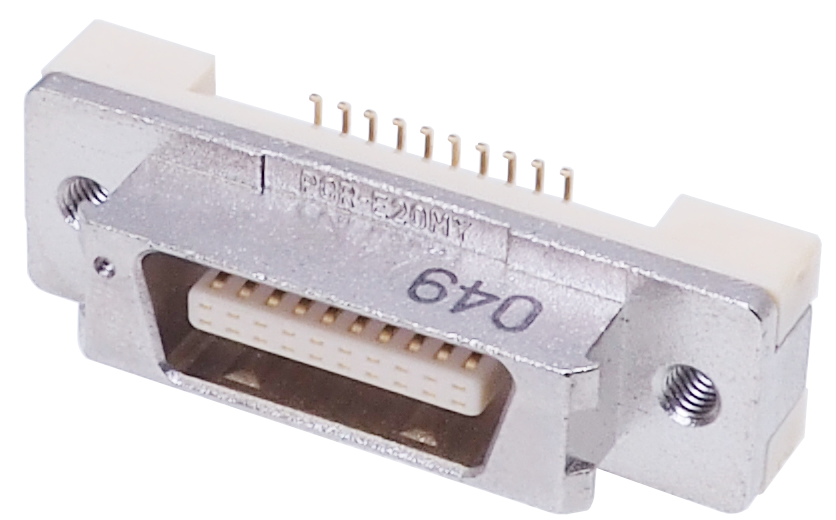

PCR-E()MY+	20,36	1.27	ストレートSMT	1	AC500V(r.m.s)1分間	-40	105	DL0172_HTKPCR_JP.pdf

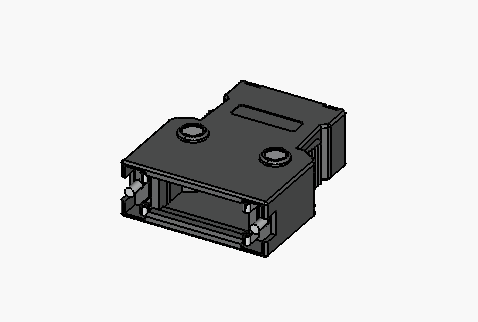

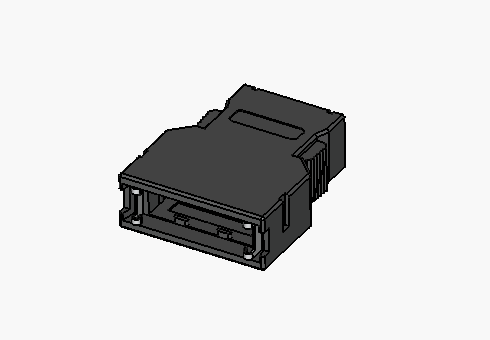

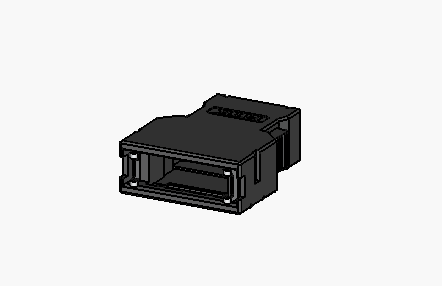

PCR-V20L*	20		ケース			-40	105	DL0173_HTKPCR_JP.pdf

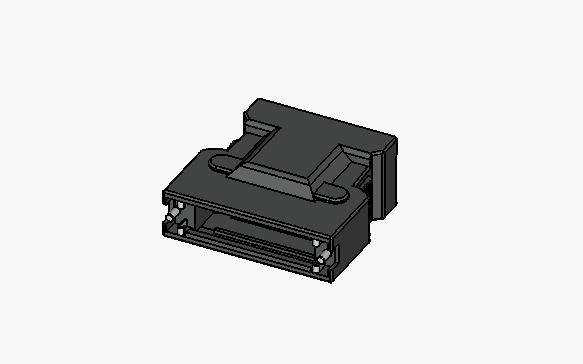

PCR-LS()LA	20,28,36,50		ケース			-40	105	DL0174_HTKPCR_JP.pdf
PCR-LS20LA1	20		ケース			-40	105	DL0175_HTKPCR_JP.pdf
PCR-E20LPF	20		ケース			-40	105	DL0176_HTKPCR_JP.pdf
PCR-S20LA	20		ケース			-40	105	DL0177_HTKPCR_JP.pdf
PCR-E20SPF1A	20		ケース			-40	105	DL0178_HTKPCR_JP.pdf
