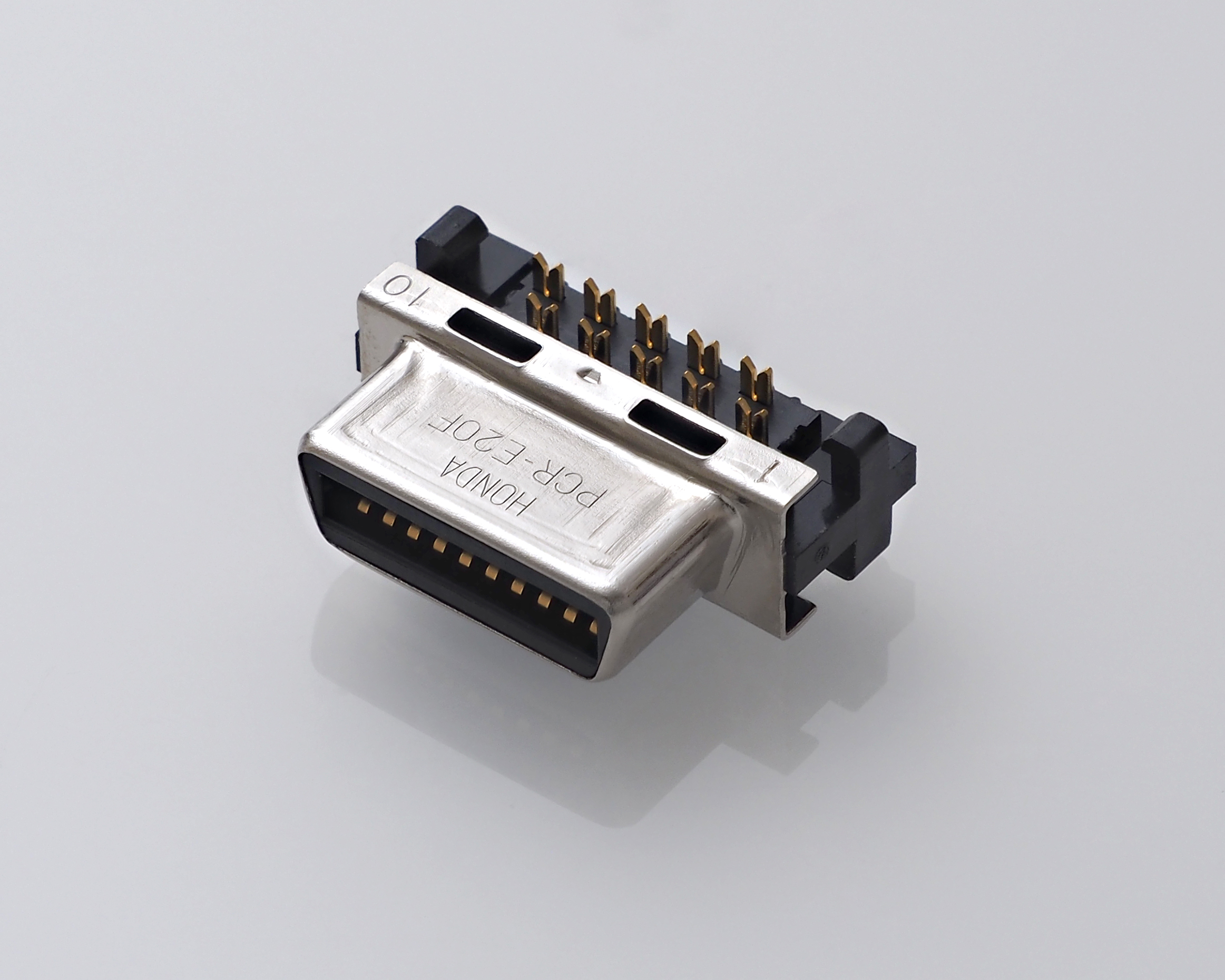

PCRシリーズは、高密度実装と信頼性を兼ね備えた1.27mmピッチのインターフェース用コネクタです。基板用・ケーブル用・中継用をラインアップし、20〜96芯までの幅広い芯数に対応。ロック機構は、用途に合わせて選べるばねロックとねじロックの2種類をご用意しています。
【特長】
■金属シェルおよびダイカストケースの採用により、高い堅牢性とシールド性能（EMI対策）を実現
■接点部にベローズコンタクトを採用し、斜め挿抜に対する優れた高こじり耐性を確保
■ダイカスト製やプラスチック製のカバーケースを揃え、配線に合わせて縦型・横型のケーブル引き出しを選択可能
■効率的な作業が可能な圧接と、確実に接続できる半田付けの結線方式に対応
■誤挿入を防止し、安全な接続をサポートする各種アクセサリーをラインアップ
型式の「()」は極数を、「＊」は製品仕様を表します。
-
-

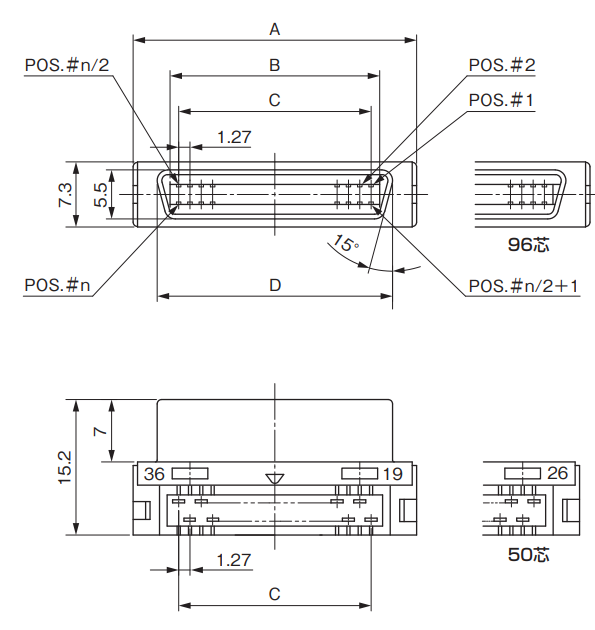

型式 PCR-E()F*+ 芯数 20,28,36,50,68,96
*=C:20,96芯の取り扱い無しピッチ
[mm]1.27 実装/結線方法 圧接 定格電流
[A/ピン]1 耐電圧 AC500V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
