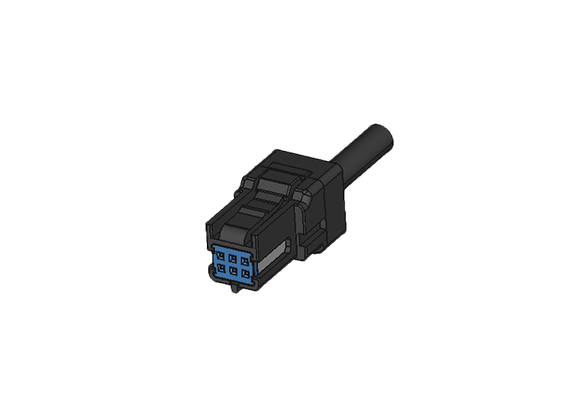

TAKシリーズは、基板対ケーブル用および中継用の小型高速伝送コネクタです。金属シェルによる全面シールド構造を採用し、USB、LVDS、CAN、Ethernetの高速伝送に対応しています。
【特長】
■モールドロック機構を採用し、ロック時のクリック感と明瞭なロック音で確実な嵌合を実現
■4芯は最大7種類のキーバリエーション（キー形状・絶縁体色）をご用意。形状と視覚で誤嵌合や誤挿入を防止
型式の「＊/#」は製品仕様を表します。
-
-

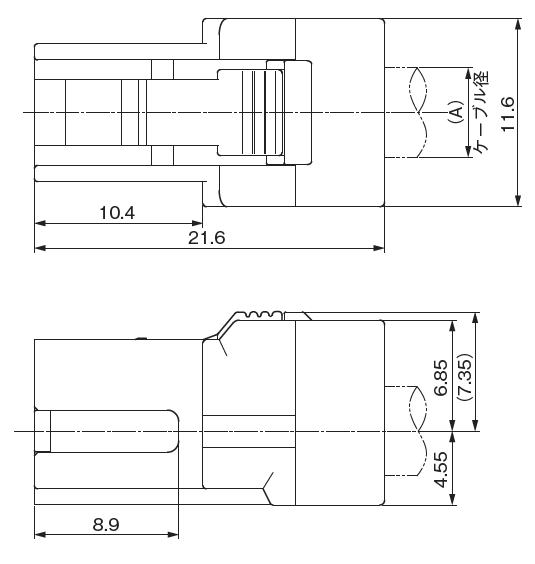

型式 TAK-A6SFCG*-**+ 芯数 6 ピッチ
[mm]2 実装/結線方法 圧着 定格電流
[A/ピン]1 耐電圧 AC500V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105 適合ケーブル径 AWG#32～22
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
