HDRシリーズは、小型・堅牢・高速伝送に対応した0.8mmピッチのインターフェース用コネクタです。14芯／26芯／50芯のバリエーションをラインアップし、実装方式（DIP・SMT）やロック方式（ばね・ねじ）を用途に合わせて選択可能です。
【特長】
■当社の1.27mmピッチ品と比較して、実装面積を約50%、開口部面積を約70%削減し、大幅な小型化を実現
■シェルの補強、D型シェル構造、ロックピンのDIP実装により高い堅牢性を確保（ロックピンなしも対応可）
■HDMI1.4、USB3.0、LVDS等の高速シリアル伝送に対応 ※1
■金属シェルの採用により、ノイズ低減と静電気放電対策を実現
■産業用カメラの通信規格（Camera Link）に準拠 ※14芯と26芯 ※2
※1 高速シリアル伝送への対応はご使用環境によるため、詳細はお問い合わせください。
※2 カメラリンク（Camera Link）は、産業用カメラ（マシンビジョンカメラ）と画像処理装置（PCやグラフィックボードなど）を接続するために策定されたデジタル画像伝送インターフェースの標準規格です。
型式の「()」は極数を、「＊」は製品仕様を表します。
-
-

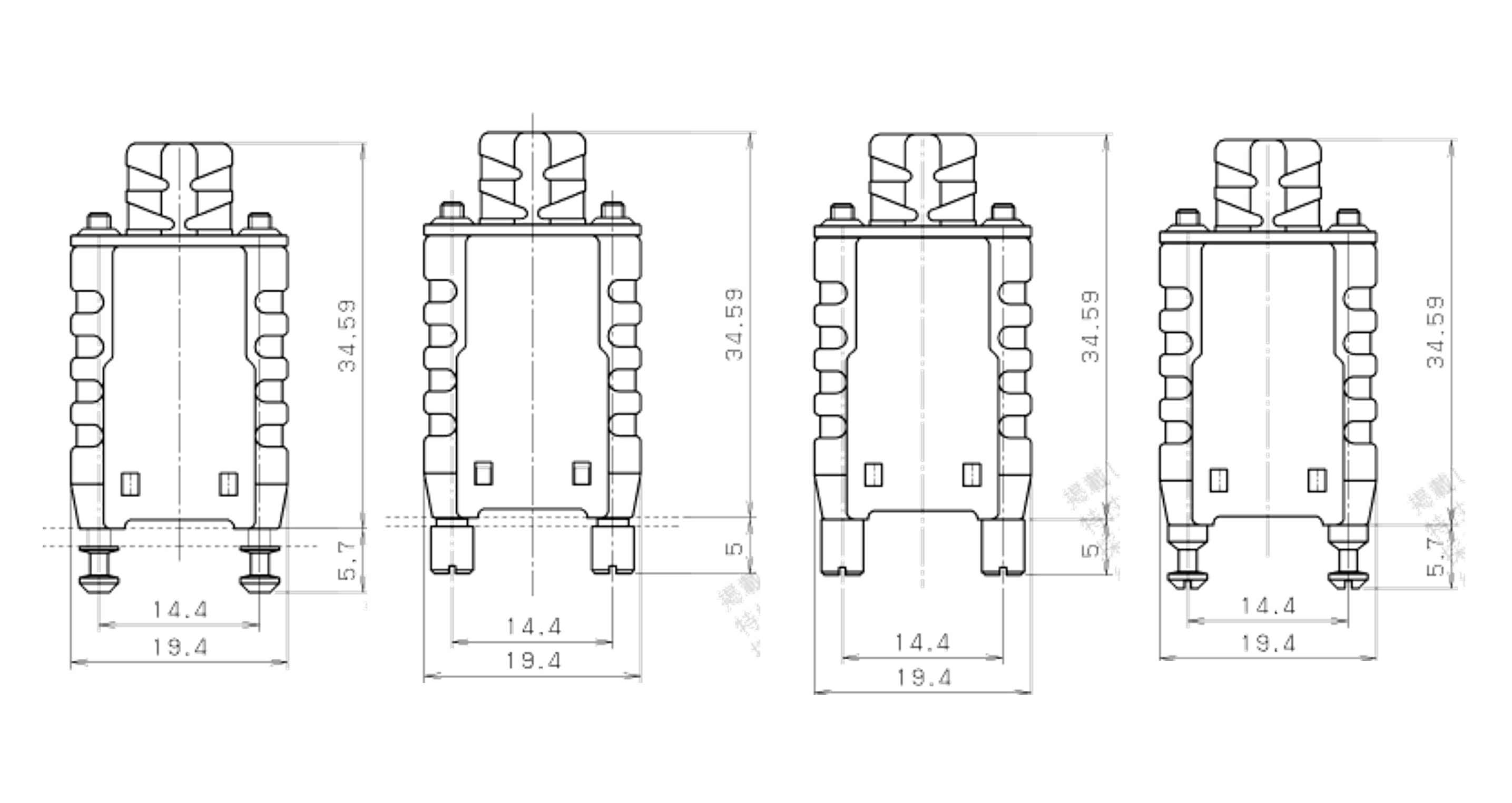

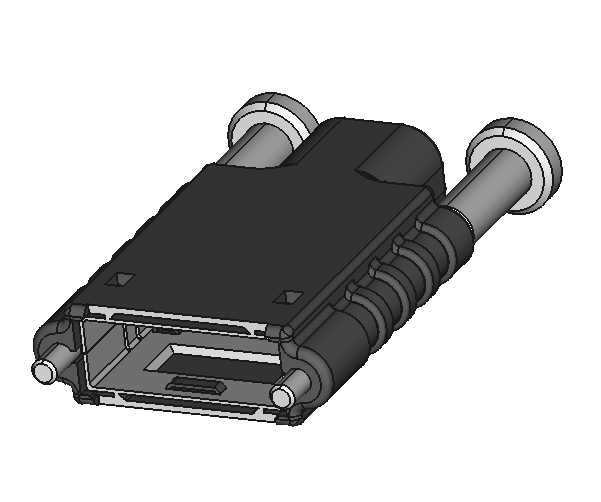

型式 HDR-E()LPHP*+ 芯数 14,26,50
*=無,2,3実装/結線方法 ケース 使用温度範囲
下限
[℃]-55 使用温度範囲
上限
[℃]85 適用外被径
[Φ]()=14,26:Φ6.5
()=50:Φ8.5
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
