0.8mmピッチインターフェースコネクタ HDRシリーズ

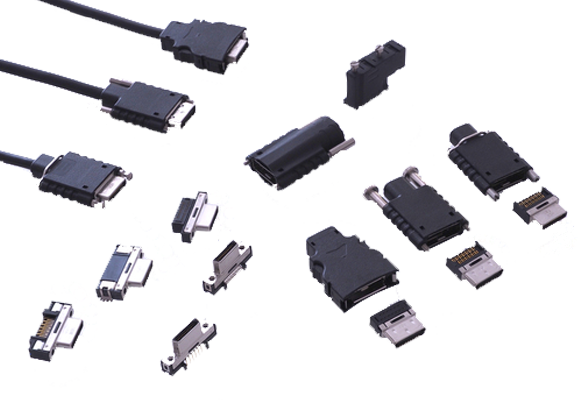

HDRシリーズは、小型・堅牢・高速伝送に対応した0.8mmピッチのインターフェース用コネクタです。14芯／26芯／50芯のバリエーションをラインアップし、実装方式（DIP・SMT）やロック方式（ばね・ねじ）を用途に合わせて選択可能です。

【特長】
■当社の1.27mmピッチ品と比較して、実装面積を約50%、開口部面積を約70%削減し、大幅な小型化を実現
■シェルの補強、D型シェル構造、ロックピンのDIP実装により高い堅牢性を確保（ロックピンなしも対応可）
■HDMI1.4、USB3.0、LVDS等の高速シリアル伝送に対応　※1
■金属シェルの採用により、ノイズ低減と静電気放電対策を実現
■産業用カメラの通信規格（Camera Link）に準拠　※14芯と26芯　※2

※1　高速シリアル伝送への対応はご使用環境によるため、詳細はお問い合わせください。
※2　カメラリンク（Camera Link）は、産業用カメラ（マシンビジョンカメラ）と画像処理装置（PCやグラフィックボードなど）を接続するために策定されたデジタル画像伝送インターフェースの標準規格です。

型式の「()」は極数を、「＊」は製品仕様を表します。

型式一覧
産業分野（用途）から探す

0.8mmピッチインターフェースコネクタ HDRシリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	芯数	ピッチ [mm]	実装/結線方法	定格電流 [A/ピン]	耐電圧	使用温度範囲下限 [℃]	使用温度範囲上限 [℃]	適用外被径 [Φ]	適合ケーブル径	図面
HDR-AS-0146-L*00+	50	0.8	ねじロックハーネス/圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0044_HTKHDR_EN.pdf
HDR-AS-0147-L*00+	50	0.8	ばねロックハーネス/圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0045_HTKHDR_EN.pdf
HDR-AS-0148-L*00+	26	0.8	ねじロックハーネス/圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0046_HTKHDR_EN.pdf
HDR-AS-0149-L*00+	26	0.8	ばねロックハーネス/圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0047_HTKHDR_EN.pdf
HDR-AS-0151-L*00+	14	0.8	ねじロックハーネス/圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0048_HTKHDR_EN.pdf
HDR-AS-0152-L*00+	14	0.8	ばねロックハーネス/圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0049_HTKHDR_EN.pdf

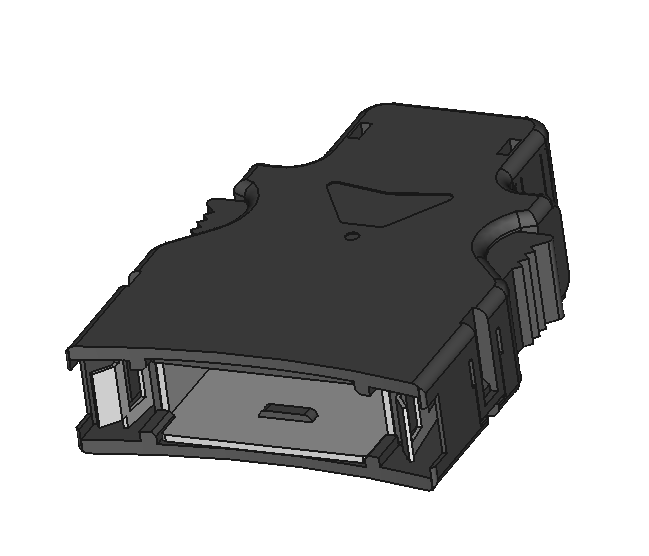

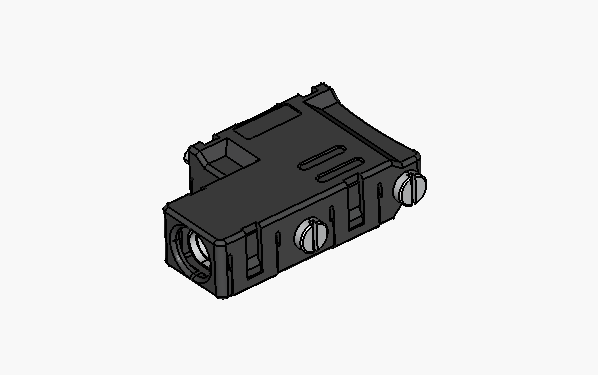

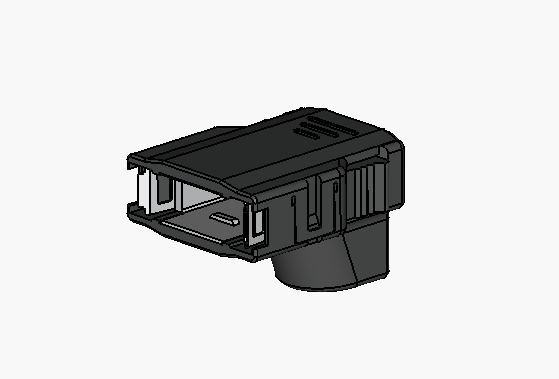

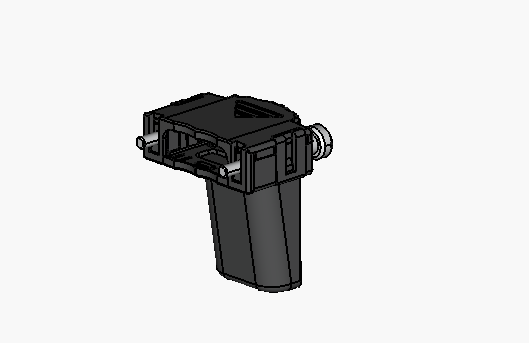

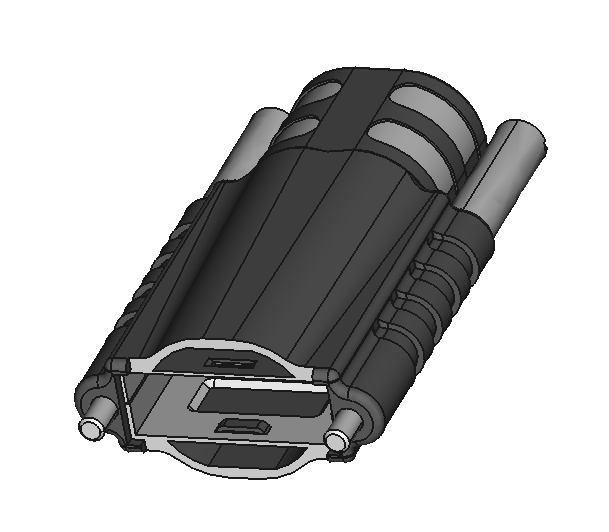

HDR-E14SLPZ+	14		ケース			-55	85	Φ5.3		DL0050_HTKHDR_EN.pdf
HDR-E()LPAP*	14,26,50		圧接専用ケース			-55	85	()=14:Φ5.1 ()=26:Φ5.9 ()=50:Φ7.3		DL0051_HTKHDR_EN.pdf

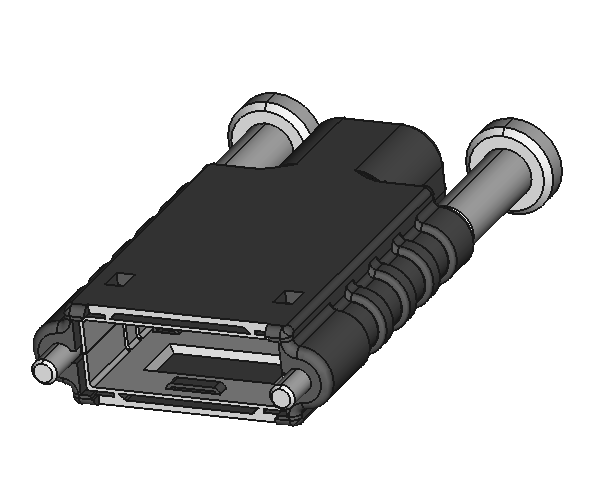

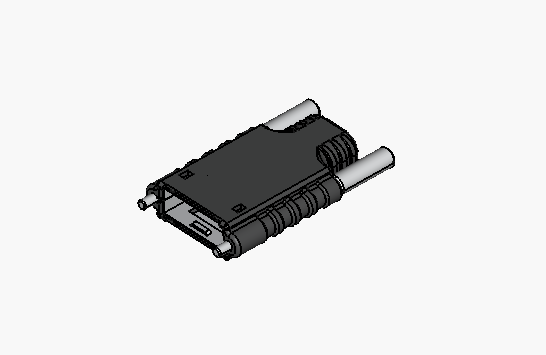

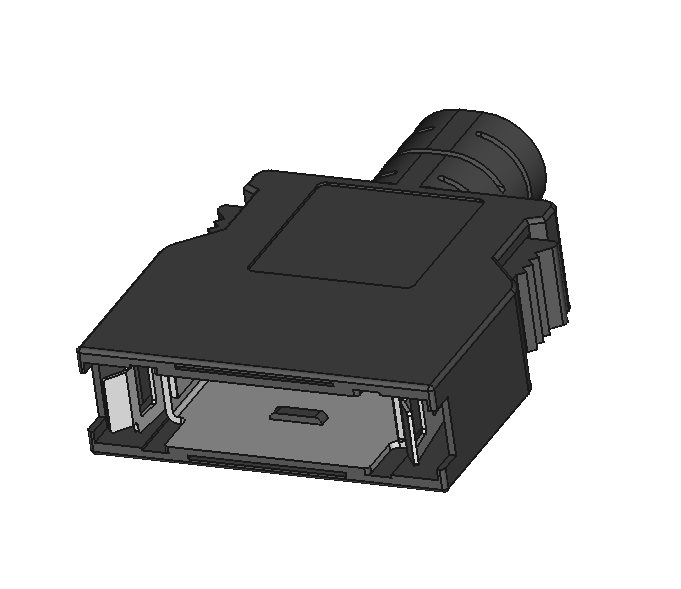

HDR-E()LPHP*+	14,26,50 *=無,2,3		ケース			-55	85	()=14,26:Φ6.5 ()=50:Φ8.5		DL0052_HTKHDR_EN.pdf
HDR-E26LPKP+	26		ケース			-55	85	Φ11.7		DL0054_HTKHDR_EN.pdf
HDR-E()LPJP+	26,50		はんだ専用ケース			-55	85	()=26:Φ6.8 ()=50:Φ8.0		DL0056_HTKHDR_EN.pdf
HDR-E26ALP*P+	26		ケース			-55	85	=A:Φ6.0～6.8 =B:Φ10.7～11.7		DL0057_HTKHDR_EN.pdf
HDR-E26LPMP+	26		ケース			-55	85	Φ7.5		DL0058_HTKHDR_EN.pdf
HDR-E14ALPC+	14		ケース			-55	85	Φ5.1		DL0059_HTKHDR_EN.pdf

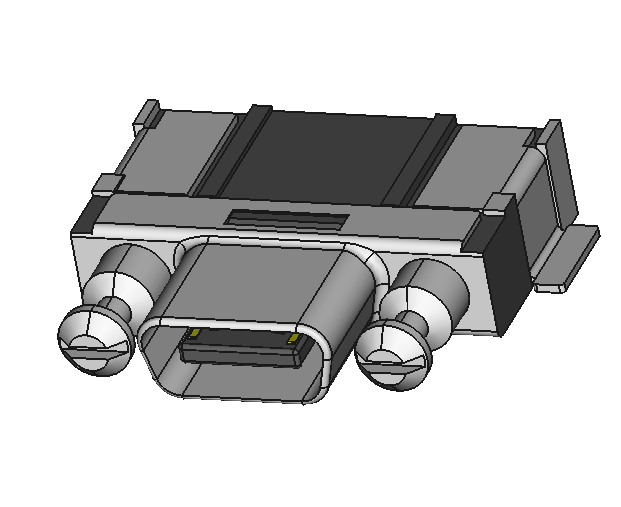

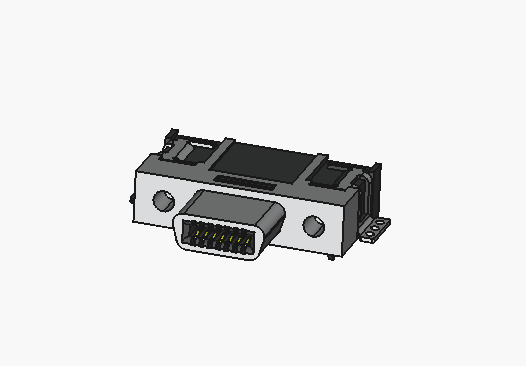

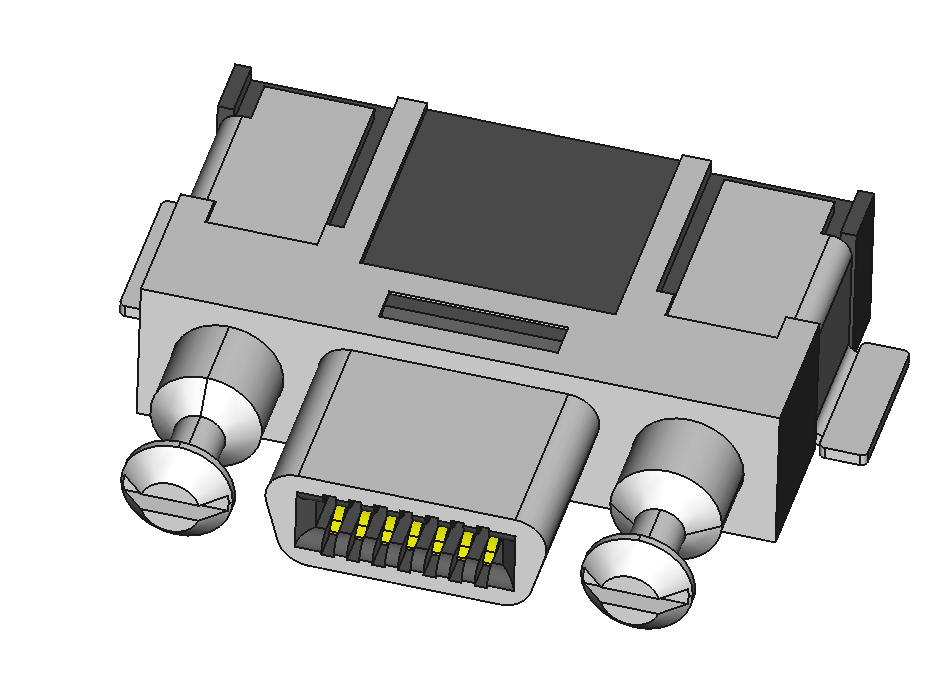

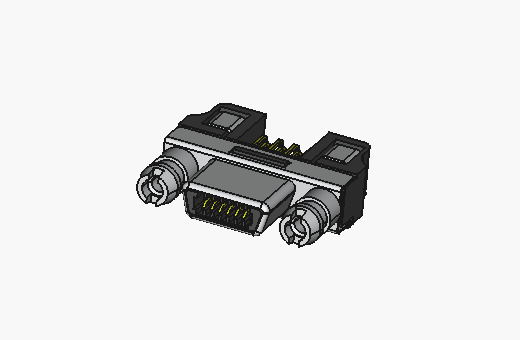

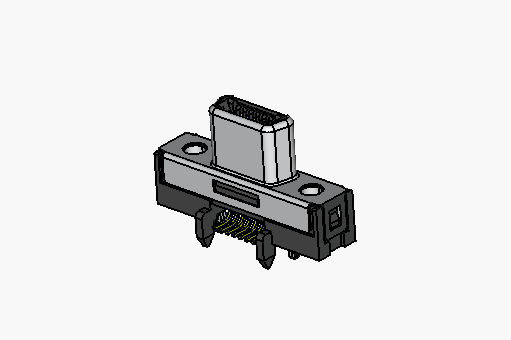

HDR-EA()LFYPG1-*+	14,26	0.8	ライトアングルSMT 基板固定：ねじ留め	0.5	AC350V(r.m.s)1分間	-55	85			DL0060_HTKHDR_EN.pdf
HDR-EA()LFYWG1+	14,26	0.8	ライトアングルSMT 基板固定：ロックピン	0.5	AC350V(r.m.s)1分間	-55	85			DL0061_HTKHDR_EN.pdf
HDR-EA()LMYPG1-*+	14,26	0.8	ライトアングルSMT 基板固定：ねじ留め	0.5	AC350V(r.m.s)1分間	-55	85			DL0062_HTKHDR_EN.pdf

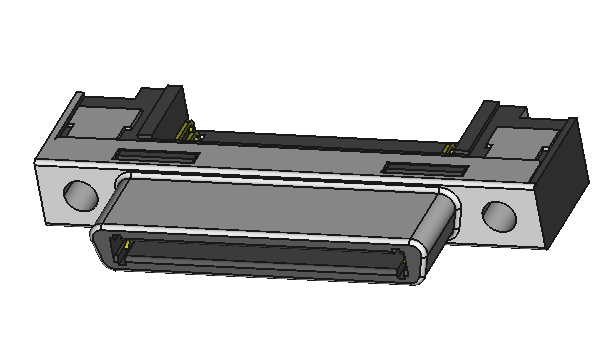

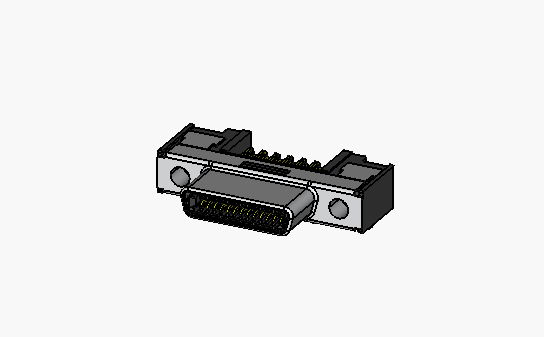

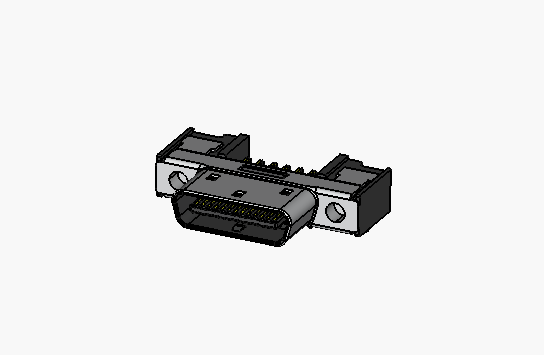

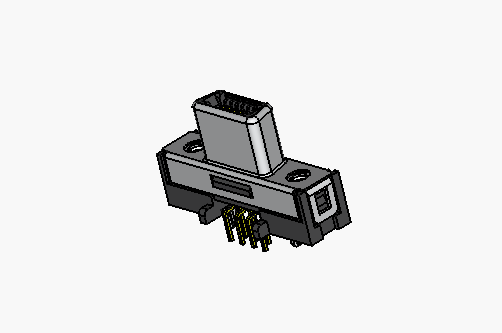

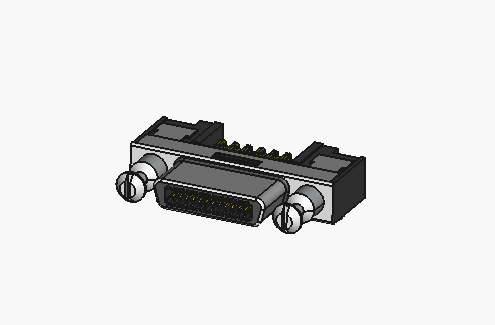

HDR-EC()LFDT-*+	26,50	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0063_HTKHDR_EN.pdf
HDR-EC()LFDT1-*+	14,50	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0064_HTKHDR_EN.pdf
HDR-EC()LFDT2-*+	14,50	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0065_HTKHDR_EN.pdf
HDR-EC()LFDTG2-*+	14,26,50	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0066_HTKHDR_EN.pdf
HDR-EC14LFDTN-*+	14 *=無,SLE	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0067_HTKHDR_EN.pdf
HDR-EC()FDTG2-*+	14,26	0.8	ストレートDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0068_HTKHDR_EN.pdf
HDR-EC()FYTG2+	14,26	0.8	ストレートSMT	0.5	AC350V(r.m.s)1分間	-55	85			DL0069_HTKHDR_EN.pdf
HDR-EC26LMDTG1-*+	26	0.8	ストレートDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0070_HTKHDR_EN.pdf

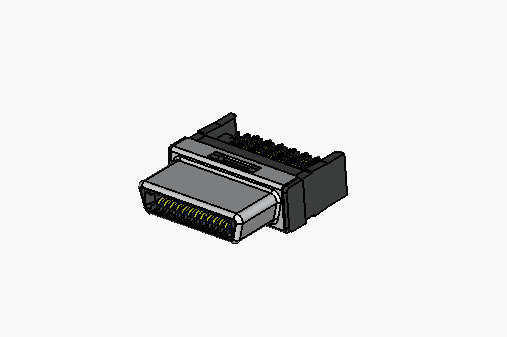

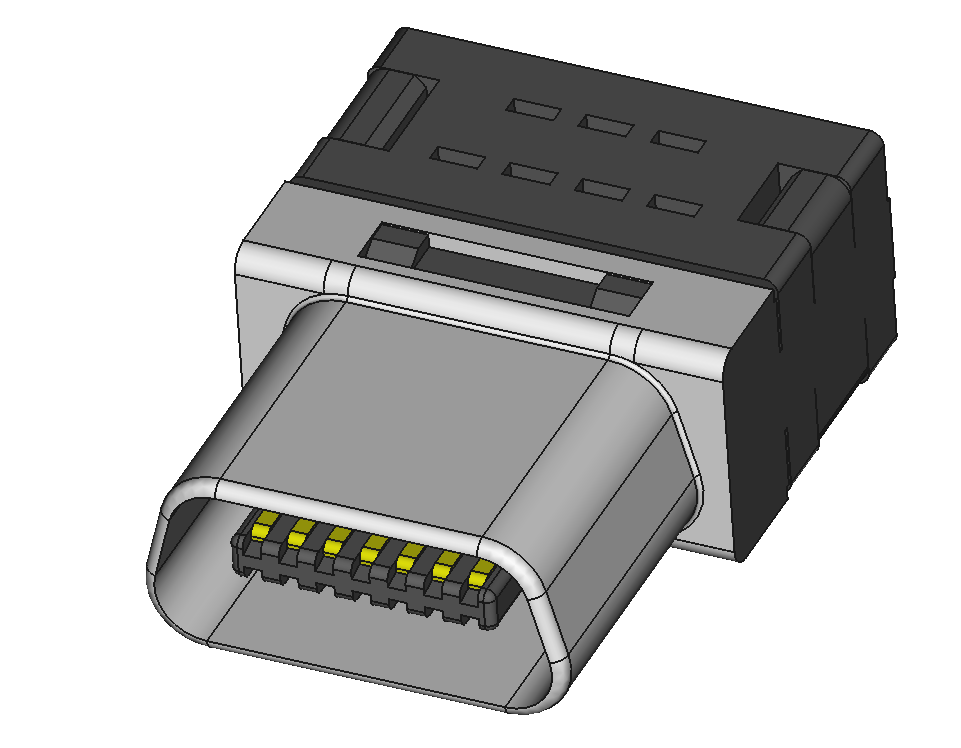

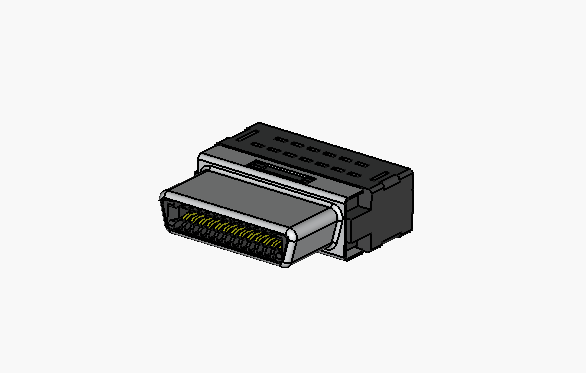

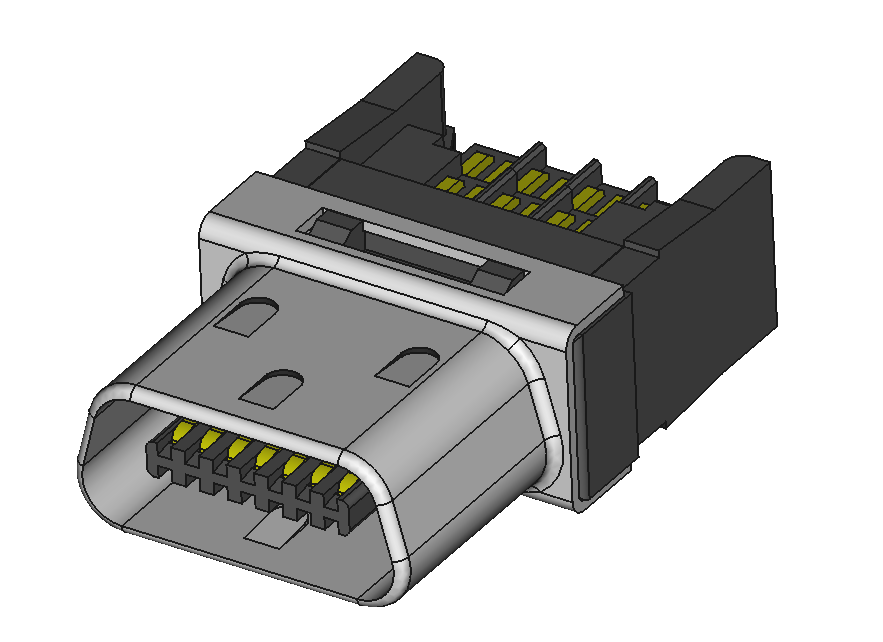

HDR-E()FAG1+	14,26,50	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#30	DL0071_HTKHDR_EN.pdf

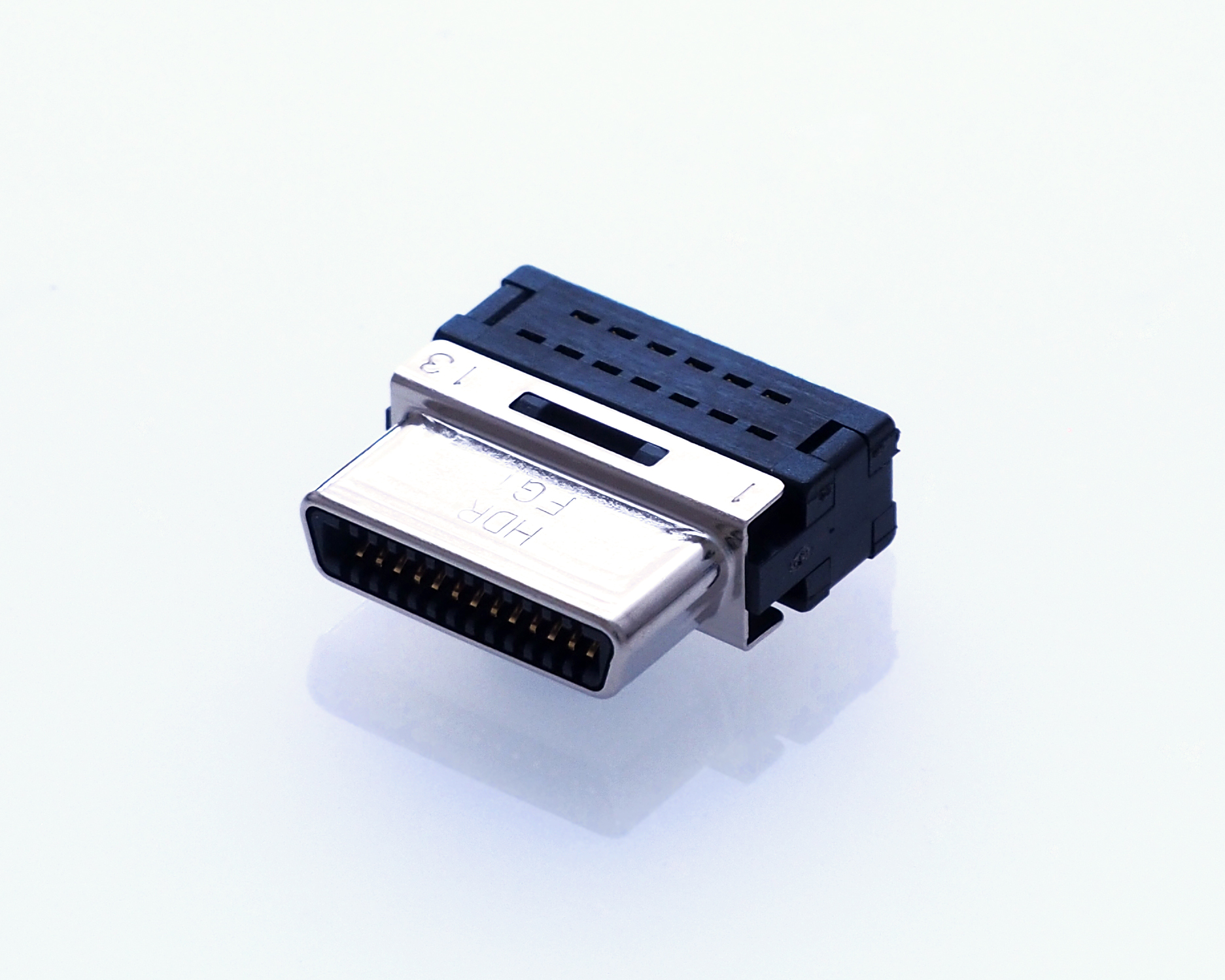

HDR-E()FG1+	14,26,50	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#28	DL0071_HTKHDR_EN.pdf
HDR-E()FSG1+	14,26	0.8	はんだ	0.5	AC350V(r.m.s)1分間	-55	85	Φ1.0	AWG#28	DL0072_HTKHDR_EN.pdf
HDR-E()MAG1+	14,26,50	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#30	DL0073_HTKHDR_EN.pdf
HDR-E()MG1+	14,26,50	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#28	DL0073_HTKHDR_EN.pdf
HDR-E()MSG1+	14,26,50	0.8	はんだ	0.5	AC350V(r.m.s)1分間	-55	85	Φ1.0	AWG#28	DL0074_HTKHDR_EN.pdf
HDR-E26MBAG1+	26	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85	Φ0.58	AWG#32	DL0073_HTKHDR_EN.pdf

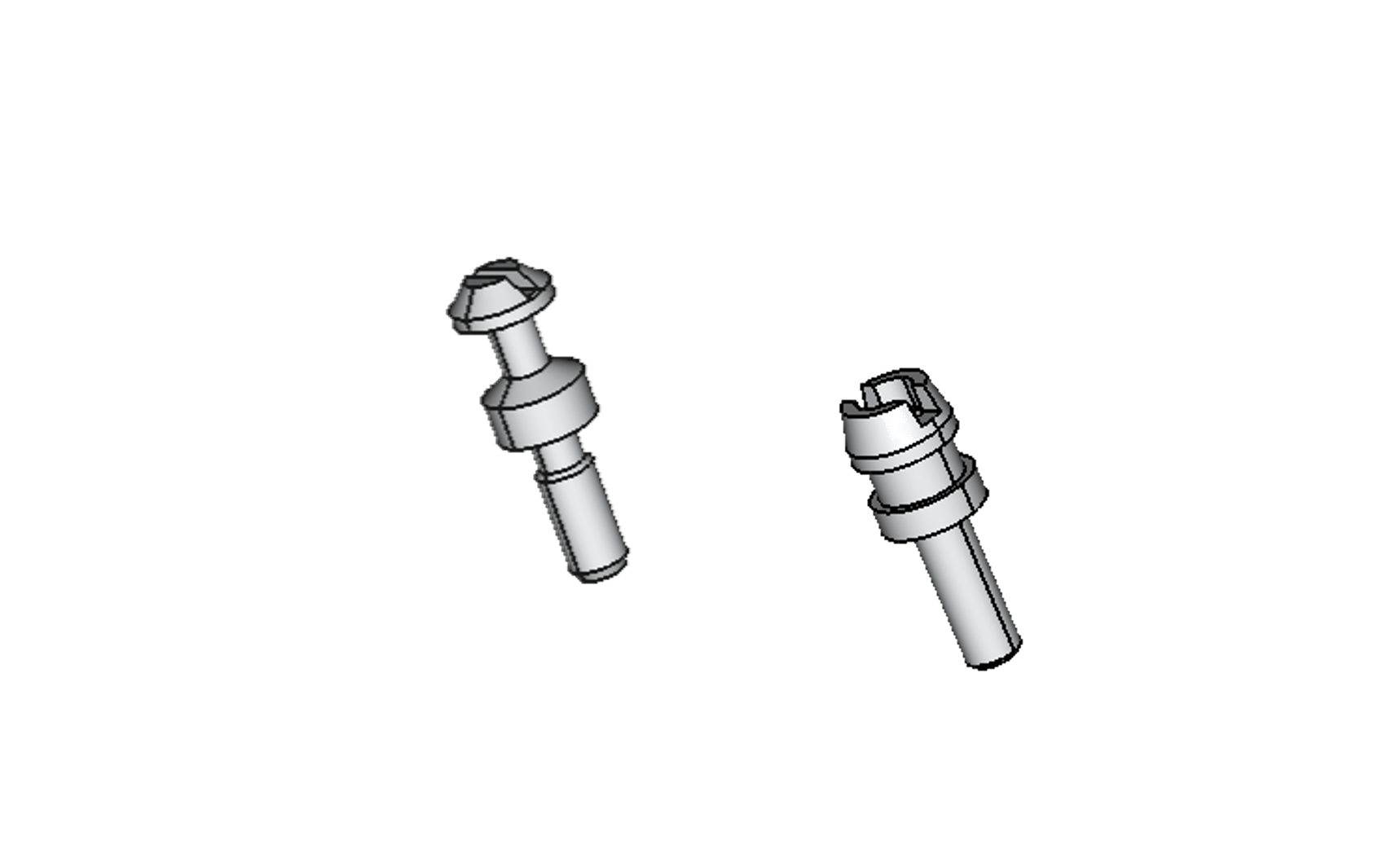

HDR ねじ						-55	85			DL0076_HTKHDR_EN.pdf
