HDRAシリーズは、小型・堅牢・高速伝送に対応した0.8mmピッチのインターフェース用コネクタです。
【特長】
■36,68,100,136,200芯をラインアップし、多芯接続に対応
■当社1.27mmピッチ品と比較して開口部面積および実装面積を約40%縮小し、省スペース化を実現
■金属シェルの採用により、ノイズ低減と静電気放電対策を実現
■D型シェル構造を採用し、誤嵌合やこじりを防止
■接続部のシェル補強、D型シェル構造、ロックピンのDIP実装により、基板保持強度と堅牢性を向上
■VHDCI規格およびPCI規格に準拠
■LVDSやUSBなどの高速シリアル伝送に対応
型式の「()」は極数を、「＊/#」は製品仕様を表します。
-
-

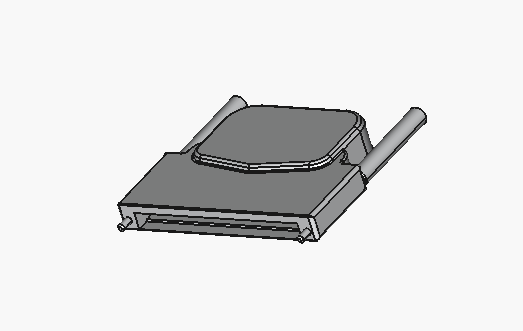

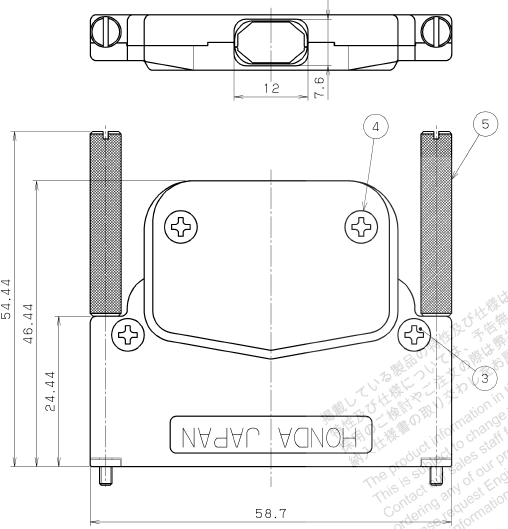

型式 HDRA-E100LPW* 芯数 100
*=B,C実装/結線方法 ダイカストケース 使用温度範囲
下限
[℃]-55 使用温度範囲
上限
[℃]85 適用外被径
[Φ]Φ7
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
