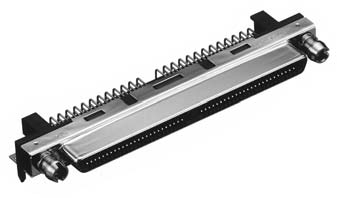

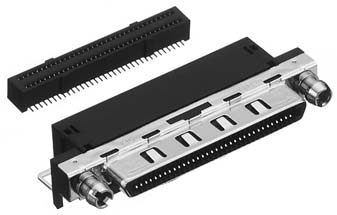

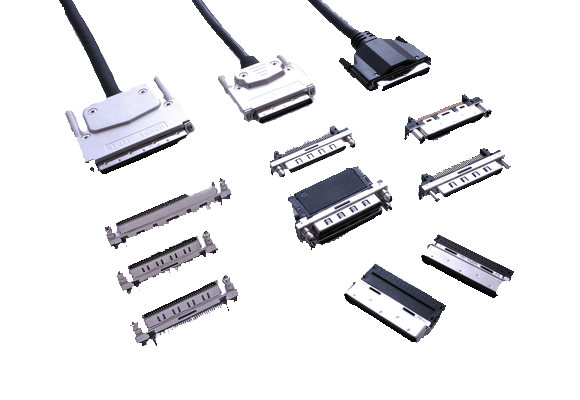

多極0.8mmピッチインターフェースコネクタ HDRAシリーズ

HDRAシリーズは、小型・堅牢・高速伝送に対応した0.8mmピッチのインターフェース用コネクタです。

【特長】
■36,68,100,136,200芯をラインアップし、多芯接続に対応
■当社1.27mmピッチ品と比較して開口部面積および実装面積を約40%縮小し、省スペース化を実現
■金属シェルの採用により、ノイズ低減と静電気放電対策を実現
■D型シェル構造を採用し、誤嵌合やこじりを防止
■接続部のシェル補強、D型シェル構造、ロックピンのDIP実装により、基板保持強度と堅牢性を向上
■VHDCI規格およびPCI規格に準拠
■LVDSやUSBなどの高速シリアル伝送に対応

型式の「()」は極数を、「＊/#」は製品仕様を表します。

型式一覧
産業分野（用途）から探す

多極0.8mmピッチインターフェースコネクタ HDRAシリーズの型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	芯数	ピッチ [mm]	実装/結線方法	定格電流 [A/ピン]	耐電圧	使用温度範囲下限 [℃]	使用温度範囲上限 [℃]	適用外被径 [Φ]	適合ケーブル径	図面
HDRA-AS-0163-L*00+	68	0.8	ねじロックハーネス/圧接	0.5	AC350V(r.m.s)1分間	-55	85			DL0077_HTKHDRA_EN.pdf
HDRA-AS-0164-L*00+	100	0.8	ねじロックハーネス/圧接	0.5	AC350V(r.m.s)1分間	-55	85			DL0078_HTKHDRA_EN.pdf

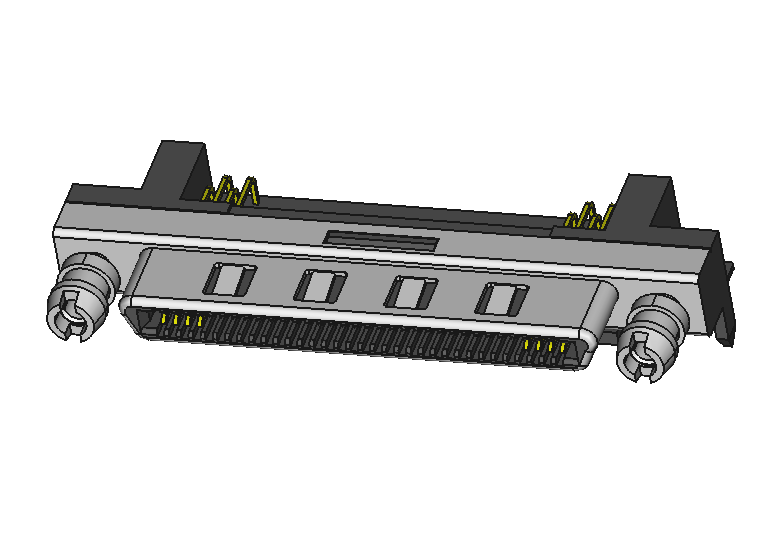

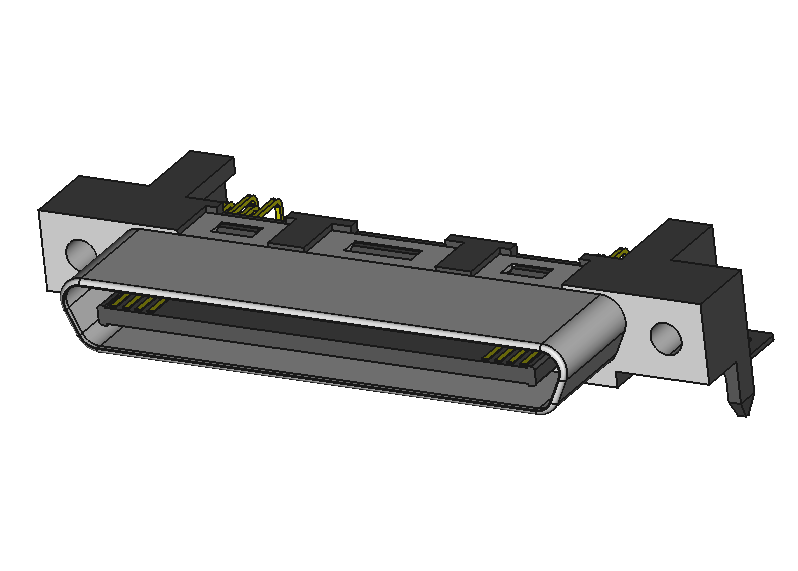

HDRA-E#()LFDT-*+	36,68,100 #=A:36のみ #=C:68または100	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0079_HTKHDRA_EN.pdf
HDRA-E68W1LFDT-*+	136(68×2段) *=無,SL	0.8	二段タイプライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0080_HTKHDRA_EN.pdf

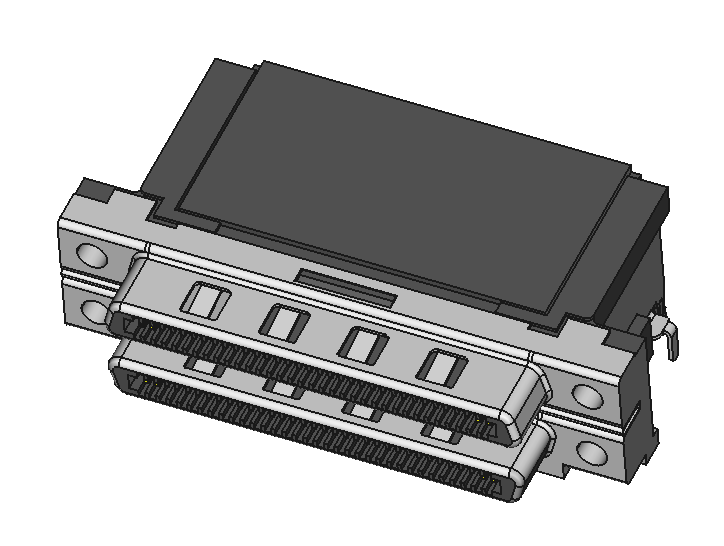

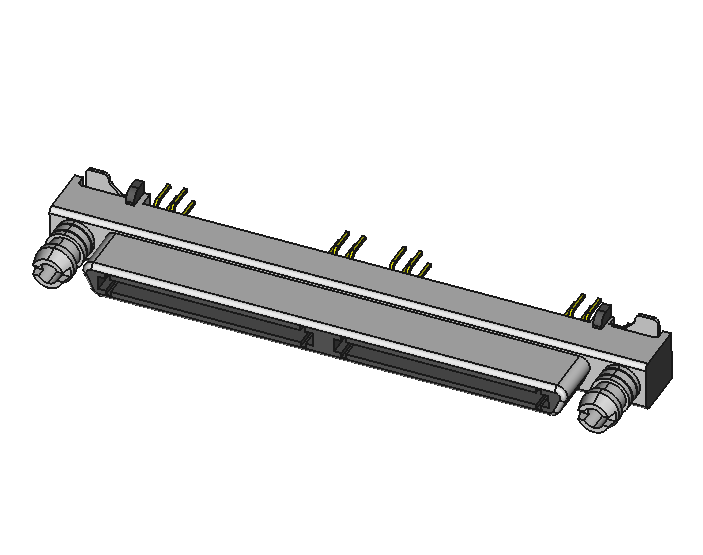

HDRA-E()W1LFDT1EC-*+	136,200 (68,100×2段) *=無,SL	0.8	二段カバー付きタイプライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0081_HTKHDRA_EN.pdf

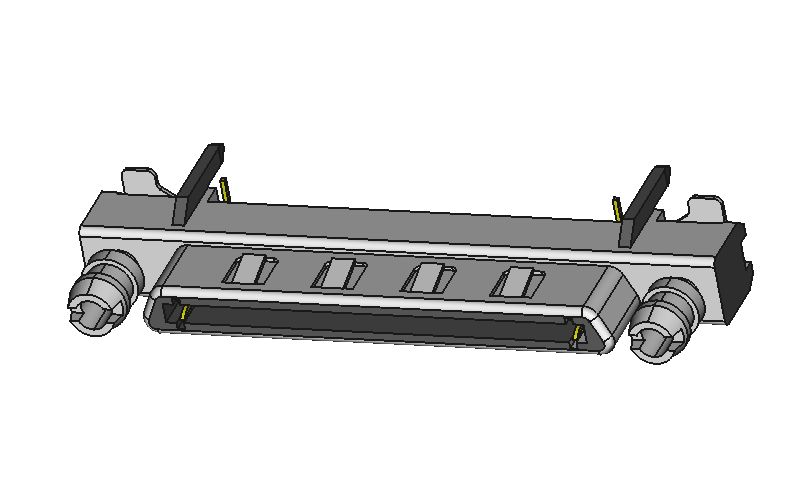

HDRA-ED68LFZGP-*+	68	0.8	ライトアングルSMT	0.5	AC350V(r.m.s)1分間	-55	85
HDRA-ED68LFZGT-*+	68 *=S,SL	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0082_HTKHDRA_EN.pdf

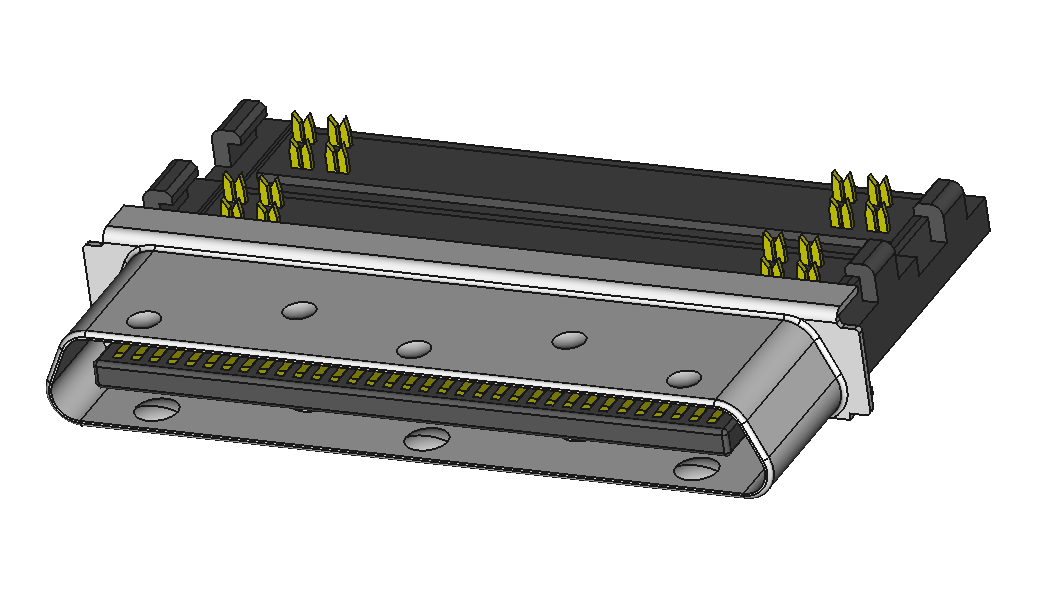

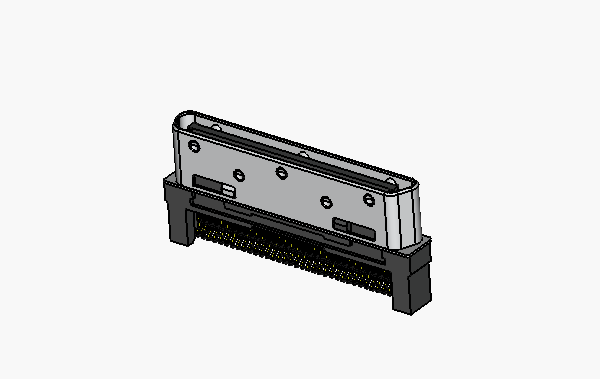

HDRA-ED68FYG+	68	0.8	ストレートSMT	0.5	AC350V(r.m.s)1分間	-55	85			DL0083_HTKHDRA_EN.pdf
HDRA-E68FYT-*+	68	0.8	ストレートSMT	0.5	AC350V(r.m.s)1分間	-55	85			DL0084_HTKHDRA_EN.pdf

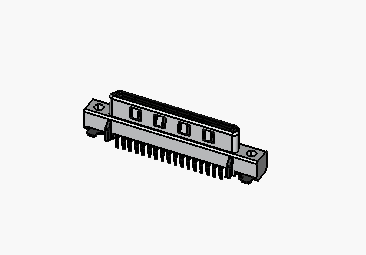

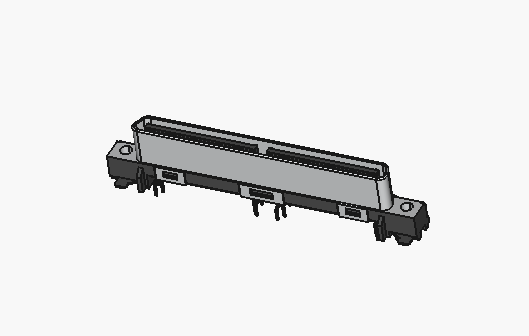

HDRA-EC68FDT-*+	68 *=無,GP,SL,SLD	0.8	ストレートDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0085_HTKHDRA_EN.pdf
HDRA-EC100FDT-*+	100 *=無,GP,SLD	0.8	ストレートDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0086_HTKHDRA_EN.pdf
HDRA-E100LFDT-*+	100 *=無,SL	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0087_HTKHDRA_EN.pdf
HDRA-EC68LMDT-*+	68 *=無,GP	0.8	ライトアングルDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0088_HTKHDRA_EN.pdf
HDRA-E68MT+	68	0.8	ストレートSMT	0.5	AC350V(r.m.s)1分間	-55	85			DL0089_HTKHDRA_EN.pdf
HDRA-EC100MDT-GP+	100	0.8	ストレートDIP	0.5	AC350V(r.m.s)1分間	-55	85			DL0090_HTKHDRA_EN.pdf

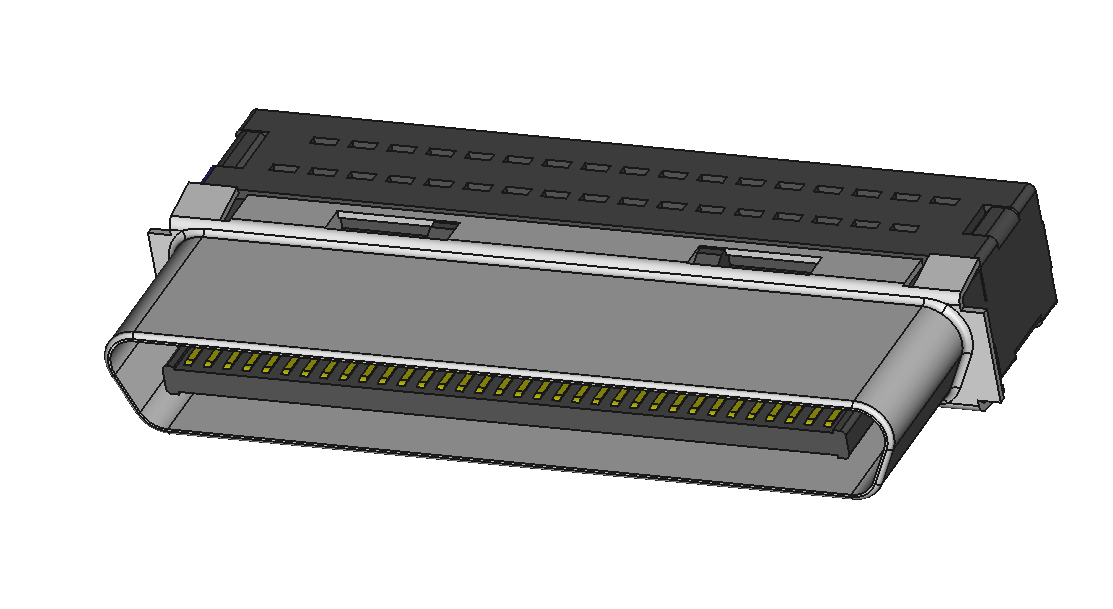

HDRA-E()M1+	68,100	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0091_HTKHDRA_EN.pdf
HDRA-E()MA+	36,68	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0092_HTKHDRA_EN.pdf
HDRA-E()MA1+	68,100	0.8	圧接	0.5	AC350V(r.m.s)1分間	-55	85		AWG#30	DL0093_HTKHDRA_EN.pdf

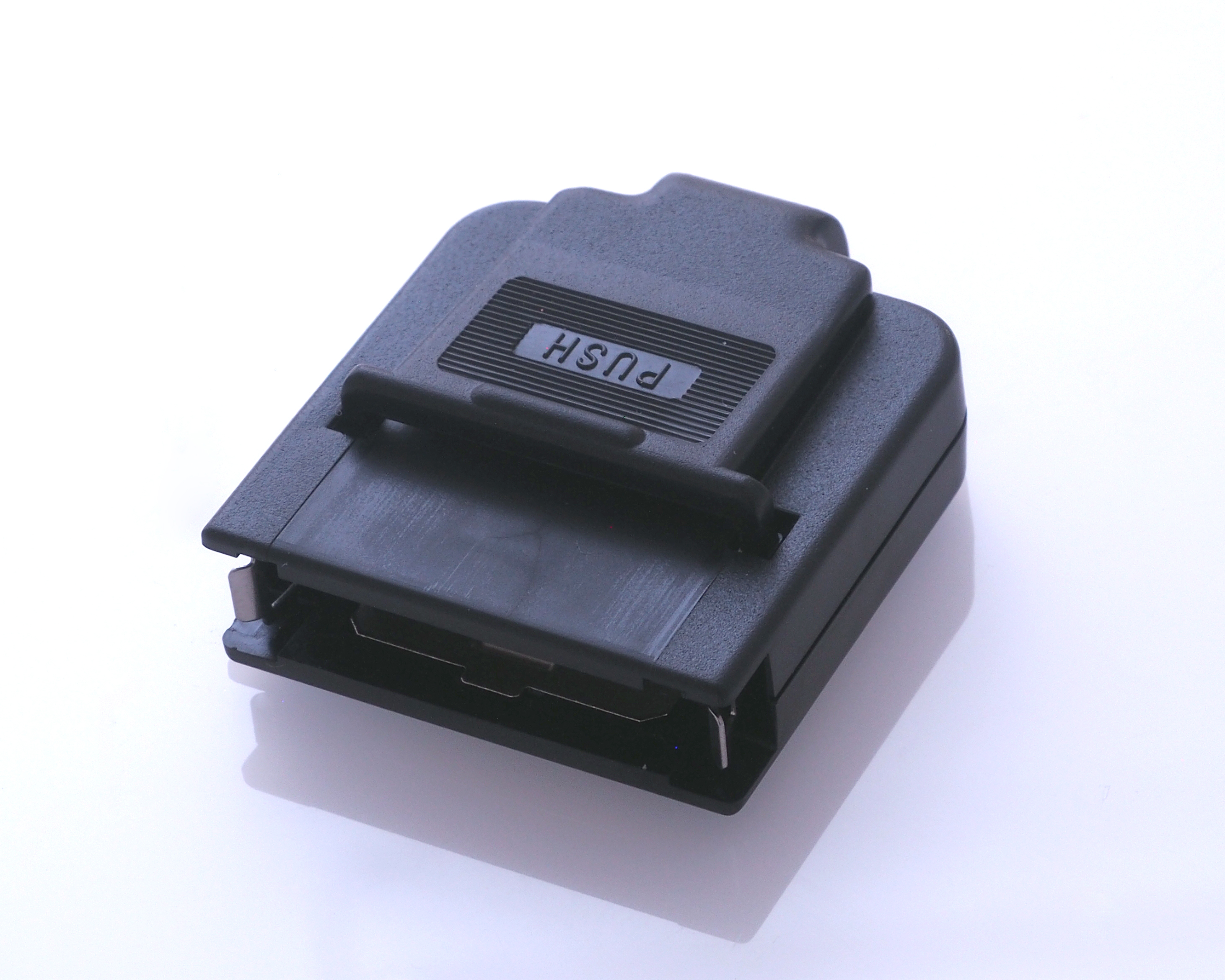

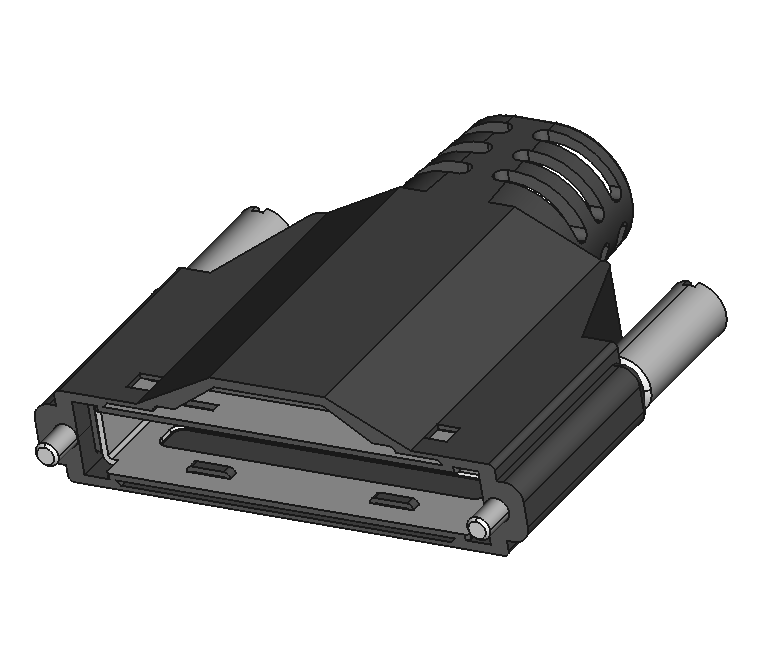

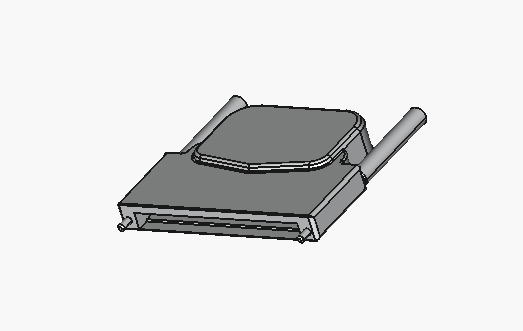

HDRA-E68LGKP*	68 *=A,C,E,F,H		プラスチックケース			-55	85	=A,C:Φ10 =E:Φ6.7 *=F,H:Φ7		DL0094_HTKHDRA_EN.pdf
HDRA-E36LPTH	36		プラスチックケース			-55	85	Φ10		DL0095_HTKHDRA_EN.pdf

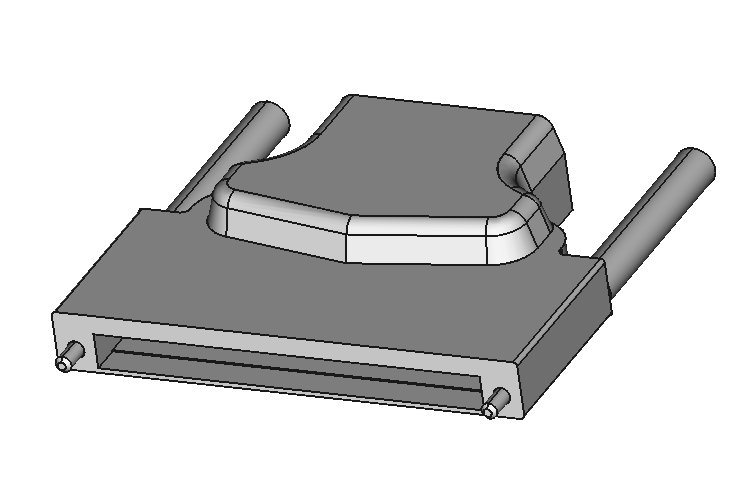

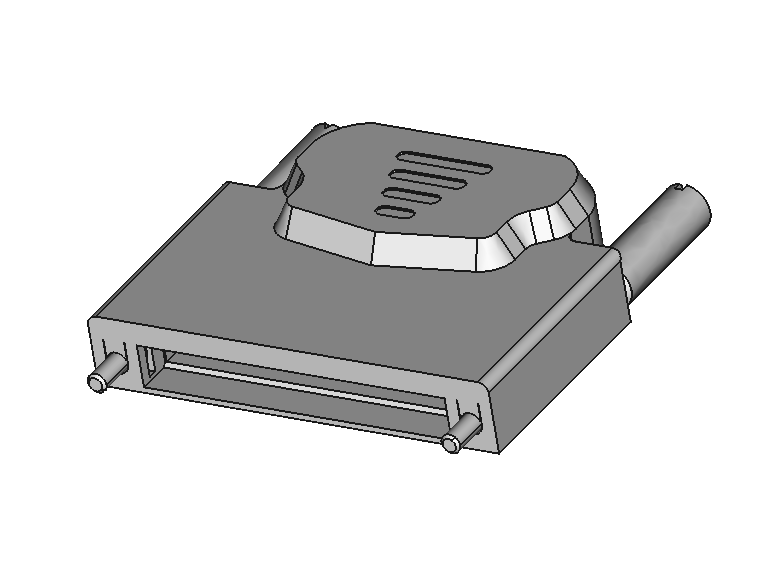

HDRA-E68LPD	68		ダイカストケース			-55	85	Φ10		DL0096_HTKHDRA_EN.pdf
HDRA-E100LPA	100		ダイカストケース			-55	85	Φ6.7		DL0097_HTKHDRA_EN.pdf
HDRA-E100LPW*	100 *=B,C		ダイカストケース			-55	85	Φ7		DL0098_HTKHDRA_EN.pdf

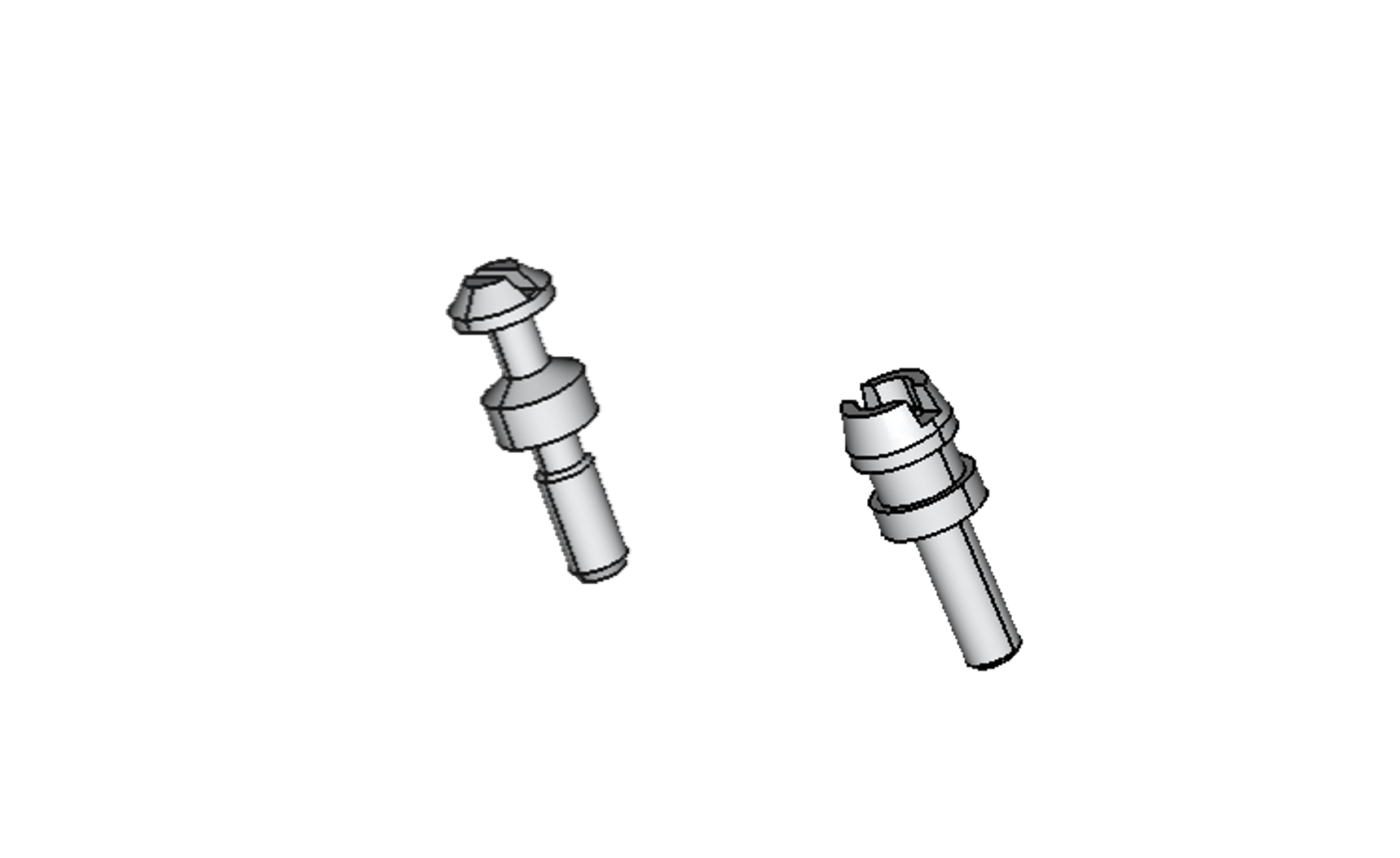

HDRA ねじ						-55	85			DL0076_HTKHDR_EN.pdf
