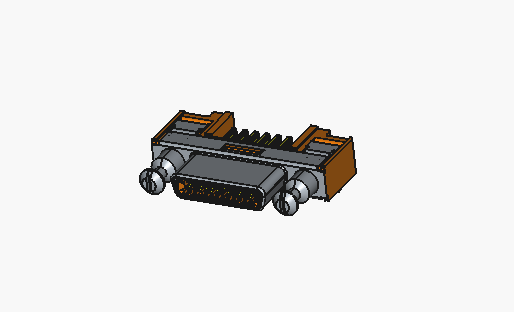

HDRPシリーズは、0.8mmピッチのインターフェース用コネクタです。従来品のHDRシリーズの製品サイズや形状はそのまま維持しつつ、電流容量アップ品を追加しました。
【特長】
■コンタクトの材質変更により電流容量を高め、当社1.27mmピッチ（PCRコネクタ）相当の電流容量を確保
■コネクタの色を変更することにより、従来品との誤挿入を抑制
■製品サイズや形状を変更せずに定格電流を拡大し、装置の電源ニーズに対応
■初期リリースは26芯のみ
型式の「＊」は製品仕様を表します。
-
-
型式 HDRP-EC26LFDTG2-*+ 芯数 26 ピッチ
[mm]0.8 実装/結線方法 ライトアングルDIP 定格電流
[A/ピン]1.00～1.50 使用温度範囲
下限
[℃]-55 使用温度範囲
上限
[℃]85
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
