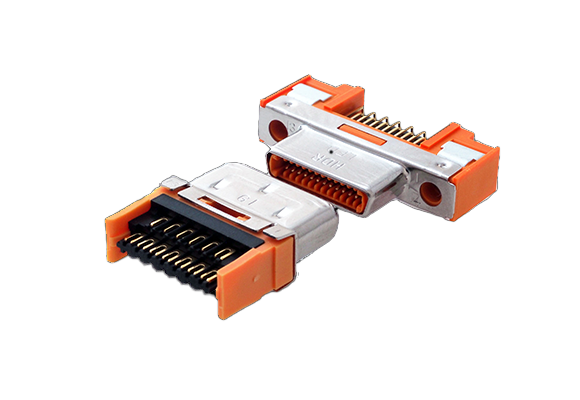

HDRPシリーズは、0.8mmピッチのインターフェース用コネクタです。従来品のHDRシリーズの製品サイズや形状はそのまま維持しつつ、電流容量アップ品を追加しました。
【特長】
■コンタクトの材質変更により電流容量を高め、当社1.27mmピッチ（PCRコネクタ）相当の電流容量を確保
■コネクタの色を変更することにより、従来品との誤挿入を抑制
■製品サイズや形状を変更せずに定格電流を拡大し、装置の電源ニーズに対応
■初期リリースは26芯のみ
型式の「＊」は製品仕様を表します。
高電流0.8mmピッチ インターフェースコネクタ HDRPシリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
使用温度範囲 |
使用温度範囲 |
適合ケーブル径 |
図面 |
|---|---|---|---|---|---|---|---|---|---|

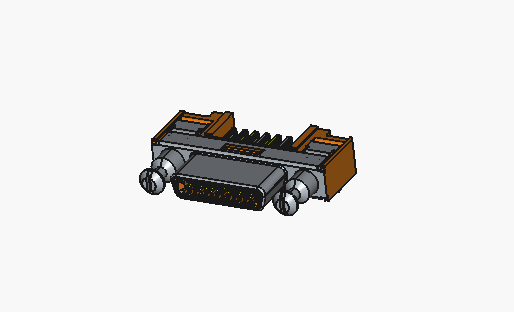

| HDRP-EC26LFDTG2-*+ |  |
26 | 0.8 | ライトアングルDIP | 1.00～1.50 | -55 | 85 | DL0099_HTKHDRP_EN.pdf | |

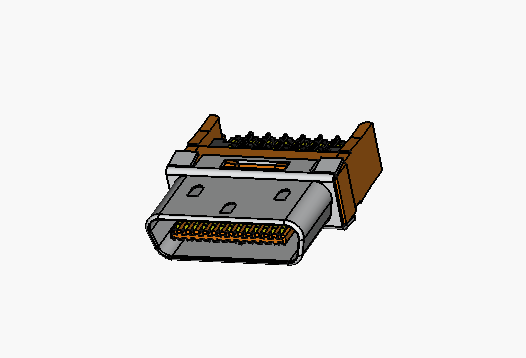

| HDRP-E26MSG1+ |  |
26 | 0.8 | はんだ | 1.2 | -55 | 85 | AWG#28 | DL0100_HTKHDRP_EN.pdf |
