MRシリーズは、データ端末機器用として開発された小型多極角形コネクタです。50年以上の豊富な実績と優れた接続信頼性を備え、FA制御機器を中心に幅広い産業分野で採用されています。基板用・ケーブル用・パネル用・パネル中継用など、用途に合わせた多彩なバリエーションを展開しています。
【特長】
■ねじロックとばねロックの二重機構を採用し、振動や衝撃による脱落を防止
■平型端子の採用により、安定した接続性を確保
■機器の小型化に貢献する、堅牢でコンパクトな高密度・省スペース設計
型式の「()」は極数を、「＊」は製品仕様を表します。
-
-

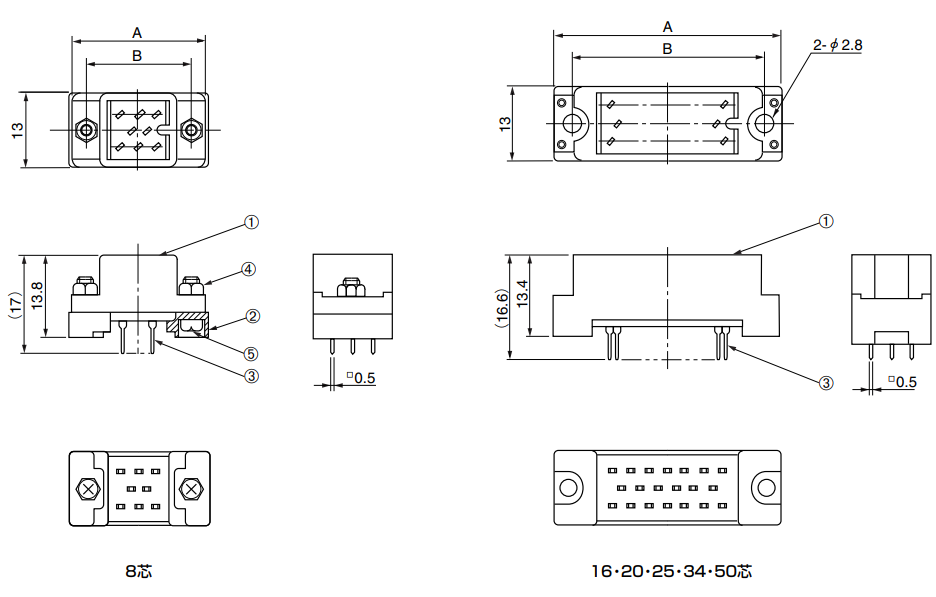

型式 MR-()MD2* 芯数 8,16,20,25,34,50 ピッチ
[mm]2.6 実装/結線方法 ストレートDIP 定格電流
[A/ピン]3 耐電圧 AC1,000V(r.m.s)1分間 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]55
-
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
