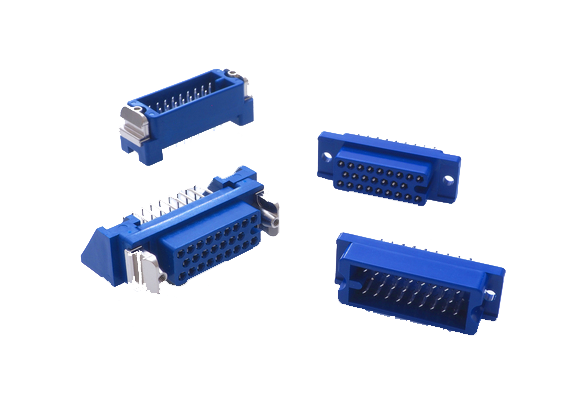

MRシリーズは、データ端末機器用として開発された小型多極角形コネクタです。50年以上の豊富な実績と優れた接続信頼性を備え、FA制御機器を中心に幅広い産業分野で採用されています。基板用・ケーブル用・パネル用・パネル中継用など、用途に合わせた多彩なバリエーションを展開しています。
【特長】
■ねじロックとばねロックの二重機構を採用し、振動や衝撃による脱落を防止
■平型端子の採用により、安定した接続性を確保
■機器の小型化に貢献する、堅牢でコンパクトな高密度・省スペース設計
型式の「()」は極数を、「＊」は製品仕様を表します。
多極角形 コネクタ MRシリーズの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
図面 |
|---|---|---|---|---|---|---|---|---|---|---|
| MRP-()F01 |  |
8,16,20,25,34,50 | ハウジング | -40 | 55 | DL0179_HTKMR()_BI.pdf | ||||
| MRP-()M01 |  |
8,16,20,25,34,50 | ハウジング | -40 | 55 | DL0180_HTKMR()_BI.pdf | ||||

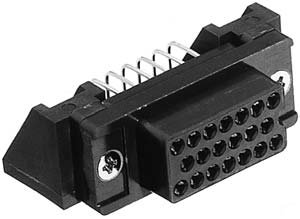

| MR-()FA* |  |
8,16,20,25,34,50 | 2.6 | ライトアングルDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 55 | DL0181_HTKMR()_BI.pdf | |
| MR-()FD2* |  |
8,16,20,25,34,50 | 2.6 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 55 | DL0182_HTKMR()_BI.pdf | |

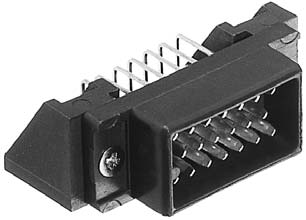

| MR-()MA* |  |
8,16,20,25,34,50 | 2.6 | ライトアングルDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 55 | DL0183_HTKMR()_BI.pdf | |
| MR-()MD2* |  |
8,16,20,25,34,50 | 2.6 | ストレートDIP | 3 | AC1,000V(r.m.s)1分間 | -40 | 55 | DL0184_HTKMR()_BI.pdf | |
| MR-()LW+ |  |
8,16,20,25,34,50,60 | ケース | -40 | 55 | *=8:Φ6 *=16:Φ9 *=20:Φ11 *=25:Φ13.5 *=34:Φ15 *=50:Φ16 *=60:Φ18 |
DL0185_HTKMR()_BI.pdf | |||
| MR-()NSB+ |  |
20,50 | ケース | -40 | 55 | *=20:Φ11×11 *=50:Φ16×16 |
DL0186_HTKMR()_BI.pdf | |||
| MR-()L+ |  |
8,16,20,25,34,50 | ケース | -40 | 55 | *=8:Φ11 *=16:Φ9 *=20:Φ11 *=25:Φ13.5 *=34:Φ15 *=50:Φ16 |
DL0187_HTKMR()_BI.pdf | |||
| MR-PK |  |
誤挿入防止キー | -40 | 55 | DL0152_HTKMR()_BI.pdf | |||||

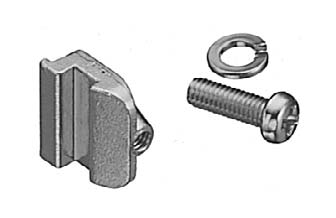

| MR-R4+ |  |
8,16,20,25,34,50 | アクセサリ | -40 | 55 | DL0155_HTKMR()_BI.pdf | ||||
| MR-R6+ |  |
60 | アクセサリ | -40 | 55 | DL0157_HTKMR()_BI.pdf | ||||
| MR()コンタクト |  |
-40 | 55 | DL0159_HTKMR()_BI.pdf |
