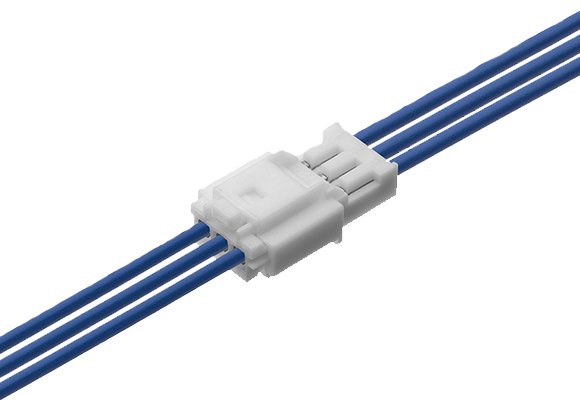

2.50mmピッチ 中継コネクタ

CL25シリーズ
1.ラッチロックと逆挿入防止構造により信頼性を確保
2.最小AWG#30までと、幅広い電線サイズに対応
3.パネルロックタイプもご用意

【型式説明】
()・・・極数
*/#・・・製品仕様

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式

外観

芯数

ピッチ
[mm]

定格電流
[A/ピン]

耐電圧

使用温度範囲
下限
[℃]

使用温度範囲
上限
[℃]

適用外被径
[Φ]

適合ケーブル径

カタログ

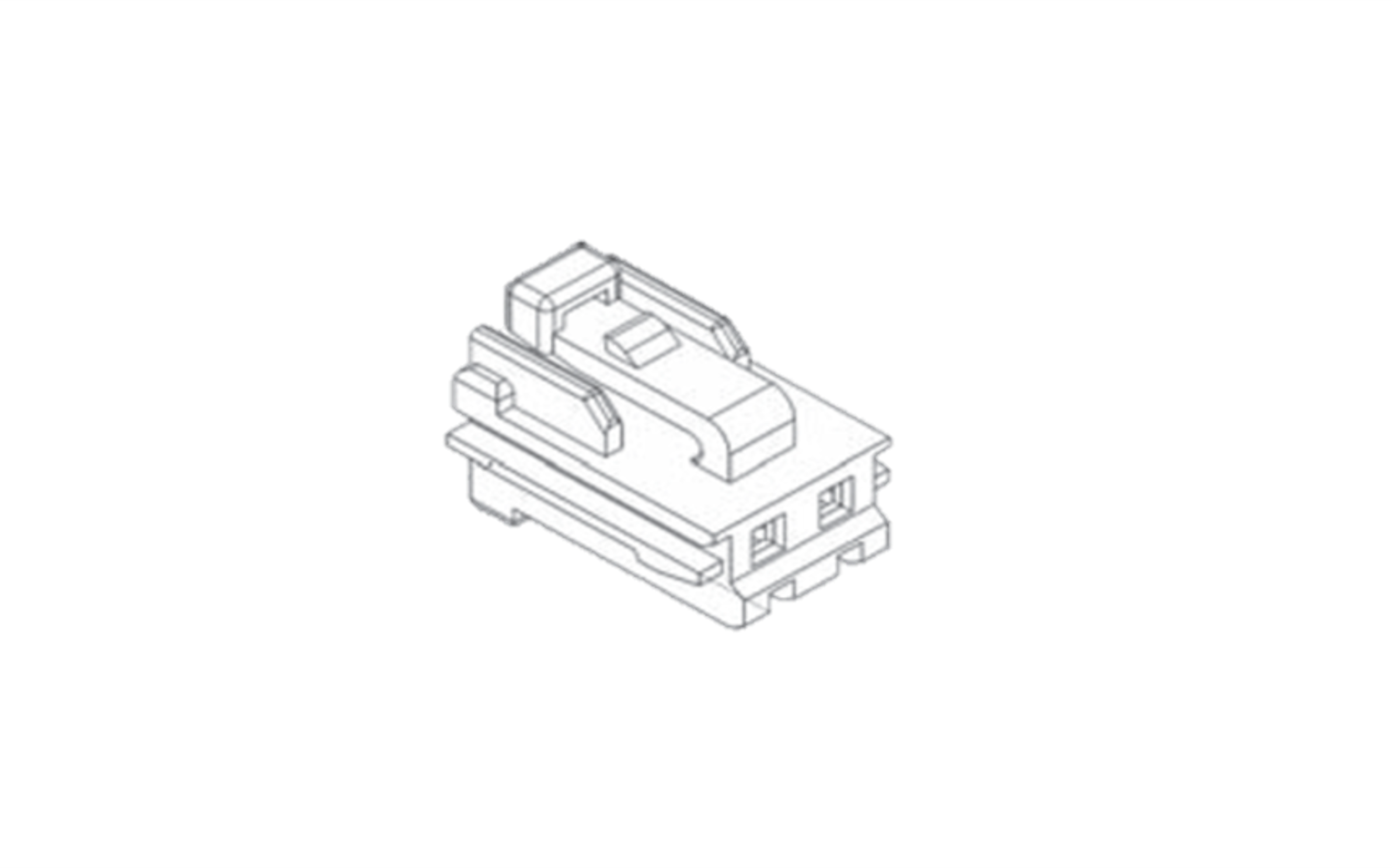

CL25A0()F 2,3,4,5 2.5 3 AC1,000V(r.m.s)1分間 -25 85 DL0121_MCICL25_BI_CL.pdf

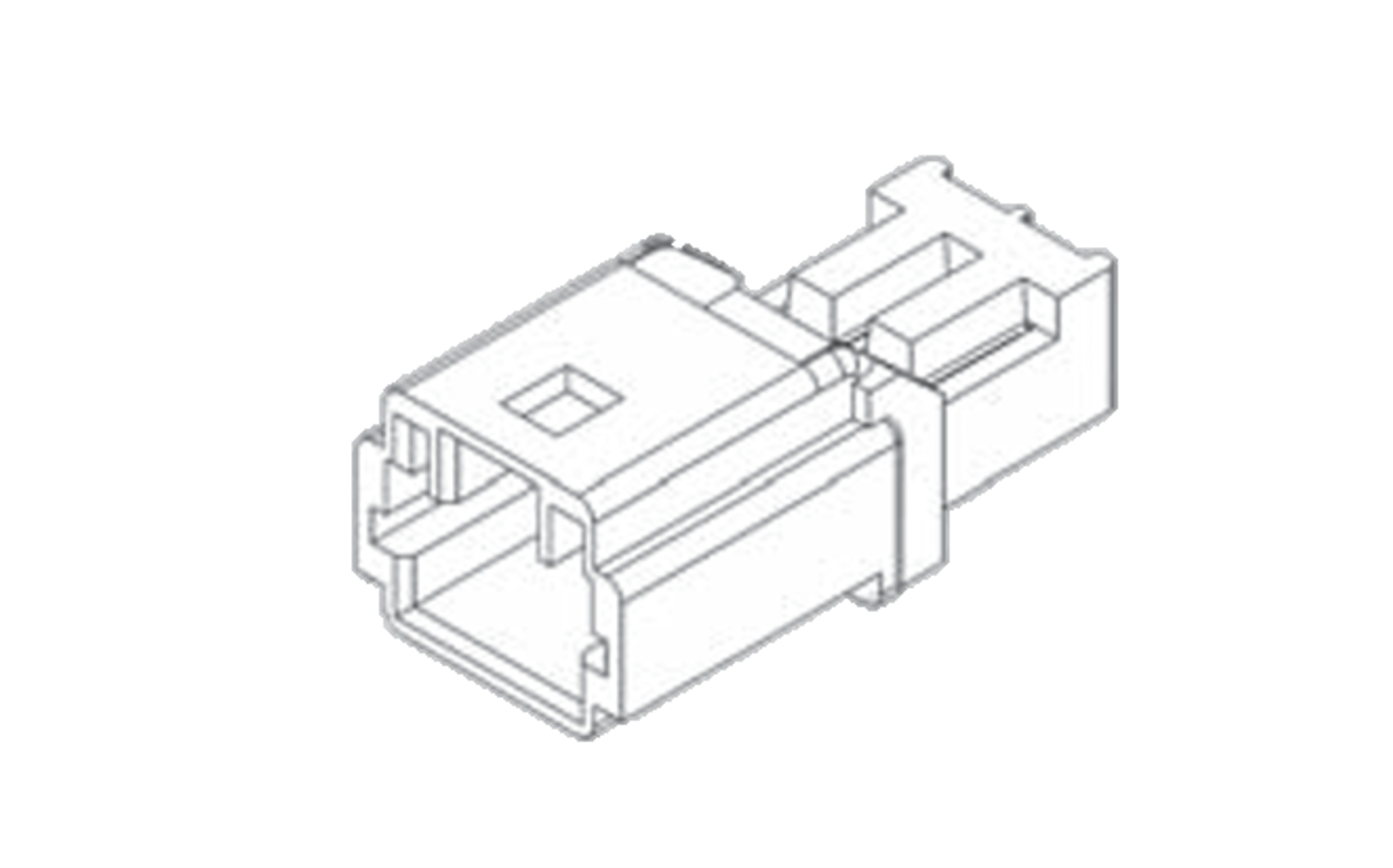

CL25A0()M 2,3,4,5 2.5 3 AC1,000V(r.m.s)1分間 -25 85 DL0121_MCICL25_BI_CL.pdf

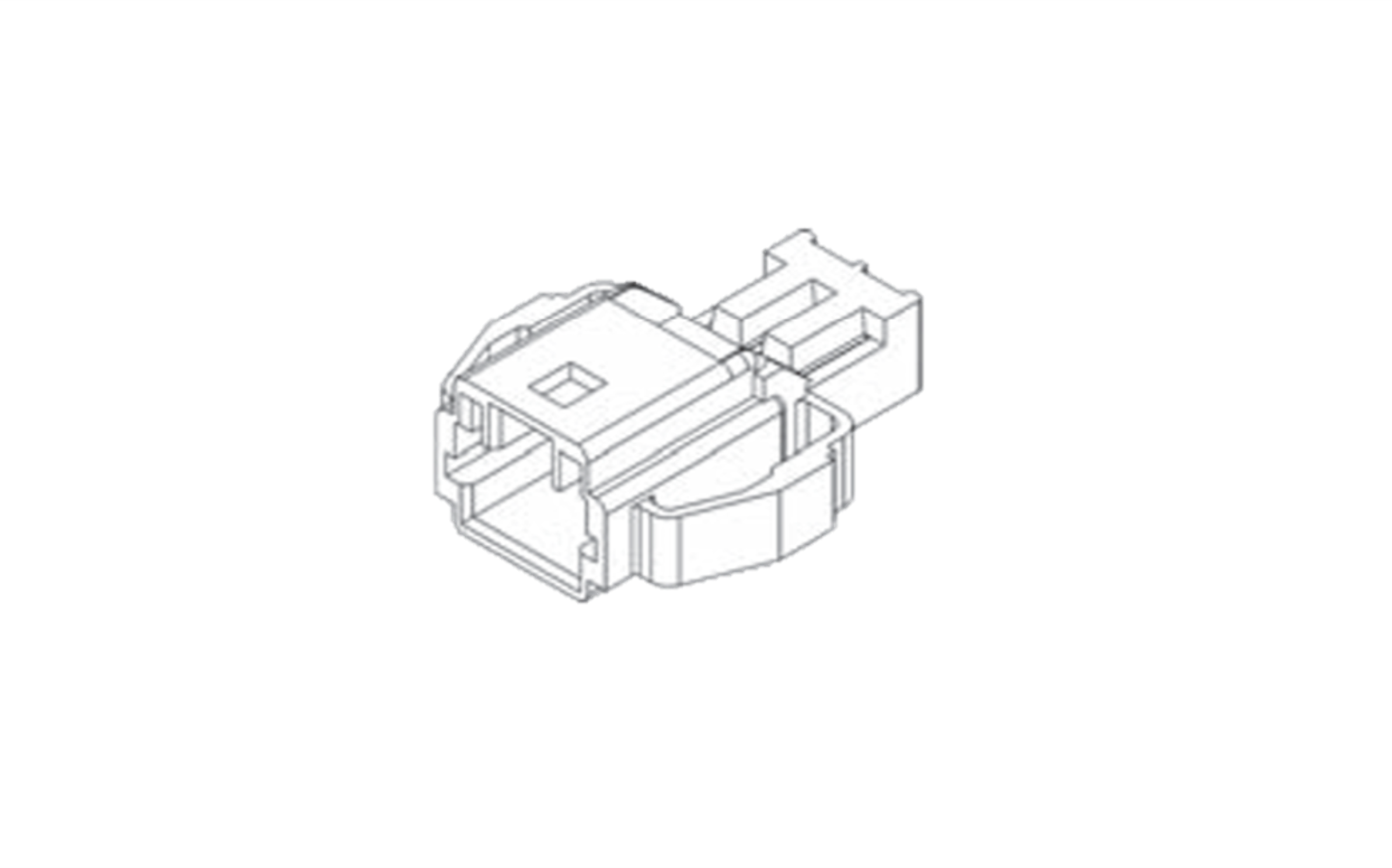

CL25B0()M 2,3,4,5 2.5 3 AC1,000V(r.m.s)1分間 -25 85 DL0121_MCICL25_BI_CL.pdf

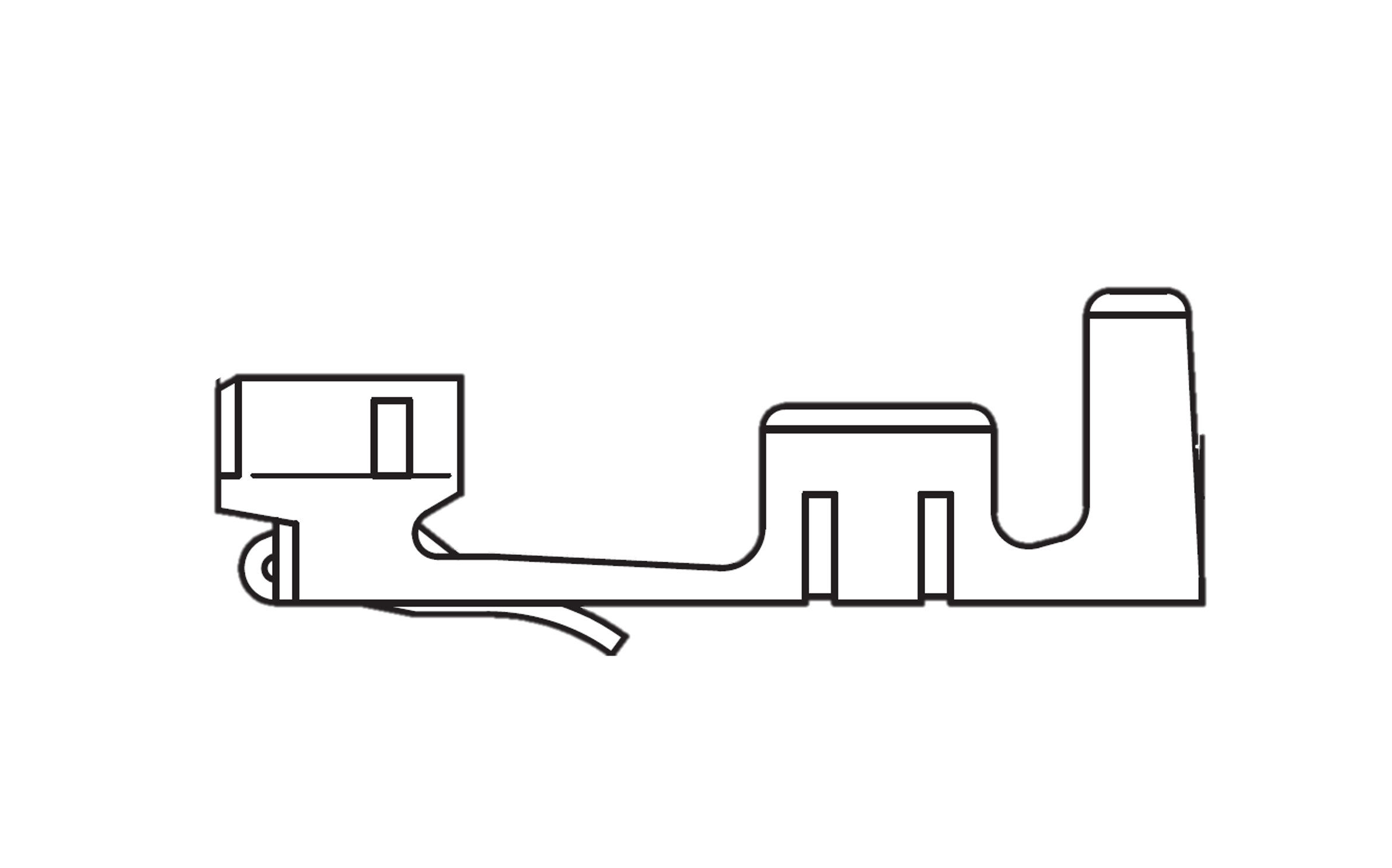

50634*-2M -25 85 Φ1.50 AWG#30~24 DL0121_MCICL25_BI_CL.pdf
50635*-2M -25 85 Φ1.70 AWG#24~22 DL0121_MCICL25_BI_CL.pdf

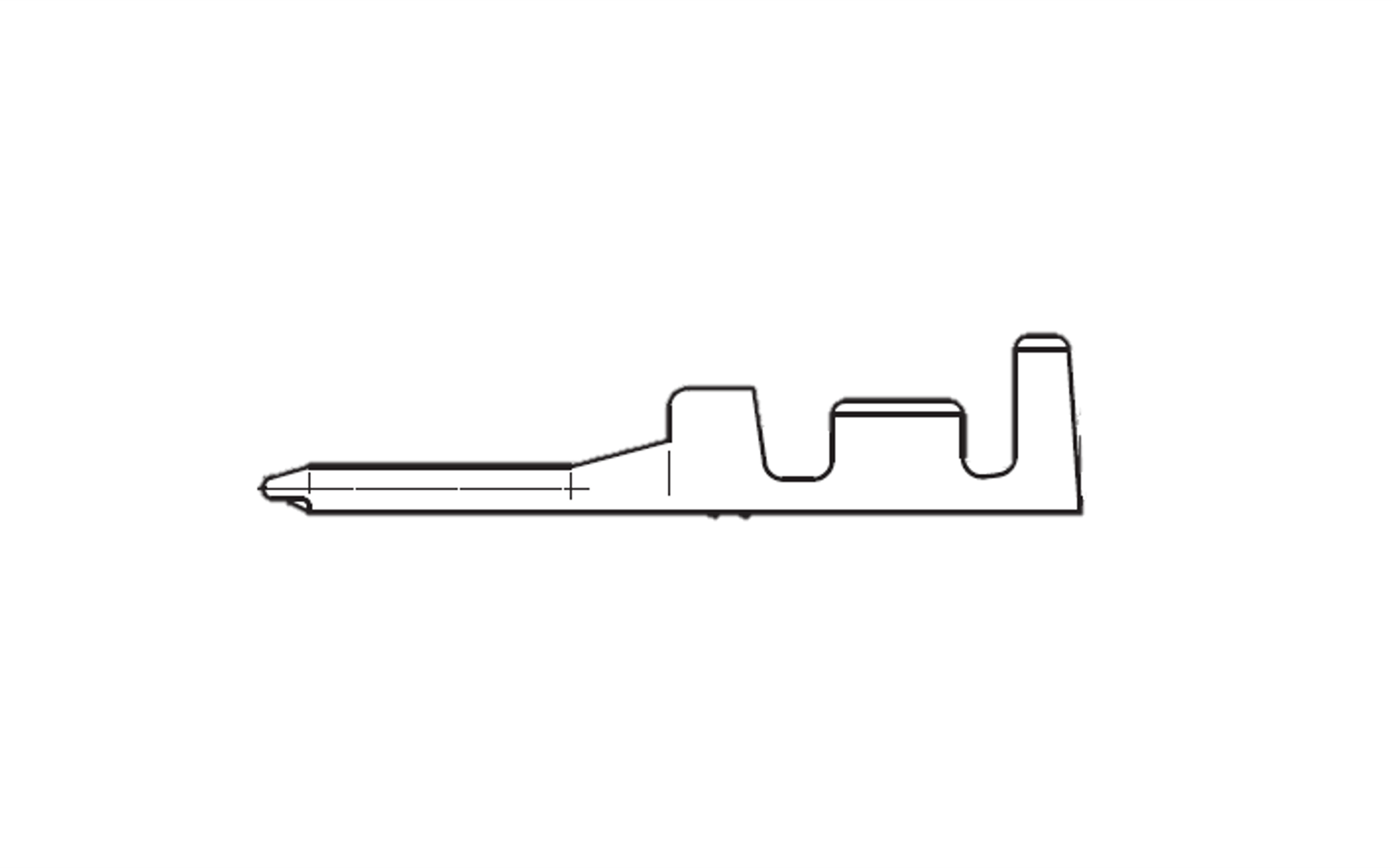

706326-2MK -25 85 Φ1.50 AWG#30~24 DL0121_MCICL25_BI_CL.pdf
706426-2MK -25 85 Φ1.70 AWG#24~22 DL0121_MCICL25_BI_CL.pdf
