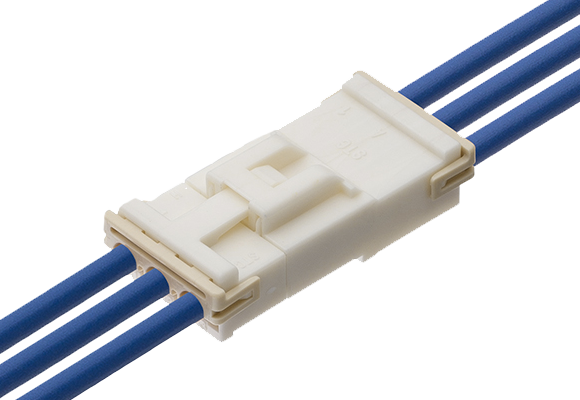

CL50シリーズ
1.接触安定性の高い形状を採用
2.端子保持力をサポートするためのバックリテーナが取付可能
【型式説明】
()・・・極数
*/#・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式 |
外観 |
芯数 |
ピッチ |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
---|---|---|---|---|---|---|---|---|---|---|

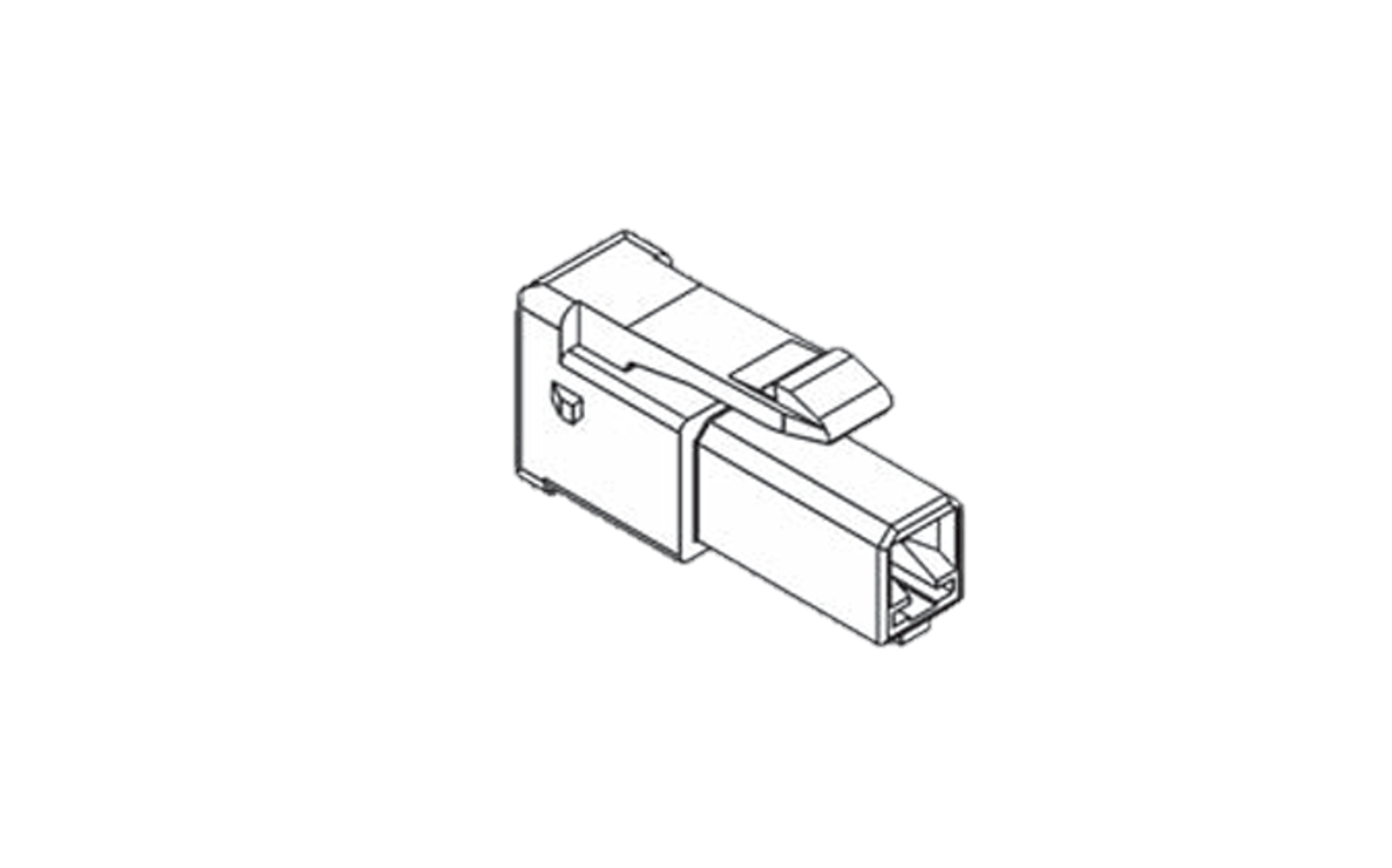

CL50H6-0()N0 | ![]() |
1,2,3 | 6.2 | 1P:21A 2P:21A 3P:20A |
AC2,000V(r.m.s)1分間 | -40 | 105 | DL0127_MCICL50_BI_CL.pdf | ||

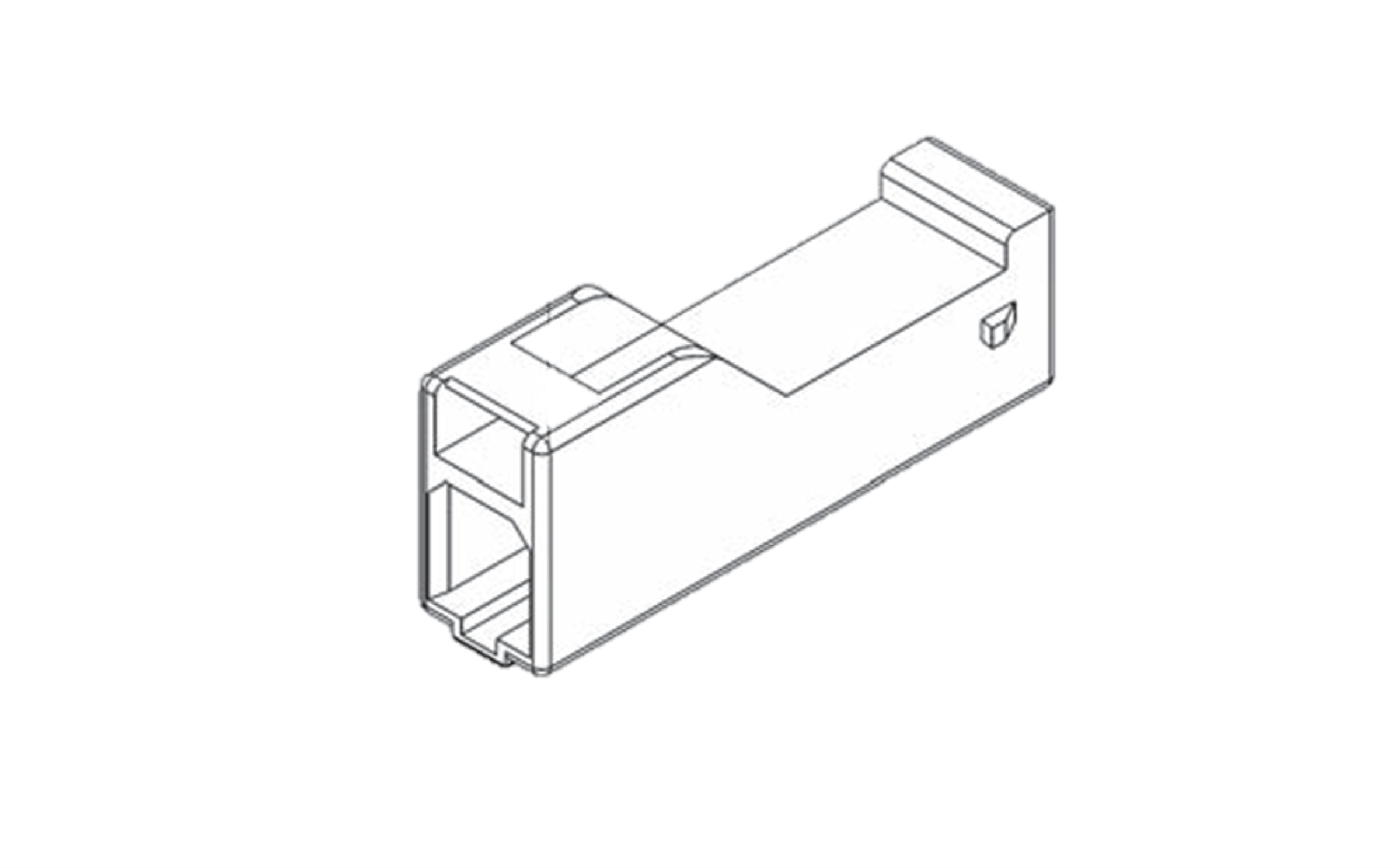

CL50H5-0()N0 | ![]() |
1,2,3 | 6.2 | 1P:21A 2P:21A 3P:20A |
AC2,000V(r.m.s)1分間 | -40 | 105 | DL0127_MCICL50_BI_CL.pdf | ||

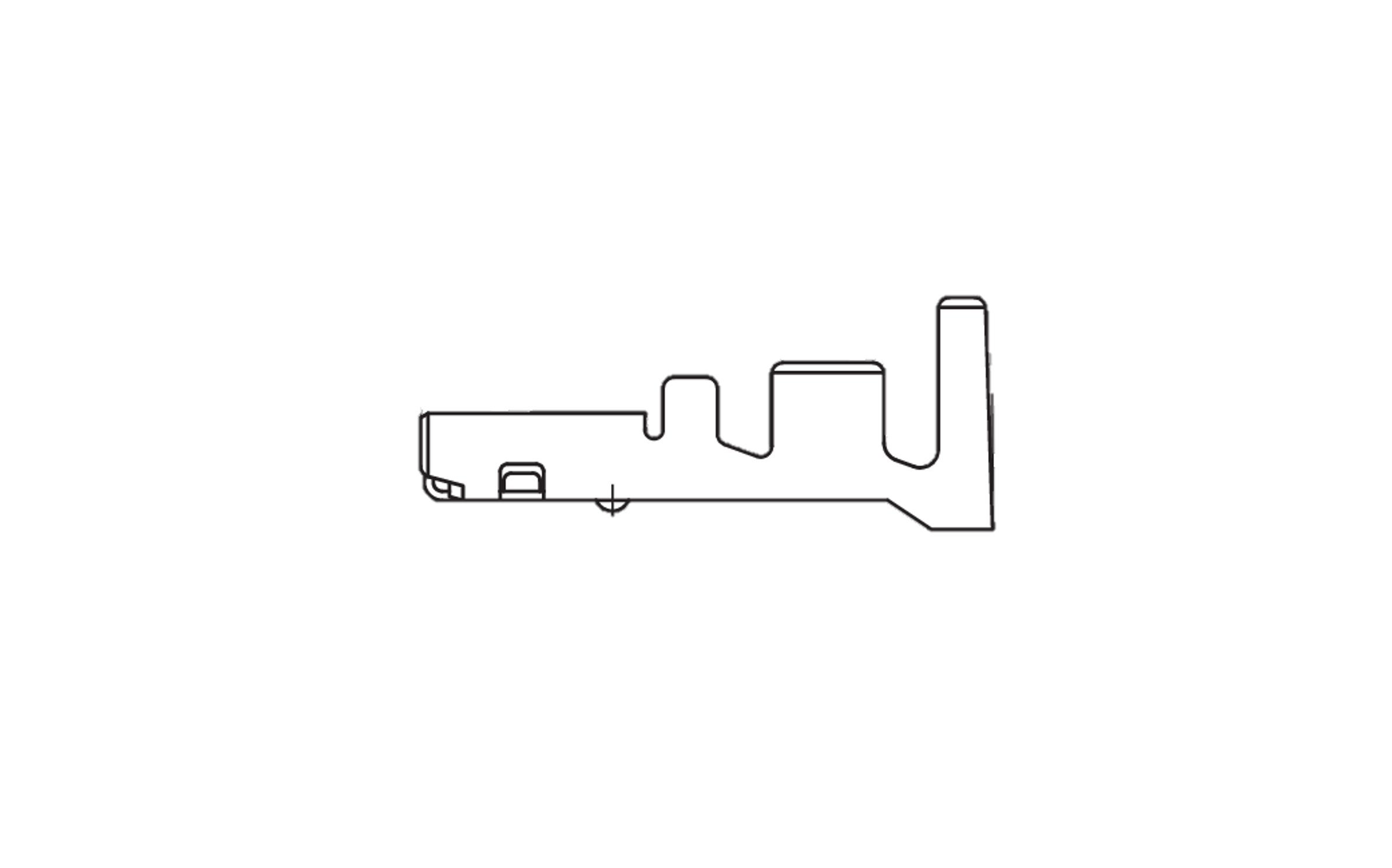

CL50C5-0*0A | ![]() |
-40 | 105 | *=1:Φ4.10 *=2:Φ3.77 *=3:Φ2.91 |
*=1:AWG#14~12 *=2:AWG#18~14 *=3:AWG#22~18 |
DL0127_MCICL50_BI_CL.pdf | ||||

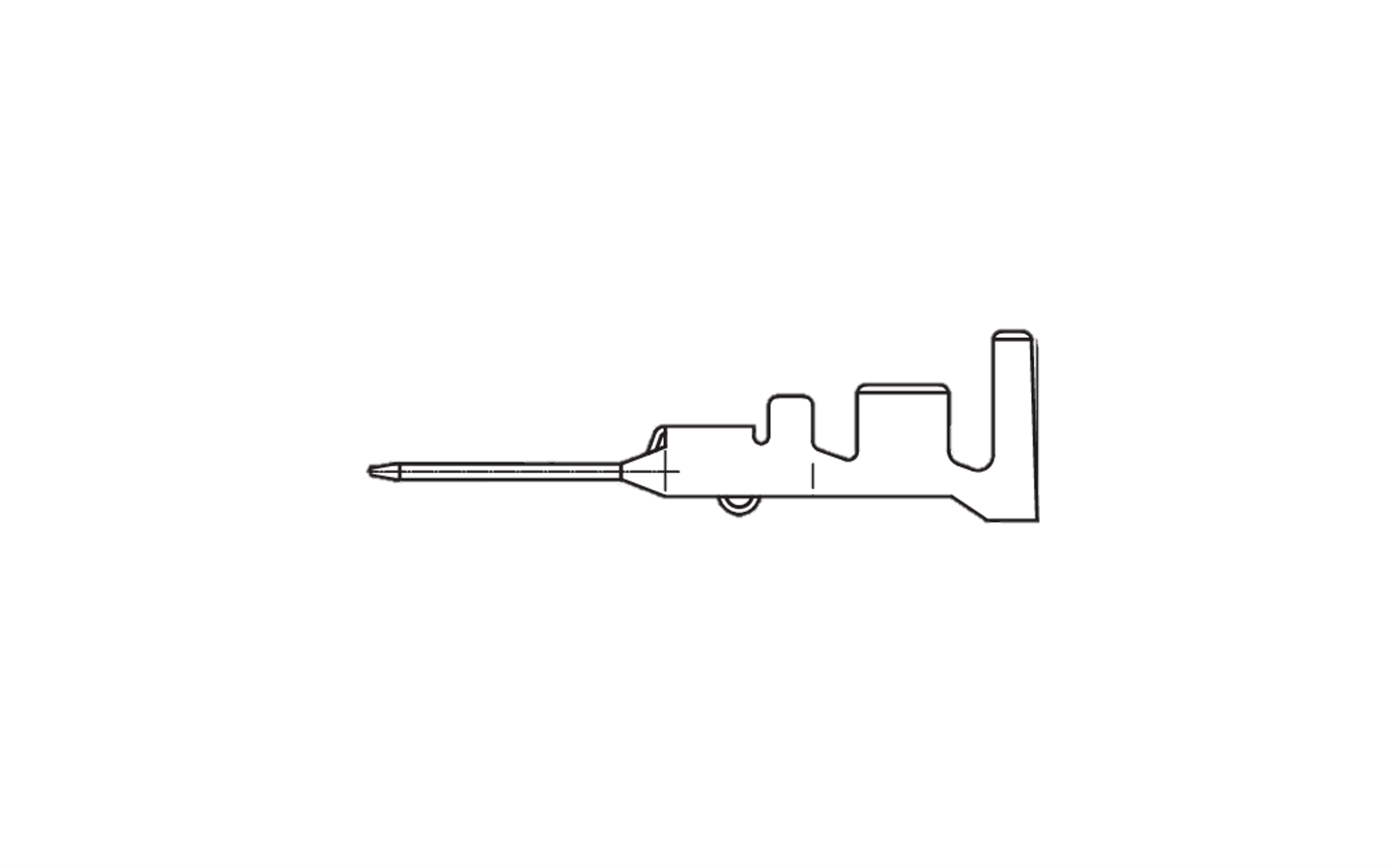

CL50C6-0*0A | ![]() |
-40 | 105 | *=1:Φ4.10 *=2:Φ3.77 *=3:Φ2.91 |
*=1:AWG#14~12 *=2:AWG#18~14 *=3:AWG#22~18 |
DL0127_MCICL50_BI_CL.pdf | ||||

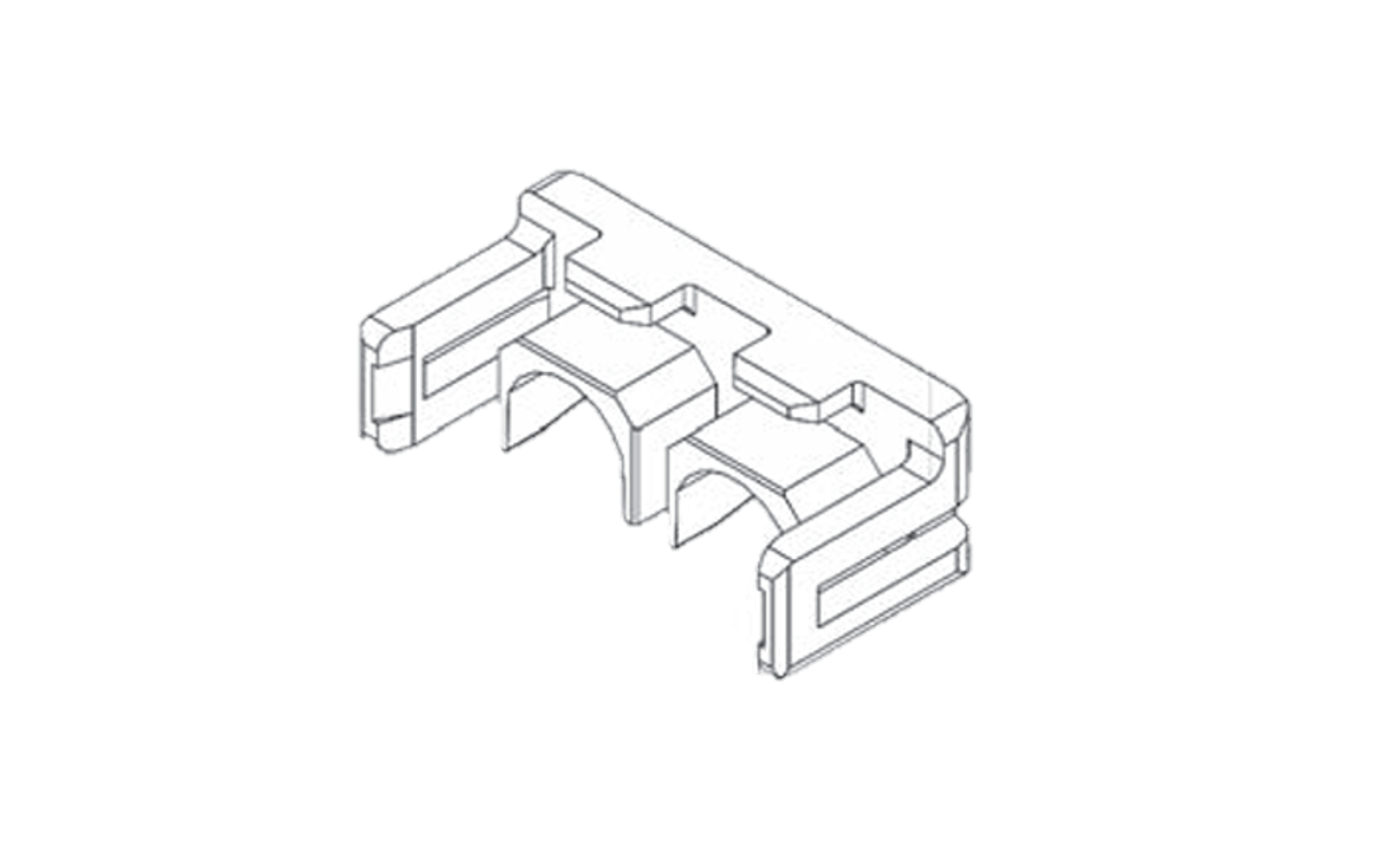

CL50H8-02N0 | ![]() |
DL0127_MCICL50_BI_CL.pdf |
