CL07D/Eシリーズ
１．電線対電線、基板対基板の2タイプを用意
２．ワイヤーシール交換で幅広い電線サイズの適用が可能
３．10A対応製品
【型式説明】
()・・・極数
＊・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適用外被径 |
適合ケーブル径 |
カタログ |
|---|---|---|---|---|---|---|---|---|---|---|---|

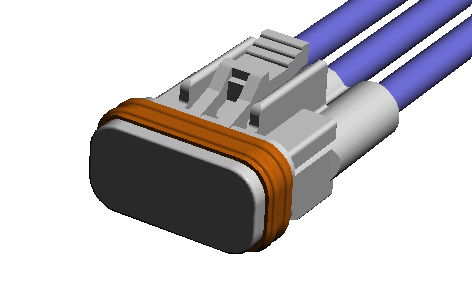

| CL07D0()A |  |
2,3 | 5.80 | 圧着 | 10.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0015_MCICL07DE_BI_CL.pdf | ||

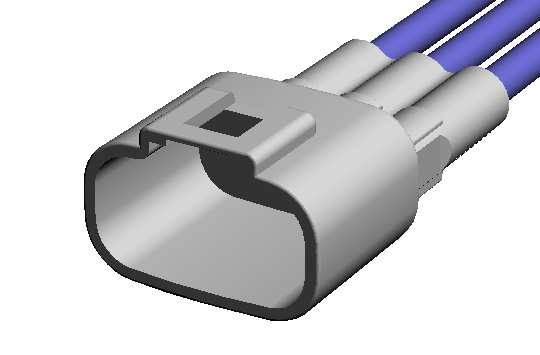

| CL07D0()M |  |
2,3 | 5.80 | 圧着 | 10.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0015_MCICL07DE_BI_CL.pdf | ||

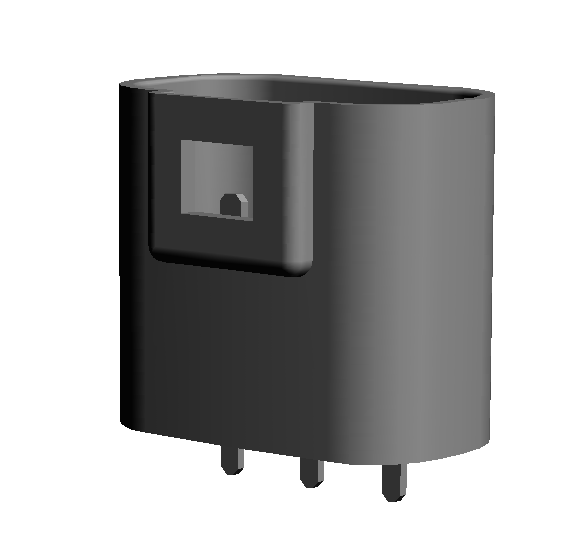

| CL07E0()M |  |
2,3 | 5.80 | DIP | 10.00 MAX | AC1,700V(r.m.s)1分間 | -40 | 105 | DL0015_MCICL07DE_BI_CL.pdf | ||

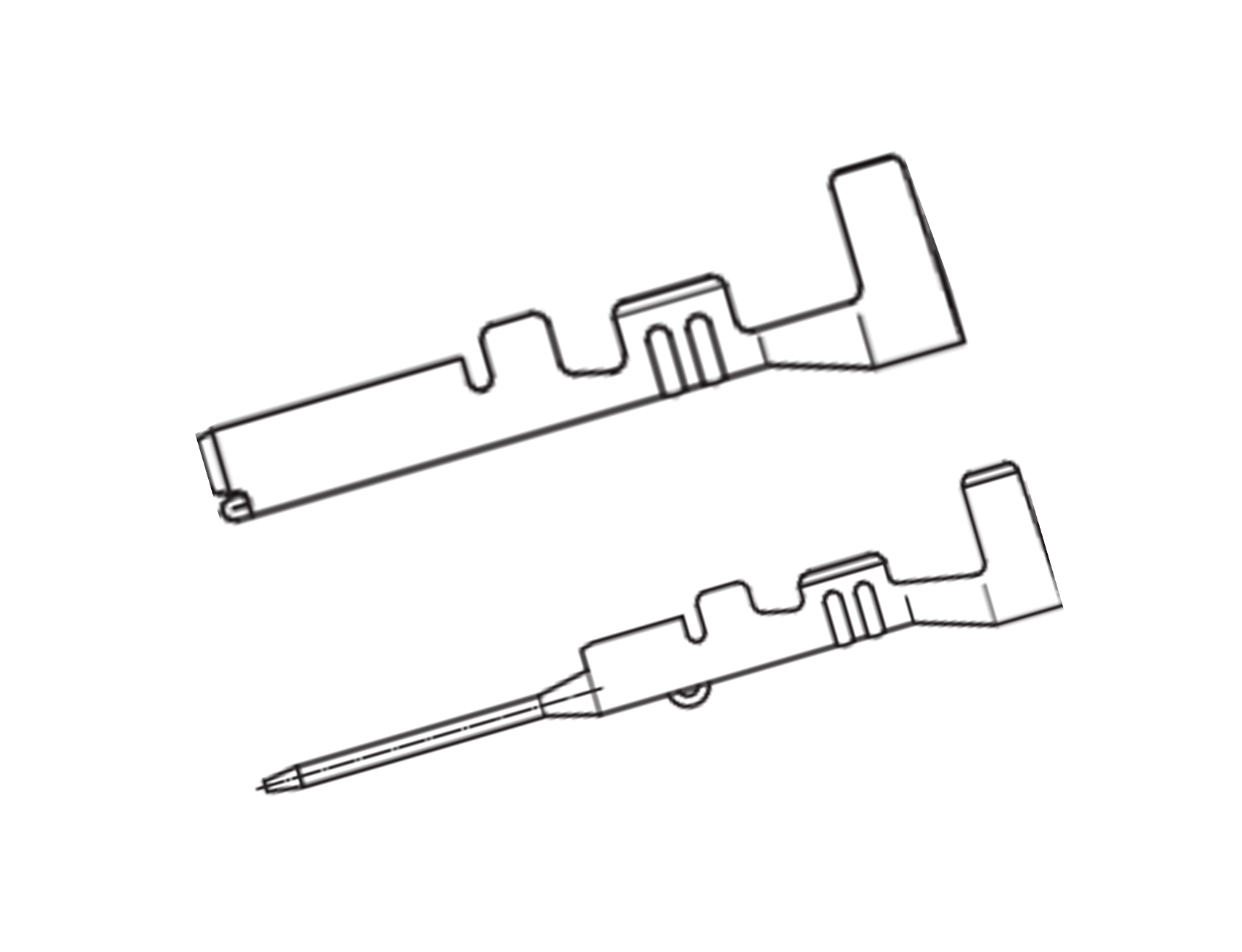

| CL07DE コンタクト |  |
圧着 | -40 | 105 | Φ2.70MAX,Φ3.10MAX | AWG#22～16 | DL0013_MCICL07A_BI_CL.pdf | ||||

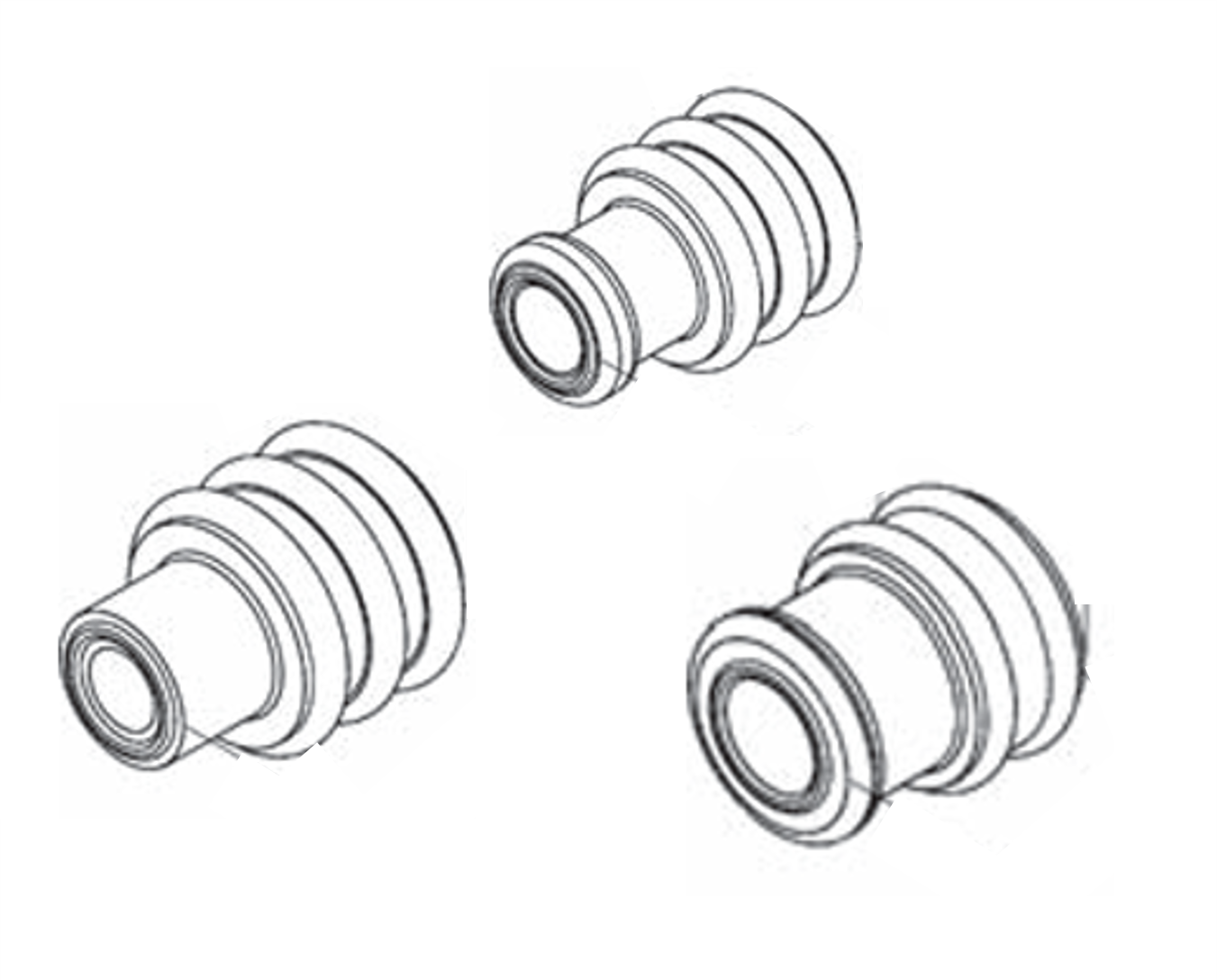

| CL07DE ワイヤーシール |  |
ワイヤーシール | -40 | 105 | Φ1.70～2.10 | DL0013_MCICL07A_BI_CL.pdf |
