CL07D/Eシリーズ
１．電線対電線、基板対基板の2タイプを用意
２．ワイヤーシール交換で幅広い電線サイズの適用が可能
３．10A対応製品
【型式説明】
()・・・極数
＊・・・製品仕様
-
-

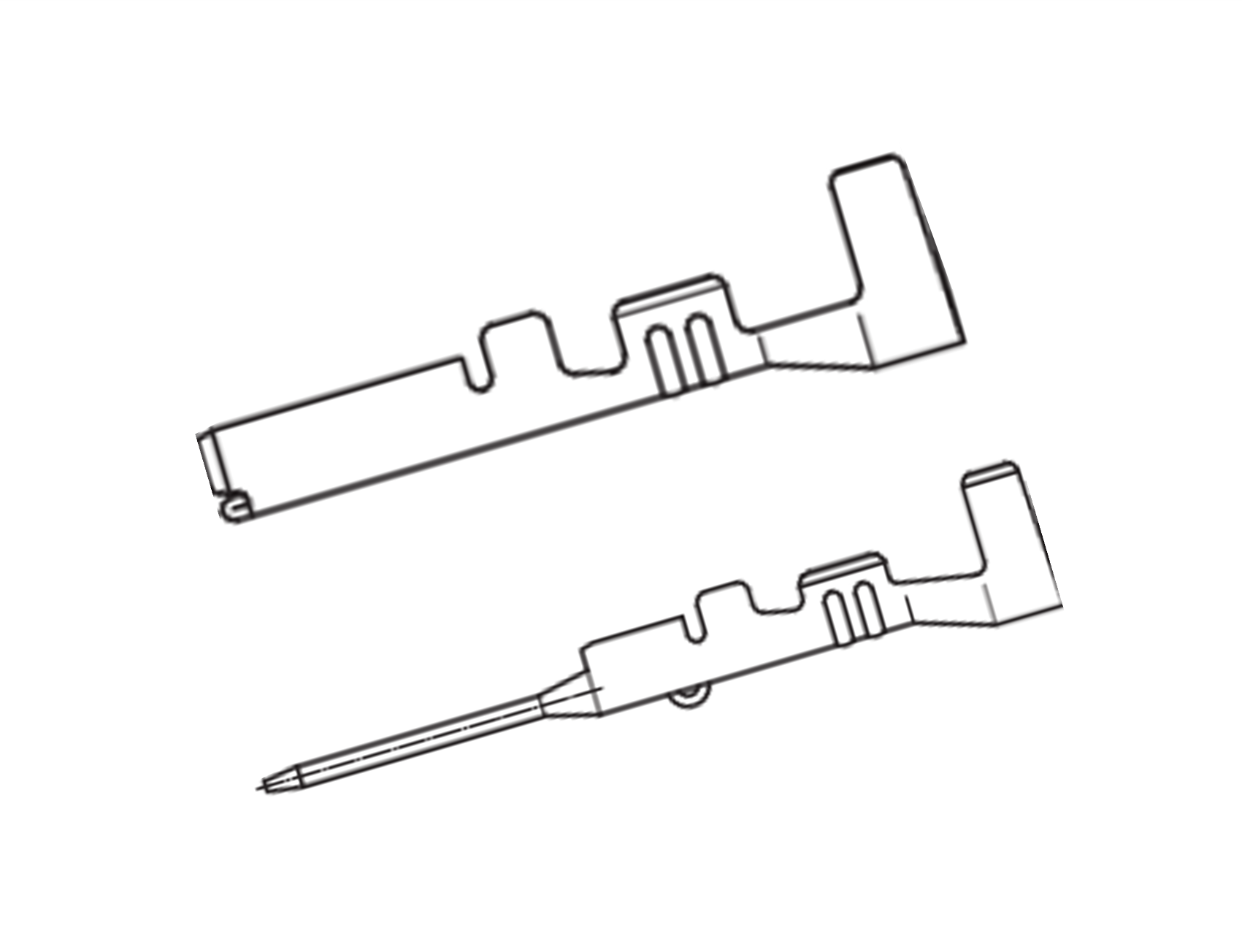

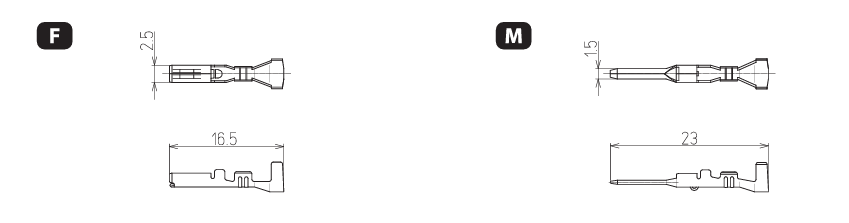

型式 CL07DE コンタクト 実装/結線方法 圧着 使用温度範囲
下限
[℃]-40 使用温度範囲
上限
[℃]105 適用外被径
[Φ]Φ2.70MAX,Φ3.10MAX 適合ケーブル径 AWG#22～16
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
実装/結線方法
使用温度範囲
下限
[℃]使用温度範囲
上限
[℃]適用外被径
[Φ]適合ケーブル径
カタログ
215001-2M 圧着 -40 105 Φ2.70MAX AWG#22～20 DL0015_MCICL07DE_BI_CL.pdf 215002-2M 圧着 -40 105 Φ2.70MAX AWG#22～20 DL0015_MCICL07DE_BI_CL.pdf 215092-2M 圧着 -40 105 Φ2.70MAX AWG#22～20 DL0015_MCICL07DE_BI_CL.pdf 215003-2M 圧着 -40 105 Φ3.10MAX AWG#20～16 DL0015_MCICL07DE_BI_CL.pdf 215093-2M 圧着 -40 105 Φ3.10MAX AWG#20～16 DL0015_MCICL07DE_BI_CL.pdf 215004-2M 圧着 -40 105 Φ3.10MAX AWG#20～16 DL0015_MCICL07DE_BI_CL.pdf 215094-2M 圧着 -40 105 Φ3.10MAX AWG#20～16 DL0015_MCICL07DE_BI_CL.pdf 215005-2M 圧着 -40 105 Φ3.10MAX AWG#14 DL0015_MCICL07DE_BI_CL.pdf 215006-2M 圧着 -40 105 Φ3.10MAX AWG#14 DL0015_MCICL07DE_BI_CL.pdf -
-
掲載している商品の仕様は参考値です。お客様の性能を保証するものではありません。
商品および仕様は、改良等のため予告なく記載内容を変更する場合があります。
採用のご検討やご注文の際は当社販売窓口までお問い合わせのうえ、納入仕様書の取り交わしをお願いします。
特に車載用途や医療用途などの高い信頼性やお客様指定の品質保証プログラムがある場合は、必ず事前に当社販売窓口までご相談下さいますようお願いいたします。
