ゲージ圧センサーは、MEMS技術を用いた圧力センサーICです。MEMSセンサーと⊿ΣADコンバータを組み合わせた製品で、高精度な圧力値をデジタル値で出力します。インターフェースはI2CとSPIがあります。

概要

MEMS技術を用いた小型ピエゾ抵抗式圧力センサ。16bit分解能の⊿ΣADコンバータを搭載し、高精度な圧力値をデジタル値で出力します。インターフェースにはSPIを採用し、マイコンとの通信を行ないます。また内蔵の温度センサとEEPROMのデータを用いることで、外部マイコン上の専用ソフトウェアで温度変化による特性変動を補正できます。

  • 家庭用血圧計
    その他空気圧を利用するデバイス

  • ① 小型パッケージ 7.0(W) ×7.0(D) ×7.2(H)mm
    ② ⊿ΣADコンバータ(16bit分解能)を搭載することにより
    高精度な圧力値を出力可能
     圧力分解能:3.3Pa(0.025mmHg)
     圧力精度:± 266Pa(±2mmHg)
    ③ 内蔵の温度センサとEEPROM に書き込まれた補正データを
    使用して、温度補正が可能(演算機能は内蔵しておりません。)

  • 圧力の種類 ゲージ圧
    圧力の媒体 空気(結露無きこと)
    電源電圧範囲
    [V]
    2.4~3.6
    動作温度範囲
    [℃]
    0~60
    動作圧力範囲
    [kPa]
    0~40
    消費電流
    [μA]
    530
    圧力精度
    [Pa]
    ±266
    変換時間
    [ms]
    5.1
    インターフェース SPI

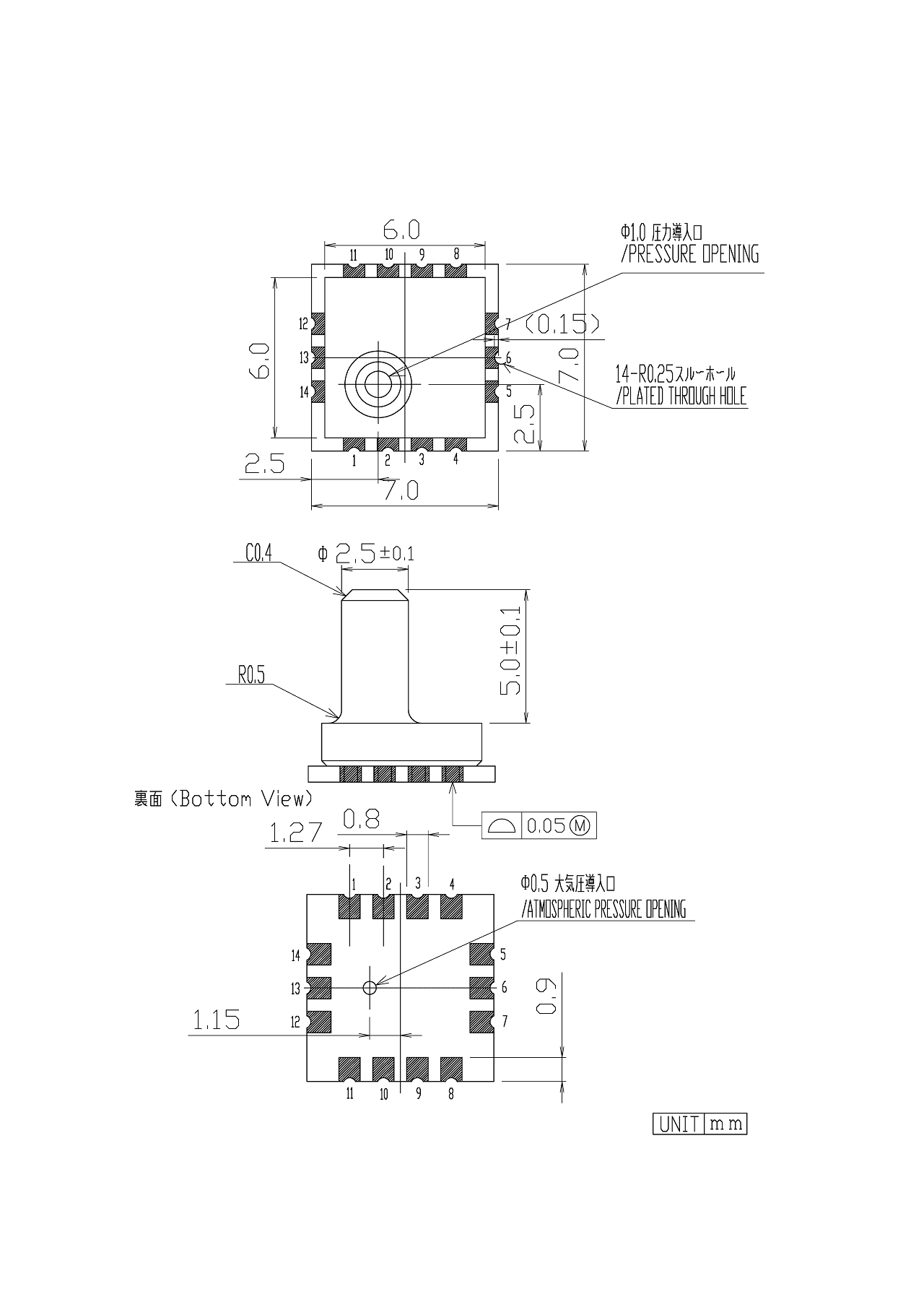

  • 7.0 x 7.0 x 7.2
