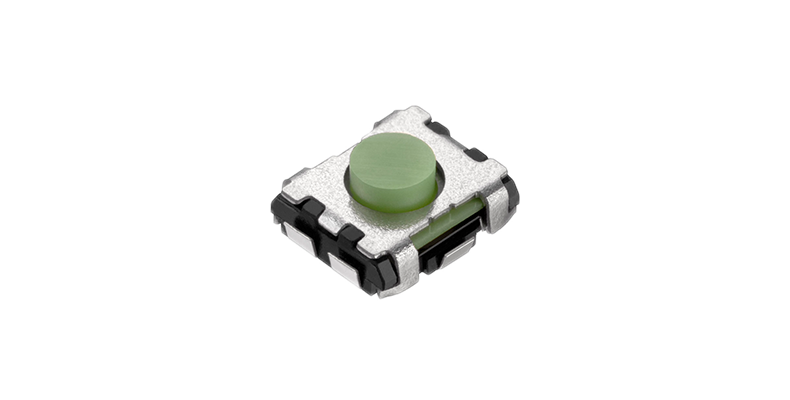

タクティールスイッチ ボタン付きタクティールスイッチ

SOF Series

特長

1. 小型で実装面積が小さい。
2. ステンレス製メタルドーム使用により、シャープな感触で高寿命。
3. キーピッチの狭いセットに最適。
4. SMT、リフローはんだ付け可能。

主な用途

1. 小型電子機器の操作スイッチ。

規格

定格(抵抗負荷) DC12V、50mA
接触抵抗 1Ω以下
絶縁抵抗 10MΩ以上
耐電圧 AC100V、1分間
寿命性 100,000回
梱包単位 SOF-242HST: 5,000pcs
SOF-242HNT: 5,000pcs
SOF-262HST: 5,000pcs
SOF-262HNT: 5,000pcs
SOF-232HST: 4,000pcs
SOF-232HNT: 4,000pcs
SOF-268HFT: 5,000pcs
SOF-269HFT: 5,000pcs

外形図

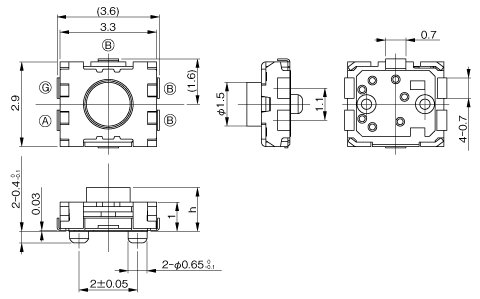

丸ボタン

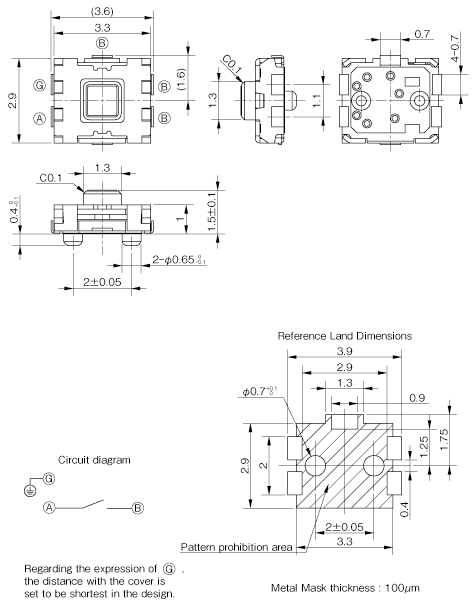

角ボタン

Unit:mm

おことわり

・記載された製品は改良などにより、外観及び記載事項の一部を予告なく変更することがあります。
・記載内容は実際にご注文される時点での個別の製品の仕様を保証するものではありませんので、ご使用にあたりましては、必ず製品仕様書・製品規格をご請求の上、確認して頂きますようお願い致します。
