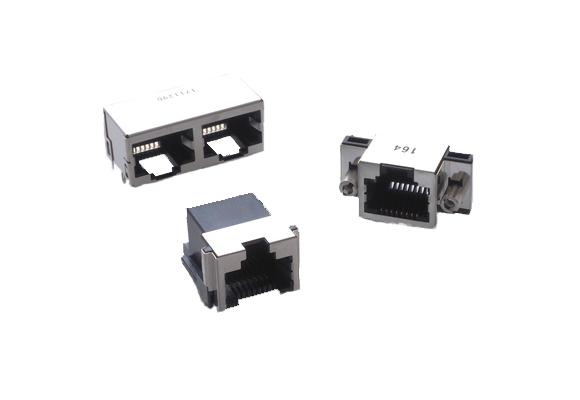

MODシリーズ
１．シールド･遮断板によりEMI強化品もご用意
２．薄型タイプもご用意(奥行寸法12mm縮小）
３．ねじロックによるプラグ抜け防止機構品もご用意
【型式説明】
()・・・極数
＊/#・・・製品仕様
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外観 |
芯数 |
ピッチ |
実装/結線方法 |
定格電流 |
耐電圧 |
使用温度範囲 |
使用温度範囲 |
適合ケーブル径 |
図面 |
|---|---|---|---|---|---|---|---|---|---|---|

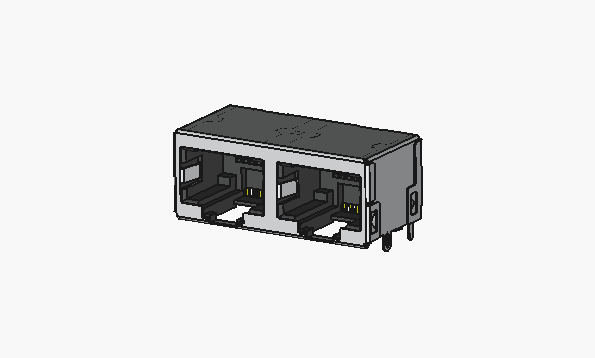

| MOD-WRJ88LY1G-TPA+ |  |
8 | 1.02 | 2連静電対策/SMT | 0.5 | AC500V(r.m.s)1分間 | -40 | 85 | DL0101_HTKMOD_BI.pdf | |
| MOD-YSJ88YA03C+ | 8 | 1.02 | SMT | 0.5 | AC500V(r.m.s)1分間 | -40 | 70 | DL0102_HTKMOD_EN.pdf | ||
| MOD-J88DA12A+ | 8 | 1.02 | DIP | 1.5 | AC500V(r.m.s)1分間 | -40 | 70 | DL0103_HTKMOD_JP.pdf | ||
| MOD-J88YA02F+ | 8 | 1.02 | SMT | 0.5 | AC500V(r.m.s)1分間 | -40 | 70 | DL0104_HTKMOD_JP.pdf | ||
| MOD-SJ88DA02B+ |  |
8 | 1.02 | DIP | 0.5 | AC500V(r.m.s)1分間 | -55 | 85 | DL0105_HTKMOD_EN.pdf | |
| MOD-SJ88YA02B3+ |  |
8 | 1.02 | SMT | 0.5 | AC500V(r.m.s)1分間 | -55 | 85 | DL0106_HTKMOD_JP.pdf | |
| MOD-RJ88LY1GA-TP+ | 8 | 1.02 | シングル静電対策/SMT | 0.5 | AC500V(r.m.s)1分間 | -40 | 85 | DL0107_HTKMOD_BI.pdf | ||
| MOD-YSJ88D03C+ | 8 | 1.02 | DIP | 0.5 | AC500V(r.m.s)1分間 | -40 | 70 | DL0102_HTKMOD_EN.pdf | ||
| MOD-YSP88P03+ |  |
8 | 1.02 | 圧接 | 0.5 | AC500V(r.m.s)1分間 | -40 | 70 | AWG26 | DL0108_HTKMOD_EN.pdf |
