スパイラルインダクタ内蔵オペアンプ

スパイラルインダクタを内蔵した低ノイズオペアンプです。このICを用いると簡単に非接触でAC電流を検出することが可能となります。

ダウンロード

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

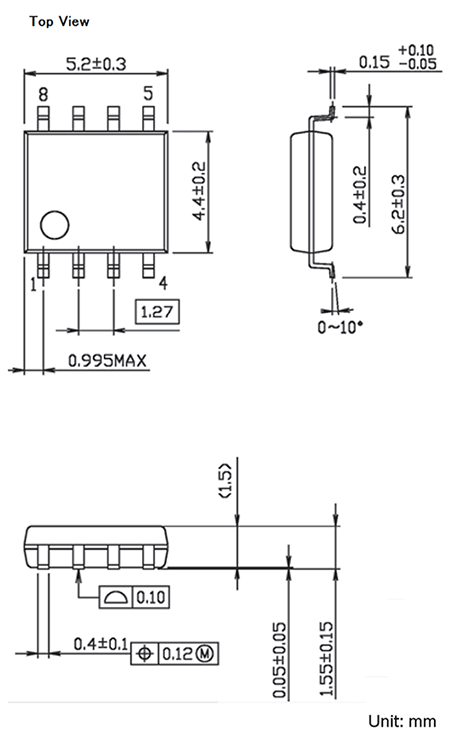

型式	外形寸法図	概要	動作温度範囲下限 [℃]	動作温度範囲上限 [℃]	Vcc 動作電圧下限 [V]	Vcc 動作電圧上限 [V]	BIAS 動作電圧1 下限 [V]	BIAS 動作電圧1 上限 [V]	パッケージ	関連データ

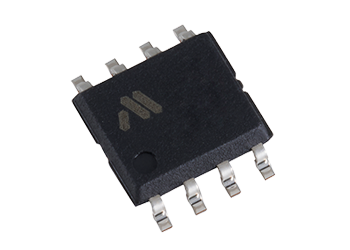

MM1969		MM1969はスパイラルインダクタを内蔵した低ノイズオペアンプです。電力線にAC電流が流れた際に発生する磁界をIC内蔵のスパイラルインダクタで検出します。検出した起電力を内蔵の低ノイズアンプで増幅（ゲインは外付抵抗で設定）し、外部のADCやマイコンへアナログ信号を送信します。これにより非接触でAC電流を検出することが可能となります。	-40	85	3	5.5	0.42	1	SOP-8G	製品カタログPDF
