設計・調達の手間を削減！複合部品・最適ユニット カスタム総合ガイド 【ブラシ付きDCモーター編】

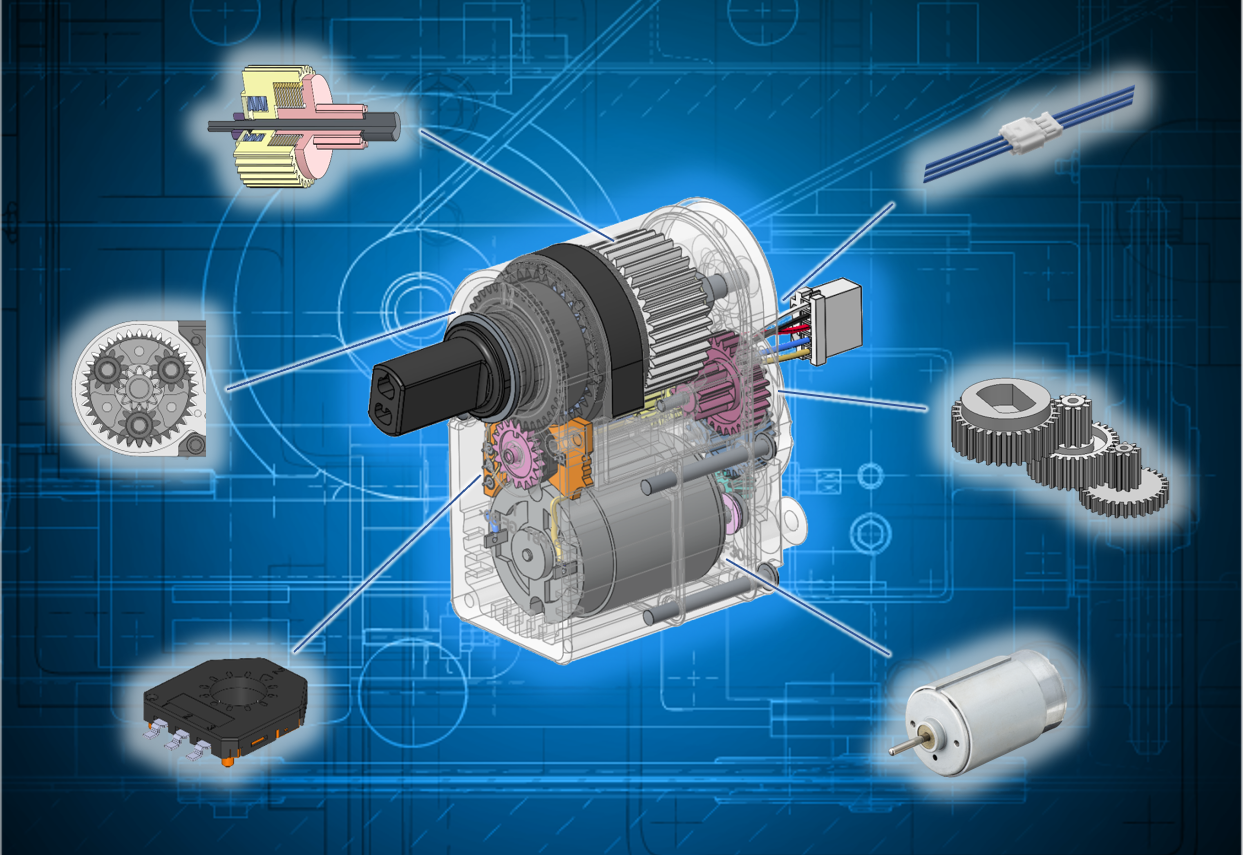

モーター単体での組み込みや、別途部品を手配するのは手間ではありませんか？
1. ミネベアミツミのDCモーター カスタムオプション
-

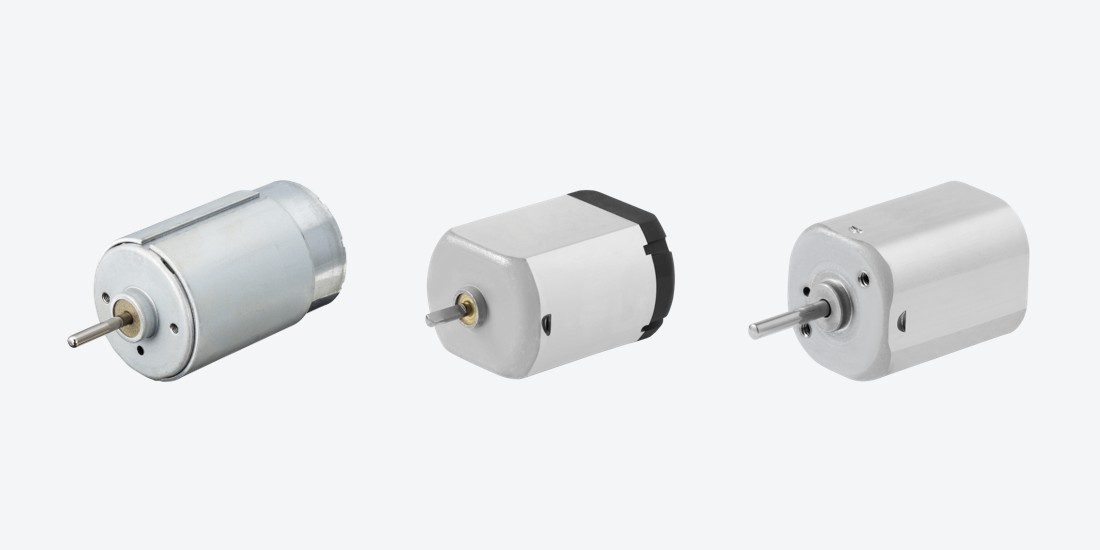

モーター
仕様に合わせて丸型・小判型・角型から形状を選択し、
特性をカスタマイズ可能です。 -
ブラシ材質
低電圧向けで起動性の良い「金属」と、大電流に強く長寿命な「カーボン」から用途に応じて適切な材質をご提案します。 -

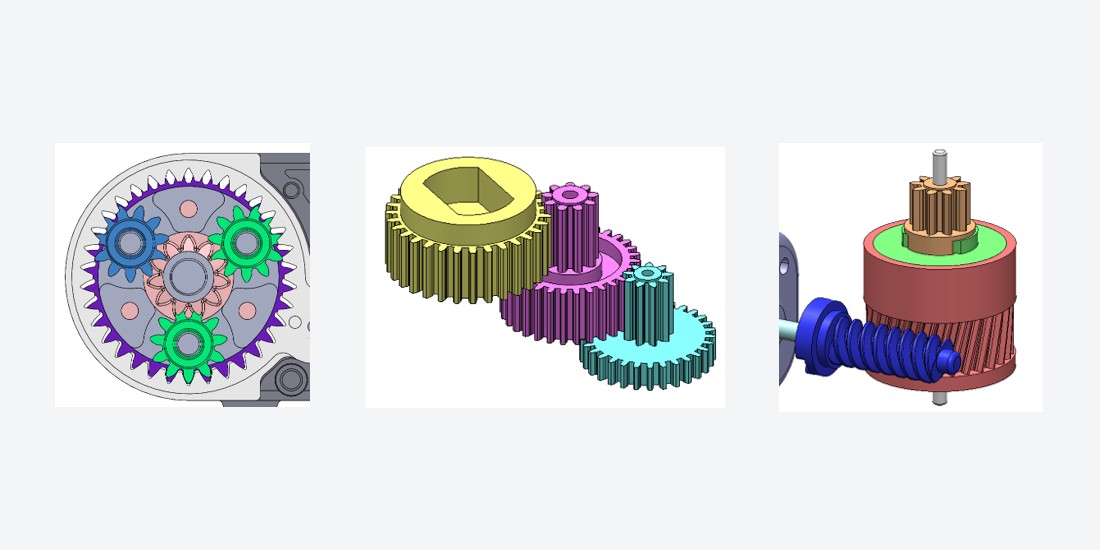

ギアボックス
用途やトルク、スペースに合わせて、遊星ギア、平歯ギア、ウォームギアを組み込みます。 -

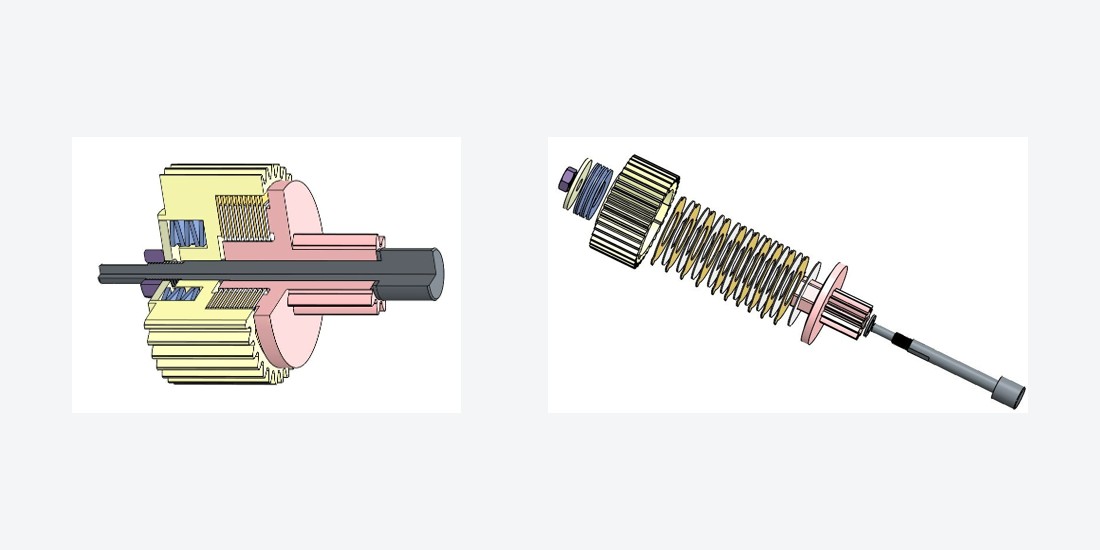

トルクリミッター
予期せぬ過負荷から部品を保護するためのトルクリミッターの組み込みに対応します。 -

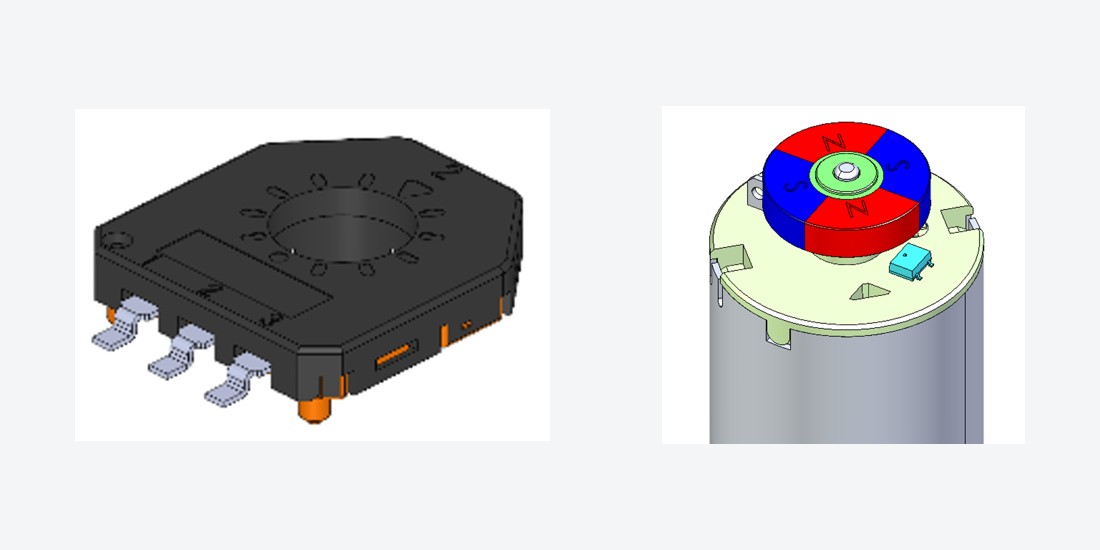

ポテンショメーター・エンコーダ
より高精度な制御や、細かな位置決めを実現するポテンショメーターやエンコーダをモーターと一体のユニットとしてご提供します。
2. 設置スペース・用途に合わせた「形状」

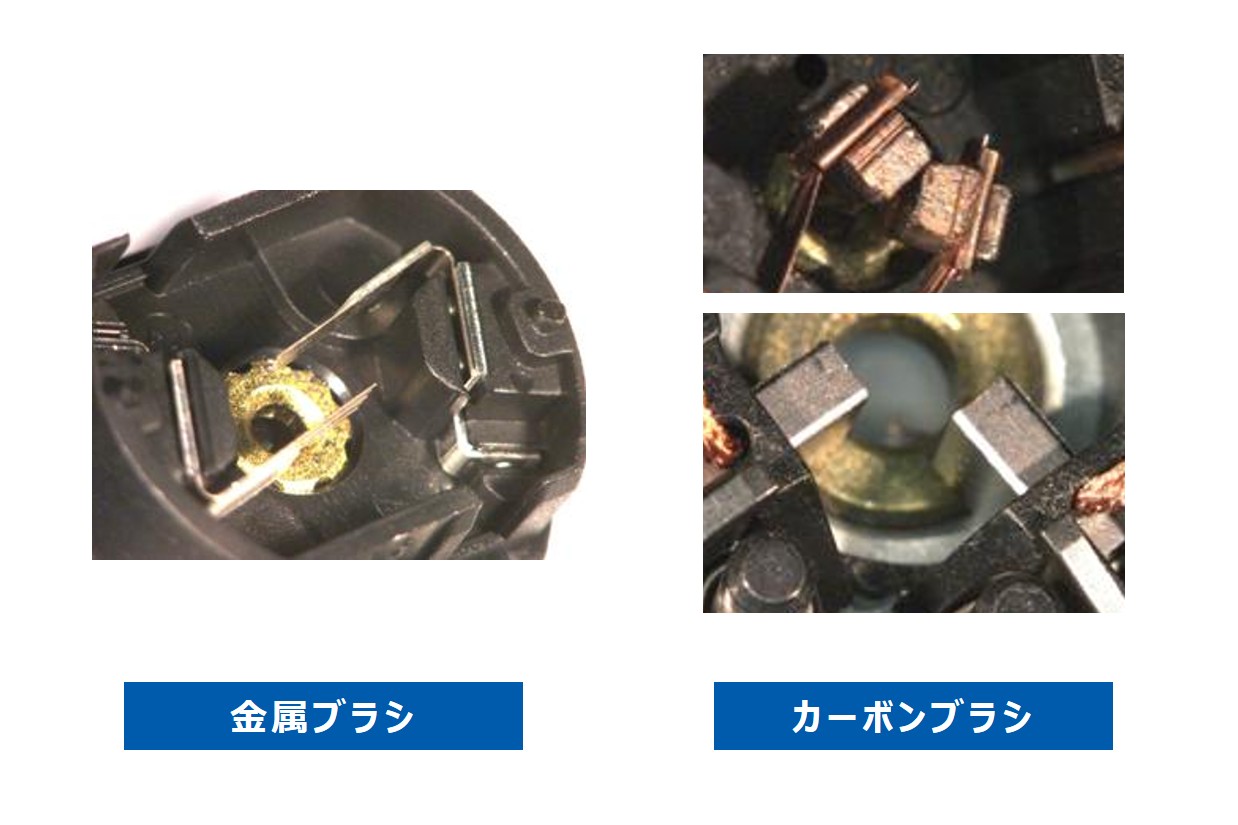

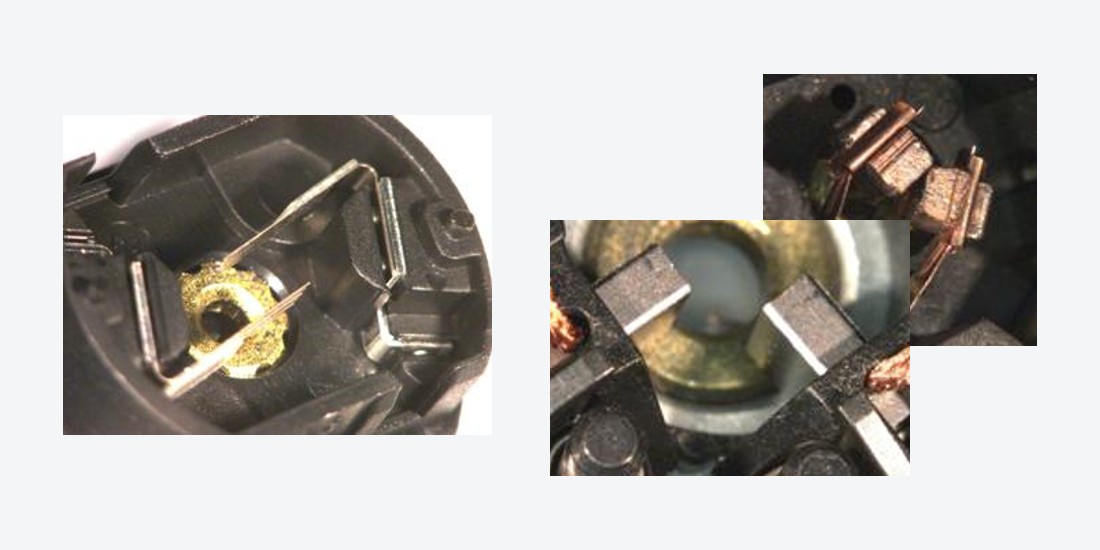

3. モーター寿命と性能を最適化する「ブラシ材質」
DCブラシモーターは構造上、回転時に接点（ブラシ）が摩耗するため、ブラシの寿命がモーター本体や組み込まれる機器全体の耐用年数・メンテナンス頻度に直結する重要な要素です。ミネベアミツミでは低電圧で起動性が良い「金属」と、高電圧・大電流で高寿命を実現する「カーボン」から用途に合わせて適切な材質をご提案いたします。
- 金属ブラシ
- 接触抵抗が低く低電圧でも起動性に優れる。モーター特性のロスが少なく、低電圧・低電流の小型モーター向け。
- カーボンブラシ
- 高電圧・高電流でも高寿命を実現。耐久性が求められる大型モーター向け。

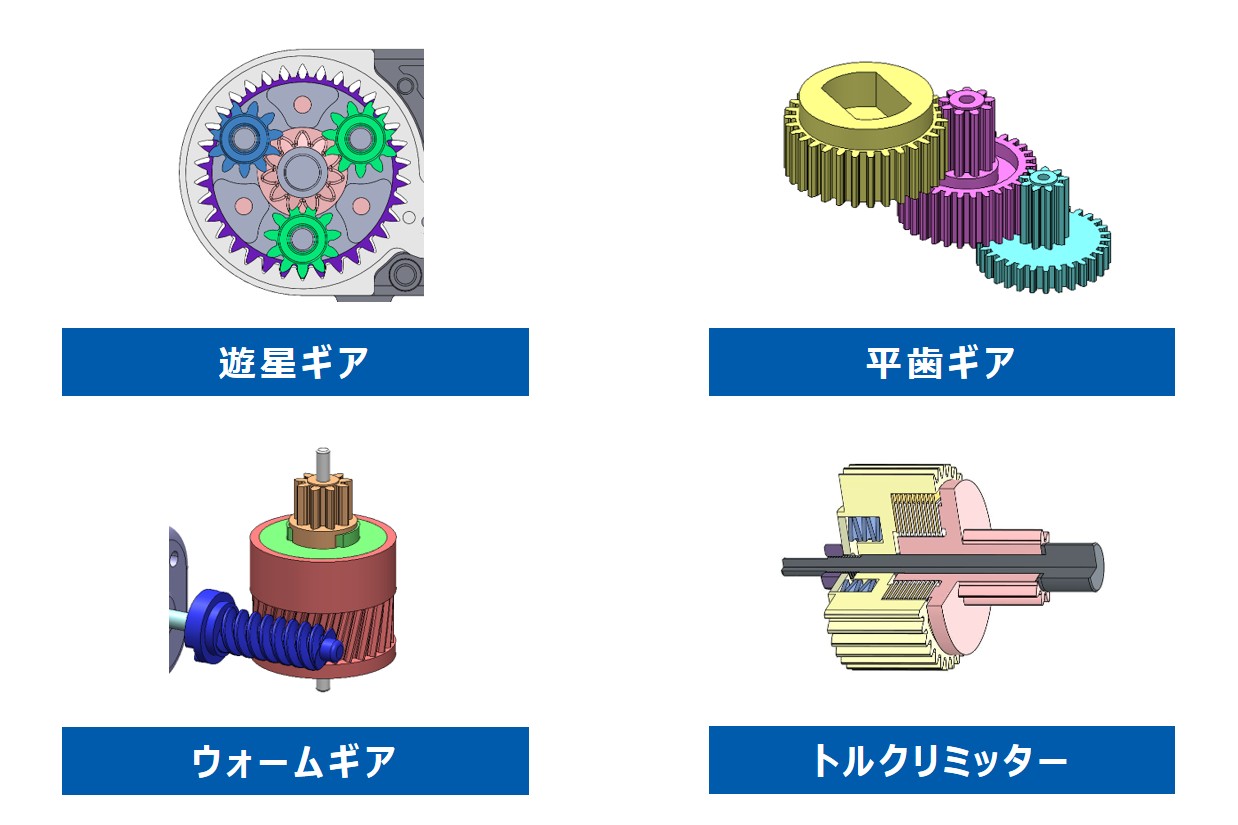

4. トルク調整と過負荷から守る「ギア＆トルクリミッター」
用途やトルク、スペースに合わせて最適なギアを組み込むとともに、過負荷からモーターを保護するためのトルクリミッターを組み込んでご提供します。
シンプルで低コストな「平歯ギア」や、同軸で高トルク、摩耗に強い「遊星ギア」、直角伝達で逆戻りしにくく位置保持に有効な「ウォームギア」をご用意しています。
これにギアを守るトルクリミッターを組み合わせることで、お客様の要件に合った安全な駆動ユニットを実現します。

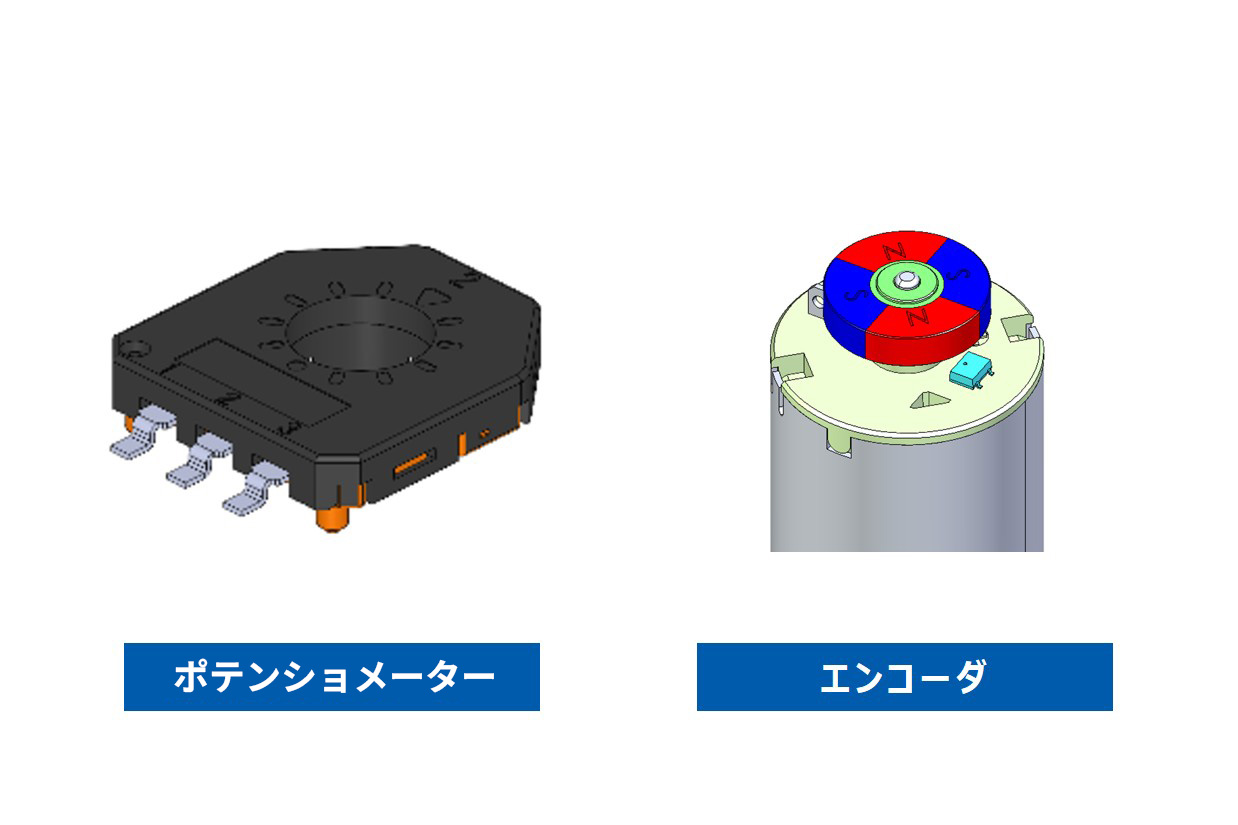

5. 高精度な制御と位置決めを実現する「ポテンショメーター&エンコーダ」
位置検知に特化したポテンショメーターや、さらに高精度*3な回転数と位置検知も行うエンコーダの組み込みが可能です。エンコーダは用途に合わせて「光学式エンコーダ」と「磁気式エンコーダ」から選択できます。これらをあらかじめモーターに組み合わせて一体化することで、センサー後付けの手間を省き、機器の高度なフィードバック制御を可能にします。
*3 当社ポテンショメーター比

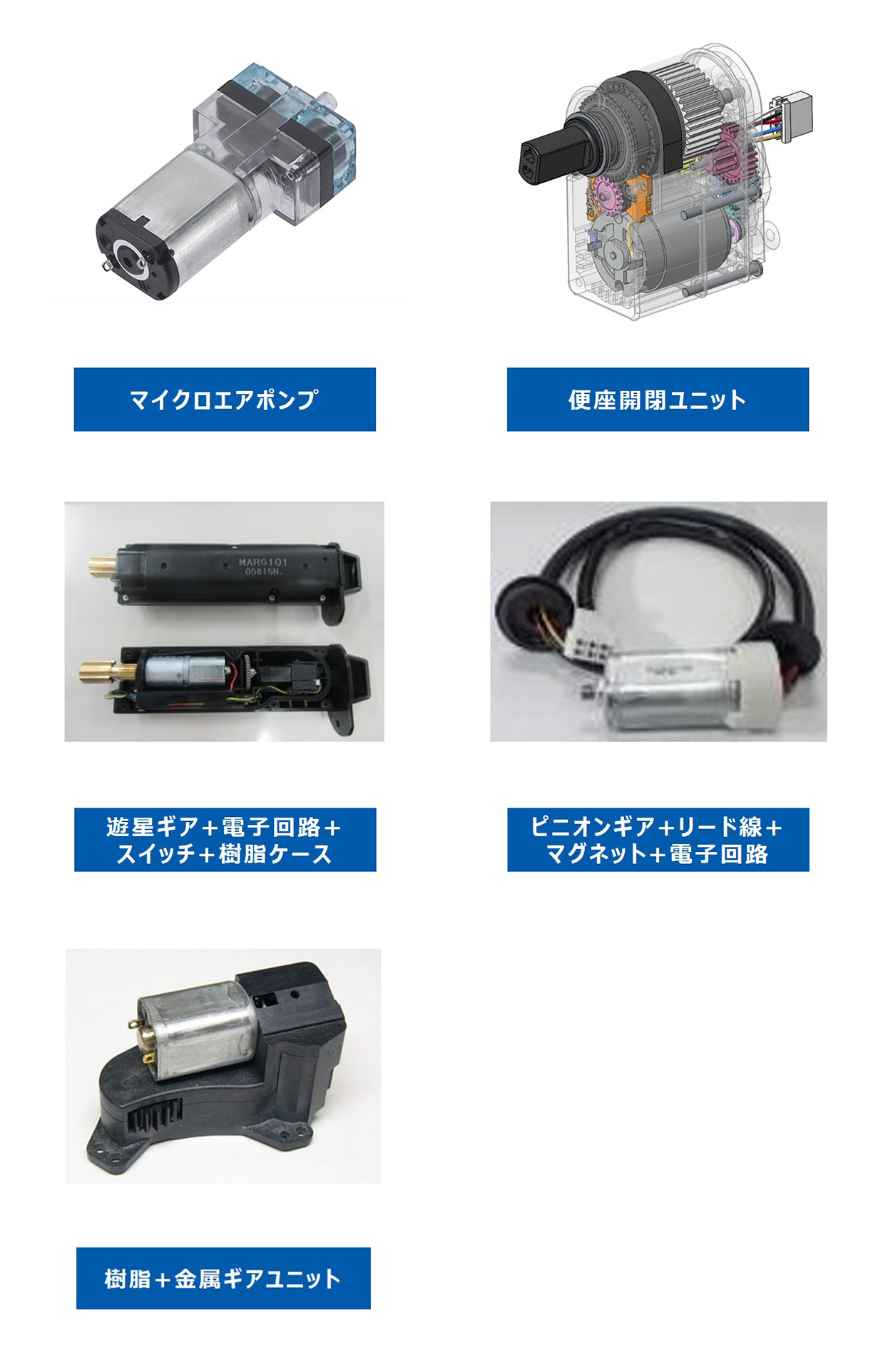

6. 他にもこんなDCモーター
DCモーターと複合部品を組み合わせた事例と製品群をご紹介いたします。
7. よくあるご質問（FAQ）
QDCモーターのサイズのラインアップを教えてください。
AΦ8～Φ36mm, □8mm～□30mmと幅広いラインナップを揃えております。
Q小ロットでもカスタムできますか？また最低発注ロット(MOQ)があれば教えてください。
残念ながら小ロットでのカスタムは対応しておりません。カスタム仕様により最低発注ロットは変動するため お問い合わせください。
Q取り扱っているモーターの種類を教えてください。
DCモーター、 ブラシレスDCモーターに加えて、 ステッピングモーター をご用意しています。
QDCモーターはどこで生産されていますか？
マレーシア、カンボジア、中国で生産しております。複数拠点での生産によるリスク分散体制を構築しております。
QブラシレスDCモーターとの違いを教えてください。
ブラシ付以外のDCモーターをご参照ください。
