DCモーター[ブラシ付モーター]

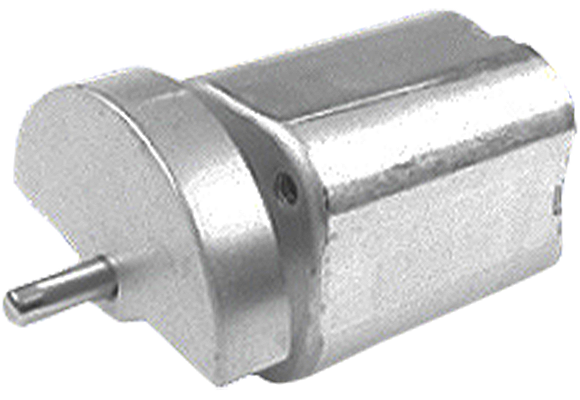

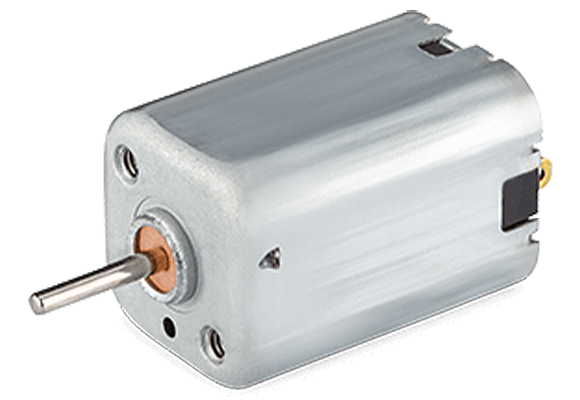

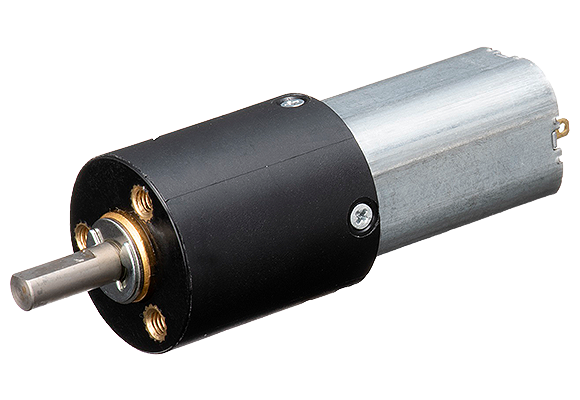

DCモーター[ブラシ付モーター]の製品画像

DCブラシ付モーターは徹底した内製化によりコスト低減を追求し、用途に合わせてタイプ・外径を多数取り揃えております。
(外径：<小判型>8mmから24.2mm、<丸型>24mmから35.7mm)
また、小型・高トルク・軽量化実現のために新しく角型モーター(Sシリーズ)を開発致しました。
(サイズ：8mmから30mmまで)

※ 定格電圧および無負荷回転数は目安です。具体的なご要望につきましてはお問合せください。

ダウンロード

製品一覧

注目製品

高速域でも高トルクなドライバ単体と、省スペースなドライバ内蔵型をご用意しました。

HBステッパー用ドライバ・内蔵モーター

高速域でも高トルクなドライバ単体と、省スペースなドライバ内蔵型をご用意しました。
独自のマグネット構造により高効率・低振動を実現し、飛行の安定化・静音性に貢献します。

ドローンプロペラ用ブラシレスDCモーター

独自のマグネット構造により高効率・低振動を実現し、飛行の安定化・静音性に貢献します。
従来製モールドインナーモーターに比べ、低騒音・低消費電力・小型軽量化を実現しました。

高圧DCブラシレスモーター

従来製モールドインナーモーターに比べ、低騒音・低消費電力・小型軽量化を実現しました。
独自のマグネット構造により高効率・低振動を実現し、飛行の安定化・静音性に貢献します。

インホイールモーター

独自のマグネット構造により高効率・低振動を実現し、飛行の安定化・静音性に貢献します。
流体動圧軸受の技術を取り入れた高速・低振動・静音・高寿命なモーターです。

FDBモーター/FDBファンモーター

流体動圧軸受の技術を取り入れた高速・低振動・静音・高寿命なモーターです。

ミネベアミツミのモーターが選ばれる理由

幅広い製品群とグローバルでの開発・生産体制でモノづくりに貢献

技術情報

技術資料

使用上の注意及びお願い

技術コラム

製品トピックス

    産業分野（用途）から探す

    よくあるご質問

    プリンターなどの複合機器においてブラシ付きDCモーターは具体的にどのような部分に使用されていますか？

    紙送りやインクカートリッジ、スキャナーヘッドの駆動、トレイの開閉に使用されます。

    シンプルに一方向または往復動作が求められる箇所に採用されています。

    ブラシレスDCモーターではなく「ブラシ付き」DCモーターを選択するメリットは何ですか？

    ドライバ（駆動回路）が不要でシンプルに構成できる点です。

    直流電源（DC）に接続するだけで回転し、PWM制御により電圧を変えるだけで速度も容易に制御できます。これによりコスト低減と基板の省スペース化にも貢献します。寿命の条件をクリア出来ればブラシ付DCモーターの方が安価です。

    ブラシ付きDCモーターの寿命を延ばす方法はありますか？

    定格範囲内で使用、休止時間を設ける、コンデンサ追加などの対策が有効です。

    無理な負荷や過電流を避けて仕様書の定格を守ることを基本とし、適度な休止時間で発熱を抑えたり、コンデンサを追加して接点を荒らす火花（スパーク）を吸収させることが寿命延長につながります。

    ブラシ付きDCモーターの回転方向を逆にするにはどうすれば良いですか？

    電源のプラス(＋)とマイナス(ー)をつなぐ（極性反転）だけで、簡単に逆回転させることができます。

    複雑な電子回路がなくても簡単に回転方向を変えられるのが強みです。

    家庭用のACコンセント（交流）に直接つないで動かすことはできますか？

    できません。その名の通りDC（直流）で動くモーターです。

    ACアダプターなどを介して交流(AC)を直流(DC)に変換してから接続する必要があります。
