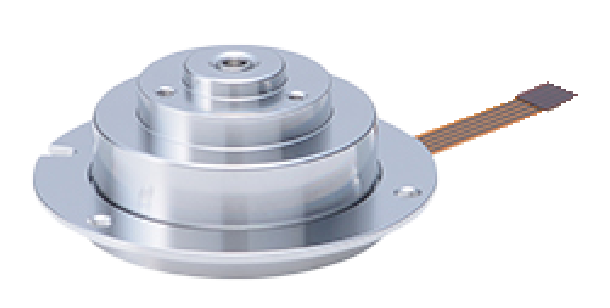

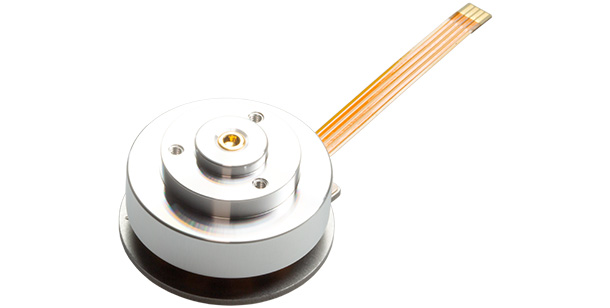

FDB（流体動圧軸受）モーターは、ハードディスク市場で求められる高い回転精度と信頼性を実現するために開発されたFluid Dynamic Bearing（流体動圧軸受）搭載の高精度ブラシレスモーターです。ラジアル/スラスト両方向に動圧発生溝を持たせた軸受と、軸の間に充填したオイルの圧力（動圧）で軸を浮かせ、完全非接触で回転します。ボールベアリングの限界を超えた回転精度により、NRRO（非繰り返し振れ）を極限まで低減し、優れた静音性と高い信頼性を誇ります。
さらに薄型モデルもラインアップしており、機器の薄型化・省スペース化にも大きく貢献します。
「採用事例」では、LiDAR、冷却システム、計測、安全、家電分野での使用例をご紹介しています。
用途
LiDAR
ファン
2D/3Dスキャナー
VR
ハードディスクドライブ
FDBモーターの型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
定格電圧 |
定格回転数 |
定格消費電力 |
定格トルク |
定格電流 |
製品カタログPDF |
|---|---|---|---|---|---|---|
| BLDC FDB SP2 | 5 | 3600 | 0.45 | 1.19 | 0.18 | |
| BLDC FDB DTOV-S | 5 | 6400 | 0.277 | 0.413 | 0.146 | |
| BLDC FDB FCC2 | 12 | 7200 | 1.490 | 1.970 | 0.220 |
注目製品
ミネベアミツミのモーターが選ばれる理由
幅広い製品群とグローバルでの開発・生産体制でモノづくりに貢献
事例紹介
製品トピックス
産業分野（用途）から探す
よくあるご質問（FAQ）
FDBモーターの寿命はどのくらいですか？
参考値として周囲温度70℃/定格回転時で約4万時間が目安です。なお、実寿命はご使用の温度条件（オイルの蒸発速度）に依存します。
FDBは非接触回転のため、定格回転時には機械的な摩耗が起きません。そのため主な寿命の決定要因は起動/停止の頻度と軸受内部に保持されたオイルの蒸発による枯渇となります。
一般的に動作温度が高くなるほどオイルの蒸発速度が速まるため、ご使用の温度条件により寿命時間は変化します。
FDBモーターの選定時に確認すべき主要な技術仕様は何ですか？
回転数、回転方向、負荷（回転体）、使用環境（温度/寿命/防塵防水）などが主要な確認項目となります。
FDBの非接触回転による本来の性能を発揮・維持するためには、ご使用の想定条件（回転数、回転方向、取り付ける回転体の重量/形状、使用温度、要求寿命、防塵/防水など）に合わせた最適な選定が必要です。 まずはお気軽にご相談ください。
HDD（ハードディスク）でFDBが使われる理由は何ですか？
高容量化に必要なディスクの回転ブレを抑えると同時に、高速回転時の静音性や、耐振動/衝撃性を兼ね備えているためです。
HDDの高記録密度化/大容量化に伴い、磁気ヘッドを正確に位置決めする精度が強く求められてきました。FDBは動圧によって高剛性に支持された非接触回転により、回転時の不規則な軸ブレ（NRRO：非繰り返し振れ）を数十ナノメートルレベルまで抑制でき、低振動、低騒音、優れた耐振動・耐衝撃性も併せ持つため、高密度HDDの実現に不可欠な技術となっています。
オイル漏れが発生する可能性はありますか？
通常の使用でオイル漏れが起きることはありません。
適切な使用環境下において、オイルが漏れることは基本的にありません。軸受けに備えたオイル保持構造により、製品寿命を迎えるまでオイルは内部に確実に保持されます。
一方で過度な衝撃を加えたり、指定外の回転方向で使用した場合にはオイル漏れの可能性があります。使用条件についてはご相談ください。
FDBモーターの設置姿勢（向き）に制限はありますか？
設置姿勢に制限はございません。
FDBモーターは軸受け内部に抜け止めを備えており、全方向でご使用いただけます。
