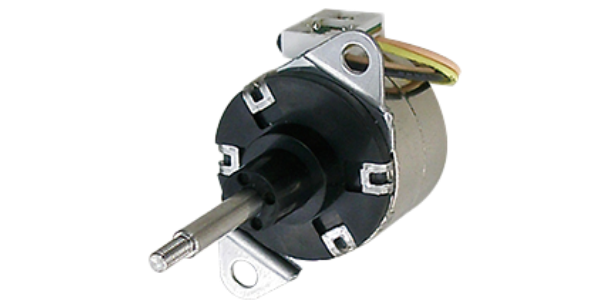

PM型ステッピングモーターのシャフトとローターのネジ機構により、回転運動を直線運動に変換できるリニアタイプです。
ステッピングモーターならではの制御のしやすさ、高精度な位置制御をそのままに、独自設計で小型ながら高推力、高い応答性を実現。当社NMBブランドの高精度ボールベアリングをフロントとエンドで2個使用することで、シャフト遊びを抑制し、より高精度な制御が可能です。
シャフト送り量は0.025mm/step ～ 0.05mm/stepのレンジでラインアップをご用意。巻き線仕様やシャフト長、キャプティブ/ノンキャプティブの選択など、お客様のご要求仕様にあわせたカスタマイズにも対応いたします。
特長
小型なのに高推力、高い応答性で俊敏な加減速
当社のPM型リニアステッピングモーターは、最適なモーター設計と独自開発のマグネットにより、 Φ25タイプでは従来品と比較して推力は1.5～2倍と、小型ながら高推力・ハイパワーを実現しました。
さらに、最大自起動周波数は800pps以上で応答性が高く、高速領域でも一気に加速することができ、タクトタイム短縮に貢献します。
キャプティブタイプ他、ご要望に合わせたカスタマイズ
外部シャフトを回転させずにリニア駆動を実現する「回り止め機構」をモーターに内蔵したキャプティブタイプの選択が可能です。
他にも、シャフト長や巻き線仕様など、お客様のご要望に最適化したカスタマイズに対応いたします。
製品一覧
| 型式 | 外径 [mm] |
長さ [mm] |
ステップ数 | 製品カタログ | CADデータ ダウンロード |
|---|
技術情報・導入事例
技術資料
- PMモーターの選定方法
- カスタム品について
- モーター入力接続方式の選択
- 駆動回路
- 計算・換算表
- 概要 - PM ステッピングモーター
- 必要トルクからの選定
- 抵抗値の設定
- モーターの温度条件
- マグネットの選定
- 入力接続方式の選択
- ギア、プーリー等の選定
- 標準部品の組合せの選択
- 標準寸法
- 駆動回路と結線図
