外観
参考特性
| 推力範囲 下限 [N] |
推力範囲 上限 [N] |
外径 [mm] |
長さ [mm] |
ステップ数 | マグネット材質 | 絶縁抵抗値 (M) [Ω/min] |
絶縁耐圧 (AC) [V/min] |
励磁方式 | 巻線抵抗 [Ω] |
絶縁種 | 動作温度範囲 下限 [℃] |
動作温度範囲 上限 [℃] |
保存温度範囲 下限 [℃] |
保存温度範囲 上限 [℃] |
動作湿度範囲RH 下限 [%] |
動作湿度範囲RH 上限 [%] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 80 | 25.0 | 39.50 | 24 | 極異方性フェライト焼結（MS50） | 100 | 500 | 1-2相 | 7.7 | CLASS B | -10 | 65 | -30 | 80 | 20 | 90 |

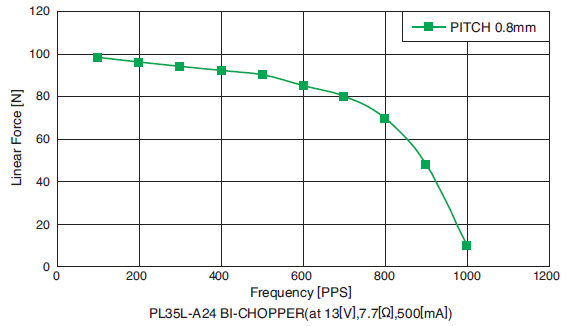

推力特性

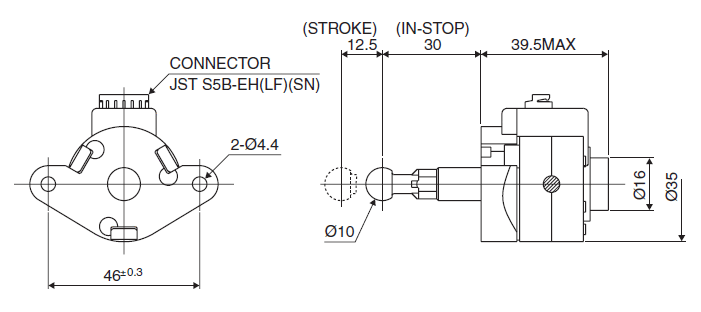

外観図
仕様
| スクリューピッチ [mm] |
1ステップ送り量 (2相励磁時) [mm/Step] |
駆動方式 | 駆動電圧 [V] |
電流／相 [mA] |
駆動IC |
|---|
用途
産業機器:流量制御バルブ
通信機器:アンテナ調整装置
自動車分野:光軸制御装置
製品カタログ
CADデータ
技術情報・導入事例
技術資料
- PMモーターの選定方法
- カスタム品について
- モーター入力接続方式の選択
- 駆動回路
- 計算・換算表
- 概要 - PM ステッピングモーター
- 必要トルクからの選定
- 抵抗値の設定
- モーターの温度条件
- マグネットの選定
- 入力接続方式の選択
- ギア、プーリー等の選定
- 標準部品の組合せの選択
- 標準寸法
- 駆動回路と結線図
