ブレーキ付タイプ

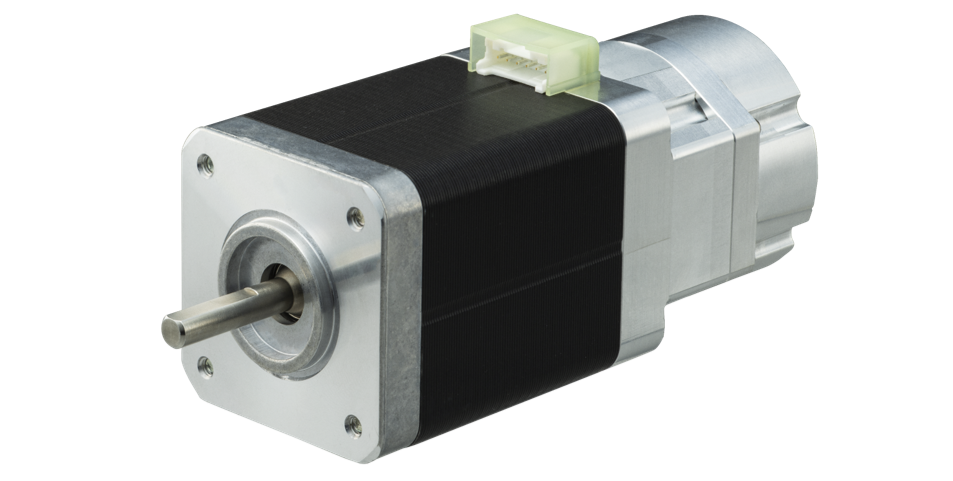

ハイブリッド型のステッピングモーターに、無励磁作動型の電磁ブレーキを搭載したシリーズです。
通常のモーターは電源OFF時でも、外的圧力によりモーターが回転することがありますが、モーター軸の後方に電磁ブレーキを搭載することで、上下軸での連れ回りを防止し、静止時のディテントトルクを上げることが可能です。
さらに、モーターとブレーキが一体化されているため、設置スペースの削減にも貢献します。
モーター電源とは別に、ブレーキ用電源(DC24V)が必要です。
ダウンロード
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外径 |
ステップ角 |
ステップ角 |
ブレーキ |
静摩擦 |
製品カタログ |
|---|---|---|---|---|---|---|
| Q17PM(□42) | 42.0 | 1.800 | 1.80 | 24 | 300 | ダウンロード |
